Die Kombination aus M303.170 Messschraube mit Hartmetall-Spindel und der feinen Ablesung von 0,002 mm bietet hohe Präzision und lange Standzeit im Einbau. Nutzen Sie diese Vorteile für wiederholbare Einstellvorgänge und fragen Sie bei Bedarf die technische Beratung von Metav Werkzeuge an.

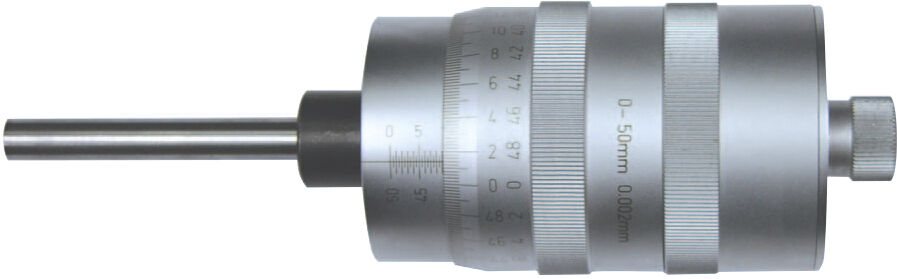

M303.170 Messschraube Einbau, 0–25 mm

Die M303.170 Messschraube ist eine analoge Einbauausführung für präzise Verstellungen im Messraum und in Vorrichtungen, ausgestattet mit einer großen Trommel und 100er Teilung.

• Einbaufreundliche Konstruktion für feste Montage
• Feinablesung 0,002 mm für hohe Präzision
• Hartmetall-Spindel für hohe Verschleißfestigkeit
• 49 mm Trommel für bessere Ablesbarkeit

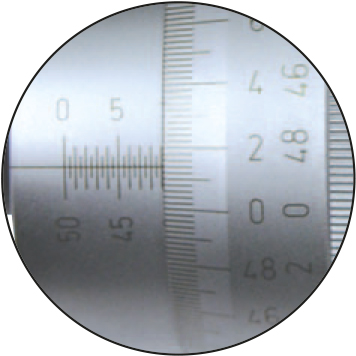

• Nonius 100er Teilung für exakte Einstellung

Langlebigkeit und genaue Ablesbarkeit dank Hartmetall-Spindel

Die Kombination aus gehärteter Metallführung und Hartmetall-Spindel sorgt für eine deutlich erhöhte Verschleißfestigkeit bei wiederholten Einstellvorgängen. Durch die Feinablesung von 0,002 mm lassen sich kleinste Verstellschritte eindeutig erkennen, was die Reproduzierbarkeit von Messstellungen verbessert. Die große Trommel unterstützt das schnelle Ablesen ohne zusätzliche Messhilfen, wodurch Arbeitsabläufe effizienter und sicherer ausgeführt werden können.

Einbau und Anwendung in Vorrichtungen und Messaufbauten

Das Gerät ist als Einbauausführung konzipiert und eignet sich besonders für die Integration in Prüfvorrichtungen, Messstände und Sondermaschinen. Die kompakte Bauweise ermöglicht die platzsparende Montage, während die robuste Spindel eine stabile Verbindung zur Mechanik gewährleistet. Die normorientierte Fertigung nach DIN 863 erleichtert den Austausch und die Systemintegration in bestehende Messketten.

Bedienkomfort und Messprinzip für Anwender mit Standardbedarf

Die analoge Ausführung mit Nonius und 100er Teilung bleibt eine verlässliche Wahl für Anwender, die eine mechanisch robuste Lösung bevorzugen und keinen Datenexport benötigen. Die 49 mm Trommel verbessert die Ablesegenauigkeit bei Routinekontrollen, und die Spindelsteigung von 1 mm ermöglicht fein definierte Verstellschritte. Damit adressiert das Produkt Fachpersonal in Werkstatt und Produktionsumgebung mit Fokus auf Stabilität und Langzeitgenauigkeit.

Zielgruppe und typische Einsatzgebiete

Konstrukteure, Feinmechaniker und Prüfingenieure profitieren von der klaren Ablesbarkeit und der mechanischen Robustheit dieser Messschraube. Typische Einsatzfelder sind Feinwerkstatt, Werkzeugbau, Kalibrierstationen und der Einbau in stationäre Messgeräte. Die Ausführung passt dort, wo wiederholbare, mechanische Einstellvorgänge ohne elektronische Komponenten erforderlich sind.

Empfehlung: Die M303.170 Messschraube mit Hartmetall-Spindel direkt über Metav Werkzeuge zur Einbauintegration sichern – bei Fragen zur Passgenauigkeit hilft der technische Vertrieb von Metav Werkzeuge persönlich weiter: info@metav-werkzeuge.com, Tel. +49 2822 7131930.

Produktmerkmale

• Artikelnummer: M303.170
• Marke: Metav IndustryLine
• Bezeichnung: Einbau-Mess, 25 mm, mit Feinablesung MB 0 - 25 mm, 100er Teilung, Spindel 8 mm
• GTIN: 4054469115771
• Norm: DIN 863

Daten

• Messbereich: 0–25 mm
• Ablesung: 0,002 mm
• Messspindel: 8 mm
• Spindelsteigung: 1 mm
• Zolltarifnummer: 90173000

Besonderheiten

• Hartmetall-Spindel für erhöhte Verschleißfestigkeit
• Trommel: 49 mm für verbesserte Ablesbarkeit
• 100er Teilung (Nonius)
• Analoge Ausführung (Nonius)
• ECLASS: 21170330
• ETIM: EC003590

FAQ

Was bedeutet die Ablesung von 0,002 mm für den Alltagseinsatz?
Die Ablesung von 0,002 mm bei der M303.170 Messschraube ermöglicht feine Verstellschritte und sorgt dafür, dass kleinste Unterschiede bei Einstellvorgängen sicher erkannt werden, was die Reproduzierbarkeit in Prüfabläufen erhöht.

Für welche Anwendungen ist diese Einbauausführung besonders geeignet?
Die Einbau-Messschraube findet typischen Einsatz in Prüfvorrichtungen, Kalibrierständen und stationären Messaufbauten, dort wo mechanische Stabilität und wiederholbare Einstellanweisungen gefragt sind.

Welche Vorteile bietet die Hartmetall-Spindel?
Die Hartmetall-Spindel reduziert Verschleiß und verlängert die Lebensdauer der Einstellmechanik, besonders bei häufigen Verstellungen oder bei Anwendungen mit hoher Belastung.

Ist die M303.170 für den Austausch in genormten Systemen geeignet?
Ja, die Fertigung nach DIN 863 erleichtert den Austausch und die Integration in bestehende Messsysteme und Vorrichtungen.

Wie ist die Ablesbarkeit der großen Trommel einzuschätzen?
Die 49 mm Trommel verbessert die Sichtbarkeit der Skala deutlich, sodass schnelle Routinekontrollen ohne Zusatzinstrumente möglich sind, was die Prozessgeschwindigkeit erhöht.

Hersteller: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; info@metav-werkzeuge.com
