Nutzen Sie die Kombination aus parallaxfreie Ablesung, Abl. 0,01 mm und planparallelen Messflächen für präzise Einbauanwendungen im Feinmechanikbereich. Bestellen Sie das Messgerät direkt über Metav Werkzeuge oder fordern Sie bei Bedarf die technische Beratung an.

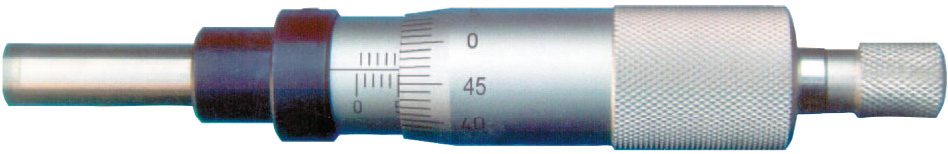

M303.151 Einbau-Messschraube (0–25 mm)

Der M303.151 Einbau-Messschraube ist eine kompakte, analoge Messlösung für hochpräzise Messungen an kleinen Bauteilen und Einbauten mit einem Messbereich bis 25 mm.

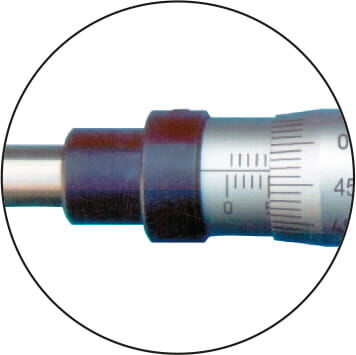

• Analoge Ablesung 0,01 mm, parallaxfrei
• Messbereich 0–25 mm für feinmechanische Arbeiten
• Planparallele Messflächen für reproduzierbare Ergebnisse

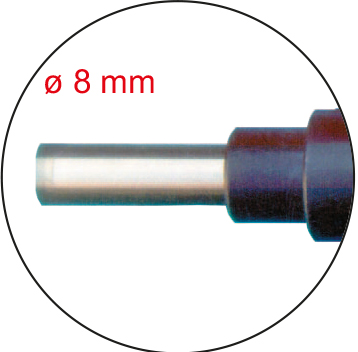

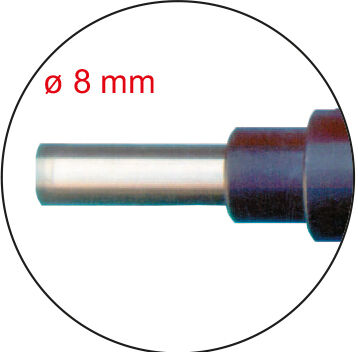

• Stehende Spindel 8 mm, nicht drehend
• Trommel mattverchromt, robuste Oberflächenqualität

Präzision im Kleinformat für anspruchsvolle Feinmessungen

Die kompakte Bauform und der kurze Messbereich machen dieses Messgerät ideal für feinmechanische Messungen, Uhrmacher‑ und Mikroteile. Die Abl. 0,01 mm in Verbindung mit der parallaxfreien Ablesung reduziert Ablesefehler und sorgt für sichere Ergebnisse bei wiederholten Prüfungen. Wegen des Messbereichs bis 25 mm gehört das Gerät zur Kategorie Mikro und bietet damit das optimale Verhältnis aus Steifigkeit und Handhabung für kleine Werkstücke.

Mechanik und Bedienkomfort für Einbauanwendungen

Die stehende Spindel mit 8 mm Durchmesser verhindert eine Rotation der Spindel bei Messbewegung und sorgt für stabile Messergebnisse bei Einbaumessungen. Die Spindelsteigung von 0,5 mm ermöglicht feinfühlige Vorschübe, die Trommel ist mattverchromt ausgeführt und bietet gute Ablesbarkeit sowie Korrosionsbeständigkeit. Planparallele Messflächen sichern gleichmäßigen Andruck und reduzieren Messfehler durch Kippung.

Einsatzbereiche und Zielgruppe mit klarem Nutzen

Konzipiert für Werkstätten, Feinmechaniker und Messlabore, eignet sich das Instrument besonders für wiederkehrende Prüfaufgaben an kleinen Bauteilen, Einbauteilen und Spannmitteln. Die kompakte Bauweise erlaubt einfache Integration in Prüfaufbauten und Vorrichtungen. Anwender profitieren von schneller, zuverlässiger Messung ohne aufwendige Justage und von der Normkonformität gemäß DIN 863.

Normen, Ablesung und technische Einordnung

Die Ausführung entspricht den Anforderungen an mechanische Messschrauben nach der angegebenen Norm und bietet eine analoge Lösung mit feiner Ablesbarkeit. Für Anwender, die konventionelle, robuste Messgeräte bevorzugen, liefert das Werkzeug reproduzierbare Werte ohne auf digitale Elektronik angewiesen zu sein. Die einfache Konstruktion erleichtert die Wartung und minimiert Ausfallzeiten im Messbetrieb.

Metav IndustryLine empfiehlt die M303.151 für präzise Einbaumaßnahmen; Bestellung und technische Beratung sind direkt über Metav Werkzeuge möglich: info@metav-werkzeuge.com, Telefon: +49 2822 7131930

Produktmerkmale

• Artikelnummer: M303.151
• Marke: Metav IndustryLine
• Bezeichnung: Einbau-Mess, 25 mm, planparallel MB 0 - 25 mm, Abl. 0,01mm, steh. Spindel 8 mm; 0,12 kg
• eClass: 21170330
• ETIM: EC003590
• GTIN: 4054469115740

Zahlen

• Messbereich: 0–25 mm
• Ablesung: 0,01 mm
• Spindelsteigung: 0,5 mm
• Messspindel: 8 mm
• Zolltarifnummer: 90173000

Besonderheiten

• planparallele Messflächen
• parallaxfreie Ablesung
• analoge Ablesung (Mechanik)
• stehende Spindel: nicht drehend
• Material: Trommel mattverchromt
• Norm: DIN 863

FAQ

Für welche Messaufgaben eignet sich dieses Messgerät am besten?
Die M303.151 Einbau-Messschraube von Metav IndustryLine ist für feinmechanische Messaufgaben und Einbaumessungen bis 25 mm ausgelegt und eignet sich besonders für wiederkehrende Prüfungen an kleinen Bauteilen und Spannmitteln.

Wie klein ist die Ablesung und wie wird Ablesefehler minimiert?
Die Ablesung beträgt 0,01 mm; die parallaxfreie Ablesung und die planparallelen Messflächen reduzieren Ablesefehler und ermöglichen reproduzierbare Messergebnisse bei wiederholten Prüfungen.

Was bedeutet stehende Spindel und welchen Vorteil bietet sie?
Die stehende Spindel bleibt beim Vorschub stabil und dreht nicht mit; dadurch wird die Messung nicht durch Spindelrotation beeinträchtigt, was insbesondere bei Einbaumaßnahmen die Reproduzierbarkeit verbessert.

Sind die Messflächen für empfindliche Oberflächen geeignet?
Die planparallelen Messflächen sorgen für gleichmäßigen Andruck; die Oberfläche der Trommel ist mattverchromt ausgeführt, wodurch eine robuste und langlebige Kontaktfläche zur Verfügung steht.

Liegt eine werkseitige Kalibrierung mit Zertifikat bei diesem Artikel vor?
Im vorliegenden Datenmaterial sind keine Angaben zu einer werkseitigen Kalibrierung oder einem Kalibrierzertifikat enthalten.

Hersteller: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; info@metav-werkzeuge.com
