Die Kombination aus präziser Ablesung, gehärteter Spindel und balligen Messflächen sorgt für zuverlässige Messergebnisse bei feinmechanischen Einbaulösungen. Nutzen Sie die robuste Spindel und die kompakte Bauform für wiederholgenaue Messungen. Bestellen Sie die M303.121 Einbau‑Messschraube direkt über Metav Werkzeuge oder fragen Sie unsere technische Beratung bei Bedarf an.

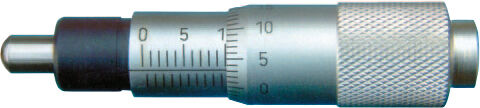

M303.121 Einbau‑Messschraube 0–15 mm von Metav IndustryLine

Die M303.121 Einbau‑Messschraube 0–15 mm ist eine analoge Präzisionslösung für feinmechanische Einbaumessungen in Werkzeug‑ und Gerätebau.

• Analoge Ablesung 0,01 mm für präzise Kontrolle
• Ballige Messflächen für sichere Kontaktpunkte
• Gehärtete Spindel und mattverchromte Trommel
• Kompakte Einbauform für enge Bauräume
• Gewicht nur 0,1 kg für einfache Integration

Hohe Präzision auf kleinem Raum dank robuster Spindel

Die M303.121 bietet mit der Gehärteten Spindel und der feinen Spindelsteigung 0,5 mm eine mechanisch stabile Grundlage für wiederholbare Messergebnisse. Die analoge Ablesung von 0,01 mm ermöglicht eine kontrollierbare Gängigkeit und eignet sich besonders dort, wo digitale Auslesung nicht erforderlich ist. Für feinmechanische Anwendungen bringt die kompakte Bauform den Vorteil, dass Einbau und Justage auch in beengten Einbausituationen schnell erfolgen.

Messflächen und Material für dauerhaften Einsatz

Die balligen Messflächen reduzieren Punktlasten und bieten bei runden oder gewölbten Werkstücken sicheren Sitz, während die mattverchromte Trommel Korrosionsschutz und gute Griffigkeit gewährleistet. Die Kombination aus gehärteter Spindel und verchromter Trommel sorgt für Abriebfestigkeit und lange Lebensdauer selbst unter häufiger Bedienung. Dadurch sinkt der Wartungsaufwand und die Messunsicherheit bleibt gering.

Einsatzbereich und Kategorisierung für Werkstatt und Labor

Mit einem Messbereich von 0–15 mm gehört die Messschraube zur Mikro‑Kategorie, die kompakte Werkzeuge für feinmechanische und Uhrmacher‑Aufgaben bündelt. Die M303.121 eignet sich insbesondere für Einbaumessungen an kleinen Bauteilen, Präzisionsgehäusen und Montagevorrichtungen, wo hohe Steifigkeit und kurze Messwege gefragt sind. Dank des geringen Gewichts ist die Integration in Messvorrichtungen einfach umzusetzen.

Montagehinweise und Praxistipps für verlässliche Ergebnisse

Beim Einbau empfiehlt sich eine feste Lagerung ohne seitliches Spiel und regelmäßige Überprüfung der Nullstellung. Die feine Spindelwicklung erfordert kontrolliertes Anpressen, um Reibungsfehler zu vermeiden; dadurch bleiben Messfehler minimal. Falls Einbaulagen mit Schmutzbelastung zu rechnen sind, schützt die verchromte Trommel die Bedienfläche und erleichtert die Reinigung.

Empfehlung: Die M303.121 Einbau‑Messschraube von Metav IndustryLine für präzise Feinmessaufgaben wählen und technische Beratung am Standort Emmerich anfordern; Kontakt: info@metav-werkzeuge.com, +49 2822 7131930

Produktmerkmale

• Artikelnummer: M303.121
• Marke: Metav IndustryLine
• Bezeichnung: Einbau‑Mess, 15 mm, ballig MB 0 - 15 mm, Spindel 5 mm; 0,04 kg
• GTIN: 4054469115702

Zahlen

• Messbereich: 0–15 mm
• Messbereich maximal: 15 mm
• Messbereich minimal: 0 mm
• Ablesung: 0,01 mm
• Spindelsteigung: 0,5 mm

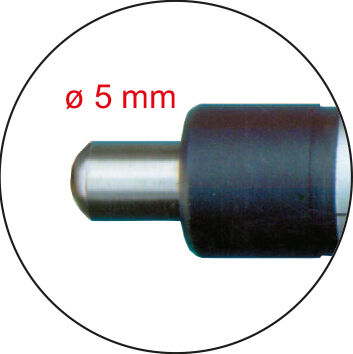

• Messspindel: 5 mm
• Gewicht: 0,1 kg
• Länge: 61 mm
• Zolltarifnummer: 90173000

Besonderheiten

• Material: Spindel ganz gehärtet und Trommel mattverchromt
• Messflächen: ballig
• Aufbau: Einbau‑Mess
• Analoge Ablesung
• Kategorie: Messschraube
• ECLASS: 21170330
• ETIM: EC003590

FAQ

Für welche Anwendungen eignet sich die M303.121 Einbau‑Messschraube?
Die M303.121 Einbau‑Messschraube von Metav IndustryLine ist ideal für feinmechanische Einbaumessungen, Prüfvorrichtungen und Präzisionsmontagen, in denen kurze Messwege und hohe Wiederholbarkeit gefordert sind.

Wie genau ist die Ablesung der Messschraube?
Die analoge Ablesung der M303.121 erlaubt eine Auflösung von 0,01 mm und bietet damit eine präzise Kontrolle für Werkstatt‑ und Fertigungsprüfungen.

Welche Vorteile bieten die balligen Messflächen?
Die balligen Messflächen der M303.121 reduzieren Punktspannungen und verbessern den Kontakt bei gewölbten oder runden Bauteilen, wodurch reproduzierbare Ergebnisse erzielt werden.

Ist die Spindel langlebig und verschleißfest?
Ja, die Spindel ist ganz gehärtet ausgeführt; in Kombination mit der mattverchromten Trommel erhöht dies die Abriebfestigkeit und Lebensdauer der Messschraube.

Kann die M303.121 in bestehende Vorrichtungen eingebaut werden?
Durch die kompakte Einbauform und das geringe Gewicht lässt sich die M303.121 einfach in Messvorrichtungen und Maschinen integrieren; auf festen Sitz und spielfreie Lagerung achten.

Hersteller: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; info@metav-werkzeuge.com
