Die Einbau‑Messschraube kombiniert präzise Ablesung 0,01 mm, gehärtete Spindel und planparallele Messflächen zu einer kompakten Lösung für Einbaumessungen; von der Feinmechanik bis zur kontrollierten Serienfertigung. Bestellen Sie das Messwerkzeug direkt bei Metav Werkzeuge oder fragen Sie unsere Beratung für technische Details an.

Einbau‑Mess, 13 mm, planparallel MB 0 - 13 mm, Spindel 5 mm Einbau‑Messschraube

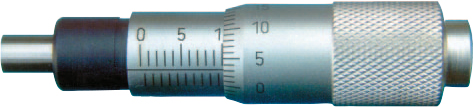

Die Einbau‑Mess, 13 mm, planparallel MB 0 - 13 mm, Spindel 5 mm ist eine kompakte Einbau‑Messschraube für präzise Innen‑ und Außenmessungen bei feinmechanischen Bauteilen

• Kompakte Einbau‑Bauform für platzsparende Montage
• Ablesung 0,01 mm für feine Messschritte
• Gehäuse und Trommel mattverchromt für Korrosionsschutz
• Planparallele Messflächen ermöglichen reproduzierbare Resultate

Hohe Präzision für feinmechanische Anwendungen

Die Einbau‑Messschraube liefert dank Ablesung 0,01 mm eine sehr feine Skala, die sich besonders für kontrollierte Fertigungsabläufe eignet. Die Spindel ganz gehärtet minimiert Verschleiß und sichert langfristige Messstabilität, während die Spindelsteigung von 0,5 mm exakte Verfahrwege ermöglicht. Anwender profitieren von reproduzierbaren Werten bei Prüfaufgaben, ohne aufwendig digitale Elektronik integrieren zu müssen.

Robuste Bauweise und montagefreundliches Design

Die Kombination aus gehärteter Spindel und mattverchromter Trommel sorgt für Widerstandsfähigkeit gegen Betriebsbeanspruchung und leichte Reinigung. Mit einer Bau‑Länge von 59 mm und einem Gewicht von 0,1 kg lässt sich das Messgerät unkompliziert in Vorrichtungen einbauen. Die planparallelen Messflächen gewährleisten, dass Messkontakte gleichmäßig belastet werden und sich Messfehler durch falschen Sitz reduzieren.

Zielgruppe und typische Einsatzfelder

Dieses Messwerkzeug wurde für Werkstätten und Betriebe entwickelt, die hohe Genauigkeit in begrenztem Bauraum benötigen. Typische Anwender sind Feinmechanik‑Betriebe, Messmittelüberprüfungen in Produktionslinien und Laboranwendungen, in denen kompakte Einbaumessungen gefragt sind. Die robuste Konstruktion macht das Gerät auch für den Dauereinsatz in Prüffeldern attraktiv.

Einfache Integration und technische Merkmale

Die Einbau‑Messschraube ist auf Einbaumontage ausgelegt und bietet eine deutlich spürbare Haptik bei der Verstellung durch die feine Spindel. Der Messbereich von 0–13 mm und die Messspindel mit 5 mm Durchmesser ermöglichen präzise Anpassungen bei kleinen Werkstücken. Als analoges Messmittel bleibt die Handhabung intuitiv, die Ergebnisse sind reproduzierbar und gut dokumentierbar.

Empfehlen Sie die Metav IndustryLine Einbau‑Messschraube M303.115 für präzise Einbaumessungen und kontaktieren Sie für Verfügbarkeit und Beratung unser Vertriebsteam per E‑Mail info@metav-werkzeuge.com oder Telefon +49 2822 7131930

Produktmerkmale

• Artikelnummer: M303.115
• Bezeichnung: Einbau-Mess, 13 mm, planparallel MB 0 - 13 mm, Spindel 5 mm
• Marke: Metav IndustryLine
• GTIN: 4054469115689

Daten

• Messbereich min: 0 mm
• Messbereich max: 13 mm
• Ablesung: 0,01 mm
• Spindelsteigung: 0,5 mm

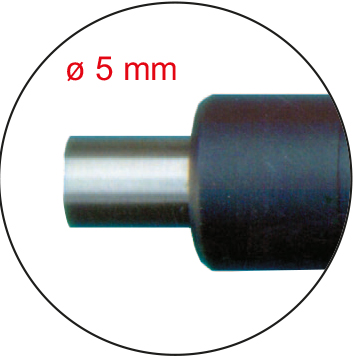

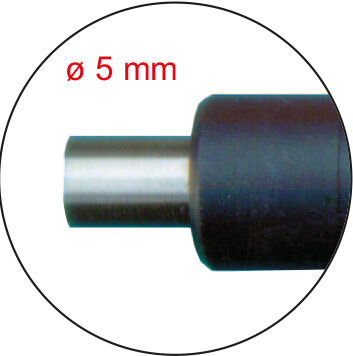

• Messspindel Durchmesser: 5 mm
• Länge: 59 mm
• Gewicht: 0,1 kg
• Zolltarifnummer: 90173000

Besonderheiten

• Material: Spindel ganz gehärtet und Trommel mattverchromt
• Messflächen: planparallel
• Ableseart: analog
• ECLASS: 21170330 (Messgeräte)
• ETIM: EC003590 (Präzisionsmessung)

FAQ

Wie fein ist die Ablesung dieser Einbau‑Messschraube?
Die Einbau‑Messschraube M303.115 von Metav IndustryLine bietet eine Ablesung von 0,01 mm, wodurch feine Maße sicher detektiert werden können.

Für welche Messbereiche ist das Gerät geeignet?
Der Messbereich liegt bei 0–13 mm, sodass die M303.115 besonders für kleine Bauteile und Feinmessaufgaben geeignet ist.

Aus welchem Material besteht die Spindel und welchen Vorteil bietet das?
Die Spindel ist ganz gehärtet, was Verschleiß reduziert und langfristig stabile Messergebnisse bei der Metav IndustryLine Einbau‑Messschraube gewährleistet.

Ist die Einbau‑Messschraube für den Dauereinsatz in Fertigungslinien geeignet?
Ja, die robuste Bauweise mit mattverchromter Trommel und gehärteter Spindel macht die M303.115 belastbar für regelmäßige Prüfzyklen in Produktionsumgebungen.

Welche Montageeigenschaften zeichnen dieses Messwerkzeug aus?
Die kompakte Einbau‑Bauform und die kurze Bau‑Länge von 59 mm erlauben eine platzsparende Integration in Vorrichtungen und Prüfaufnahmen.
