Die Kombination aus Hartmetall‑Messflächen, Ratschensystem und einem Messbereich von 500–600 mm sorgt für reproduzierbare Ergebnisse und langlebigen Einsatz im Formen‑ und Vorrichtungsbau. Dank digitaler Anzeige mit ABS/INC‑Funktion und dem robusten Messtrommel‑Material wird die Messung vereinfacht, die Handhabung beschleunigt und Fehlmessungen reduziert. Bestellen Sie die Digital‑Bügelmessschraube direkt über Metav Werkzeuge oder kontaktieren Sie unsere Beratung bei technischen Fragen.

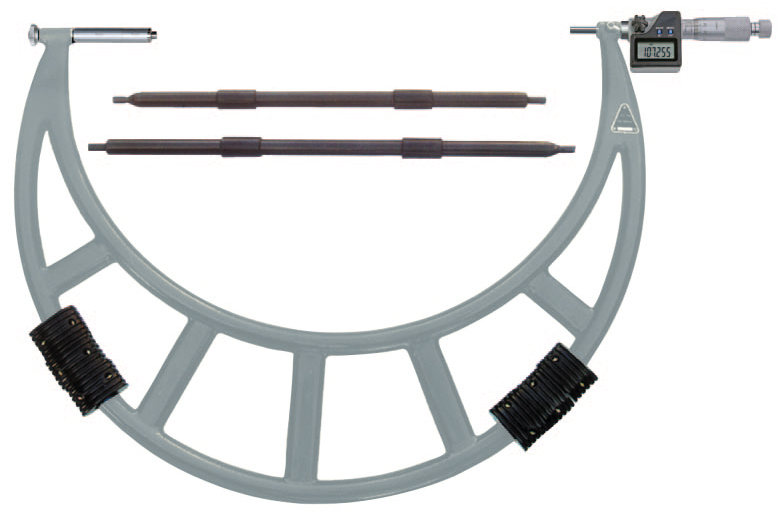

Digital‑Bügelmessschraube M302.028.C 500–600 mm

Die Digital‑Bügelmessschraube M302.028.C ist ein großformatiges Messwerkzeug mit digitaler Anzeige, das für präzise Außen‑ und Stufenmessungen an großen Bauteilen im Maschinenbau und Behälterbau entwickelt wurde.

• Digital‑Messtechnik mit ±0,015 mm Genauigkeit
• Messbereich 500–600 mm für große Bauteile
• Hartmetall‑Messflächen für hohe Verschleißfestigkeit
• Ratschensystem für konstanten Anpressdruck
• Lieferung in Transportkiste für sicheren Versand

Präzision und Messkomfort für produktive Abläufe

Die Digital‑Bügelmessschraube bietet eine messbare Genauigkeit von ±0,015 mm, wodurch sie sich für qualitätsbewusste Fertigungs‑ und Prüfprozesse eignet. Die digitale Anzeige mit ON/OFF/SET, ABS/INC und UNIT‑Taste ermöglicht schnelle Nullsetzungen und einfache Einheitenwahl; dadurch lassen sich Messwerte zügig erfassen und dokumentieren. Das integrierte Ratschensystem sorgt für einen reproduzierbaren Anpressdruck, was die Streuung von Messwerten reduziert und Nacharbeit vermeidet.

Robuste Bauweise und materialbedingte Vorteile

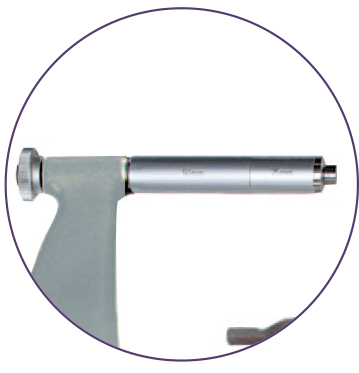

Das Gehäuse mit messtrommel mattverchromt und die Hartmetall‑Messflächen (HM) erhöhen die Lebensdauer auch bei härteren Werkstoffen. Die auswechselbaren Ambosse mit 25 und 50 mm Aufnahmen erlauben flexible Anpassung an verschiedene Werkstückformen. Durch diese Materialwahl bleibt die Präzision über lange Einsatzzyklen erhalten, wodurch Stillstandzeiten und Ersatzteilbedarf reduziert werden.

Geeignet für große Werkstücke und industrielle Abläufe

Mit einem Messbereich von 500–600 mm fällt das Messgerät in die Kategorie Mit Gross, ideal für großformatige Komponenten wie Spannmittel, Aufnahmen oder Gehäuse. Diese Baugröße bietet ein ausgewogenes Verhältnis von Reichweite und Steifigkeit, sodass auch längere Messstrecken ohne erhöhte Messunsicherheit realisierbar sind. Die Konstruktion ist für den Einsatz in Werkstätten und in der Produktion ausgelegt.

Bedienung, Datenausgang und praktische Lieferung

Das Gerät verfügt über den Datenausgang RB 4.1 zur optionalen Datenübertragung und erleichtert so die Integration in Dokumentations‑ oder Produktionssteuerungssysteme. Die Bauart mit 8‑facher Messspindel und einer Spindelsteigung von 0,5 mm unterstützt feine Verstellungen. Zur sicheren Logistik erfolgt die Auslieferung in einer Transportkiste (Kunststoff oder Holz), die insbesondere bei Werkzeugen ab 500 mm für den Versand vorgesehen ist.

Für dauerhaft präzise Fertigungsmaße empfiehlt Metav Werkzeuge die Digital‑Bügelmessschraube M302.028.C – bei fachlichen Fragen erreichbar unter info@metav-werkzeuge.com oder telefonisch +49 2822 7131930

Produktmerkmale

• Artikelnummer: M302.028.C
• Bezeichnung: Digital-Bügelmessn 500 - 600 mm mit HM-Messfläche, 2,2 kg
• Marke: Metav IndustryLine
• GTIN: 4054469163017

Daten

• Messbereich min: 500 mm
• Messbereich max: 600 mm
• Genauigkeit: 0,015 mm
• Messspindel: 8
• Spindelsteigung: 0,5 mm
• Einstellmaß: 525+575 mm
• Zolltarifnummer: 90173000

Besonderheiten

• Hartmetall-Messflächen (HM = Hartmetall für erhöhte Verschleißfestigkeit)
• Ratschensystem (für konstanten Anpressdruck)
• Digitalanzeige mit ON/OFF/SET, ABS/INC, UNIT-Taste
• Datenausgang RB 4.1 (Schnittstelle zur Datenübertragung)
• Messtrommel mattverchromt (robuste Oberfläche)
• Transportkiste für sicheren Versand (Kunststoff oder Holz)
• Norm: Werksnorm

FAQ

Ist die Digital‑Bügelmessschraube für den Einbau in Prüfplätze geeignet?
Die Digital‑Bügelmessschraube M302.028.C von Metav IndustryLine verfügt über den Datenausgang RB 4.1 und ist daher für die Anbindung an Prüfplatzsysteme oder Datenerfassungsgeräte vorgesehen.

Welche Messarten können mit dem Gerät durchgeführt werden?
Mit der Messschraube lassen sich Außenmessungen und Stufenmessungen zuverlässig durchführen; die auswechselbaren Ambosse erweitern die Einsatzflexibilität für unterschiedliche Werkstückgeometrien.

Wie hoch ist die Ablesegenauigkeit und für welche Anwendungen reicht sie aus?
Die Ablesegenauigkeit beträgt ±0,015 mm, wodurch die M302.028.C für Maschinenelemente, Vorrichtungen und Produktionskontrollen geeig­net ist, bei denen hohe, aber nicht submikrometergenaue Präzision gefordert wird.

Wird das Gerät kalibriert geliefert?
Die Produktdaten geben keine ISO‑17025‑Kalibrierung an; bitte bei Bedarf vor dem Kauf die gewünschte Kalibrierung mit Metav Werkzeuge abstimmen.

Hersteller: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; info@metav-werkzeuge.com
