300mm Runout Testing Device For Diameters Up To 130mm, Moveable Tip Travel 16mm - Metav IndustryLine

Rundlaufprüfgerät 300 mm für Durchmesser bis 130 mm

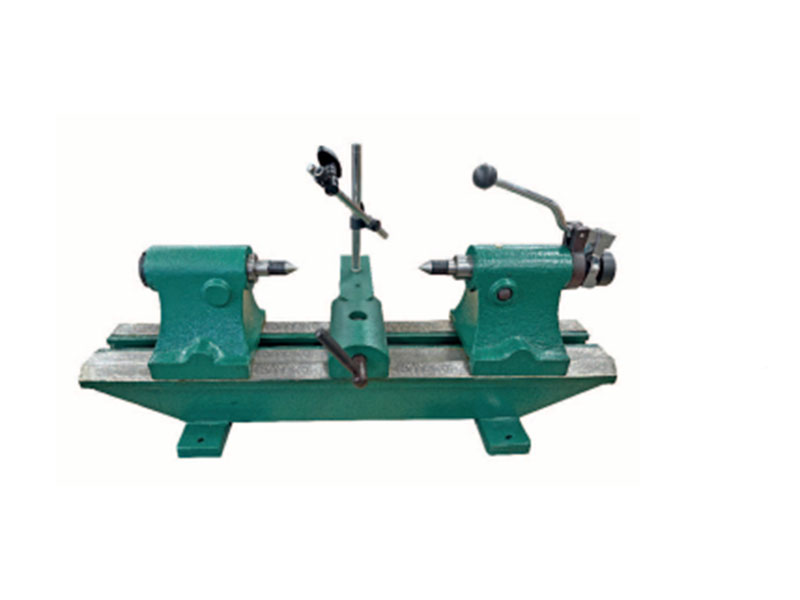

Das Rundlaufprüfgerät 300 mm für Durchmesser bis 130 mm dient zur schnellen und reproduzierbaren Prüfung des Rundlaufs von zylindrischen Bauteilen und bietet Werkstattgerechte Stabilität bei Prüfaufgaben.

• Präzision bis 0,01 mm für sichere Messwerte
• Gestell und Reitstöcke aus Guss für hohe Steifigkeit
• Hub der beweglichen Spitzen 16 mm für Justagefreiheit
• Für Durchmesser bis 130 mm optimiert
• Messspitzen 60° mit 176 mm Höhe für stabile Auflage

Robustes Gussgestell für reproduzierbare Messungen

Das Gussgestell und die Reitstöcke aus Guss sorgen für eine hohe Steifigkeit und reduzieren Verformungen bei Belastung. Das führt zu konstanteren Messbedingungen und weniger Messfehlern, gerade bei wiederkehrenden Prüfabläufen. Durch die konstruktive Masse lässt sich das Prüfgerät stabil auf Prüfplatten oder Messtischen befestigen, sodass Messungen auch unter Fertigungsbedingungen reproduzierbar bleiben. Dieser Vorteil erhöht die Zuverlässigkeit in der Serienprüfung.

Präzision und Messumfang für Werkstatt und Produktion

Mit einem Messbereich von 0–300 mm und einer Genauigkeit von 0,01 mm eignet sich das Gerät für präzise Rundlaufprüfungen kleiner und mittlerer Bauteile. Die Bauform ist auf Prüfungen von Durchmessern bis 130 mm ausgelegt; der Hub der beweglichen Spitzen beträgt 16 mm und ermöglicht damit komfortable Justage und Kontrolle auch bei leicht variierenden Werkstückmaßen. Das Gerät ist damit ideal für Qualitätskontrolle, Einstellmessungen und Stichproben in der Fertigung.

Praktische Geometrie für sichere Auflage und Einspannung

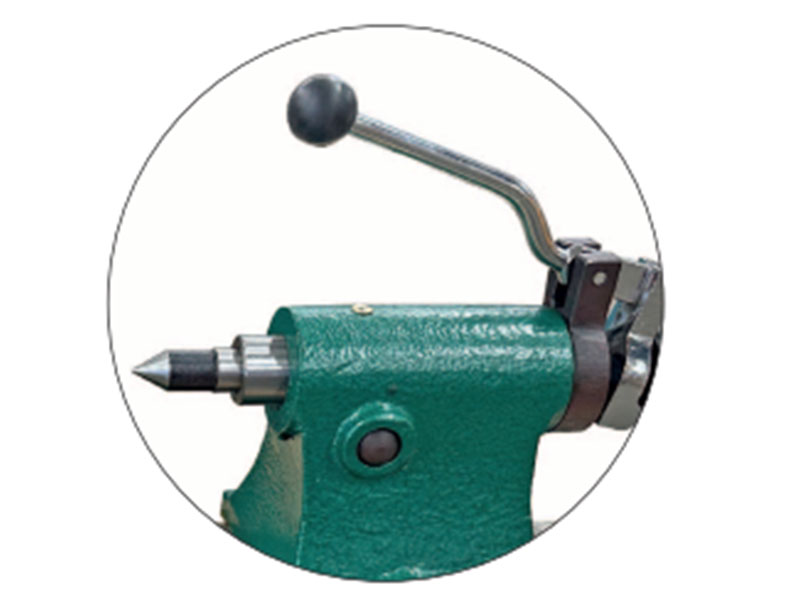

Die Messspitzen mit 60° Kontur und 176 mm Höhe bieten eine stabile Auflage für zylindrische Werkstücke; Säule und Querarm (Ø12 x 176 mm bzw. Ø10 x 150 mm) sorgen für klar definierte Spannverhältnisse. Die vorhandene Aufnahme (8) erlaubt die Einbindung in gängige Prüfaufbauten und Zubehör. Dadurch wird das Handling vereinfacht und die Wiederholgenauigkeit bei Messzyklen reduziert, was die Effizienz in Prüfroutinen steigert.

Empfohlene Anwender und typische Einsatzfelder

Das Prüfgerät richtet sich an Produktionsbetriebe, Qualitätslabore, Werkzeugbau und Instandhaltung, die zuverlässige Rundlaufkontrollen benötigen. Anwender profitieren von der Kombination aus Präzision und robustem Aufbau bei Serienprüfungen und Stichprobenkontrollen. Für Prüfplätze auf Messtischen und in Prüfräumen bietet das Gerät eine praxisnahe Lösung, die den Workflow vereinfacht und Messunsicherheit verringert.

Für den Einsatz in der Produktionskontrolle empfehlen wir das Rundlaufprüfgerät von Metav IndustryLine (M208.200); bei Rückfragen oder Wunsch nach technischer Abstimmung erreichen Sie uns per E‑Mail unter info@metav-werkzeuge.com oder telefonisch unter +49 2822 7131930.

Produktmerkmale

• Artikelnummer: M208.200
• Marke: Metav IndustryLine
• Bezeichnung: Rundlaufprüfgerät 300 mm für Durchmesser bis 130 mm
• GTIN: 4054469183541
• Kategorie: Messtisch
• eClass: 27201190

Fakten

• Messbereich: 0–300 mm
• Messbereich für Durchmesser: bis 130 mm
• Genauigkeit: 0,01 mm
• Hub beweglicher Spitzen: 16 mm
• Messspitzen: 60° Kontur
• Messspitzen Höhe: 176 mm
• Länge: 720 mm
• Säule: Ø12 x 176 mm
• Querarm: Ø10 x 150 mm
• Gewicht: 50 kg

Besonderheiten

• Gestell und Reitstöcke aus Guss
• Aufnahme: 8 (Werkzeugaufnahmegröße)
• Hub beweglicher Spitzen 16 mm
• Für Durchmesser bis 130 mm
• GTIN (Barcode-Identifikation)
• eClass 27201190 (Produktklassifizierung)

FAQ

Für welche Bauteile eignet sich das Prüfgerät am besten?
Das Prüfgerät ist vor allem für zylindrische Bauteile bis 130 mm Durchmesser geeignet und wird häufig für Wellen, Buchsen und Zapfen in Serienprüfung und Stichprobenkontrolle eingesetzt. Das Modell M208.200 von Metav IndustryLine ist für praxisnahe Werkstattanwendungen konzipiert.

Welche Messgenauigkeit liefert das Gerät?
Das Gerät erreicht eine Genauigkeit von 0,01 mm und eignet sich damit für präzise Rundlaufprüfungen in Produktionsumgebungen, in denen Wiederholgenauigkeit und Aussagekraft der Messwerte entscheidend sind.

Wie beeinflusst das Gussgestell die Messung?
Das Gussgestell erhöht die Steifigkeit und reduziert Schwingungen sowie Verformungen während der Messung. Dadurch werden Reproduzierbarkeit und Stabilität der Messwerte deutlich verbessert.

Wie viel Einstellweg bieten die Messspitzen?
Die beweglichen Spitzen haben einen Hub von 16 mm, was eine sichere Justage bei leicht variierenden Werkstückmaßen erlaubt und das Einrichten beschleunigt.

Hersteller: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; info@metav-werkzeuge.com
