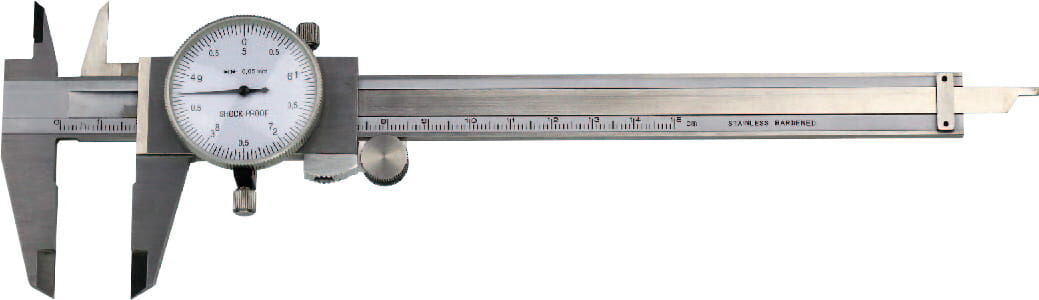

150mm Uhren-Messschieber, 0,5mm, 5mm bei 1 Zeigerdrehung , DIN 862 - Metav IndustryLine

Der von Ludwig Josef Bayer 1989 gegründete Traditionsvertrieb von Messwerkzeugen steht mit seiner Eigenmarke Metav IndustryLine für hevorragende Messwerkzeuge zu einem kleinem Preis.

HIGHLIGHTS

• Messbereich: bis 150mm
• Ablesung: 0,5mm
• eine Zeigerdrehung entspricht 5mm

Bereich für klare Ergebnisse

Der Messbereich bis 150mm bringt die nötige Reichweite für typische Bauteile auf den Punkt. Prüfungen gelingen direkt am Werkstück, auch wenn Formen variieren. Im allgemeinen Maschinen- und Metallbau sorgt dieser Bereich für eine sichere Orientierung über den gesamten Prozess. Die Ergebnisse bleiben nachvollziehbar und konsistent. Das reduziert Nacharbeit und unterstützt saubere Übergaben zwischen Arbeitsschritten. Wir haben uns Gedanken gemacht, wie wir die einzelnen Messbereiche der Messschieber Klassifizieren können. Klassifizierung Messbereiche beim Messschieber..

Dieses Messwerkzeug besitzt konstruktiv ausgeführte Messflächen bzw. eine Tiefenmessstange, mit denen sich vier verschiedene Grund­messungen exakt aufnehmen lassen – ohne das Werkzeug umzurüsten oder ein anderes Messmittel zur Hand zu nehmen. Viele Standard-Messschieber beherrschen nur drei (Außen, Innen, Tiefe); der „vierte“ Messmodus – die Stufen- bzw. Absatzmessung – ist nur möglich, wenn die Stirnseiten sauber plan geschliffen sind.

Das sind die 4 Mess-Modi:

• Außenmessung: Außendurchmesser, Breite, Dicke von Werkstücken mit den großen Messschnäbeln
• Innenmessung: Innendurchmesser von Bohrungen, Nuten, Rohren – gemessen mit den oberen, kleineren Kreuzschnäbeln
• Tiefenmessung: Tiefe von Sacklöchern, Nuten oder Abständen bis zu einer Grundfläche – mittels ausfahrender Tiefenmessstange am Schieberende
• Stufen- oder Absatzmessung: Höhe bzw. Versatz zwischen zwei Ebenen (Absatz an Dreh-/Frästeilen, Bundhöhe, Schrittmaß an Gehäusen) – gemessen über die rechtwinklig geschliffenen Stirnseiten von Schiene und Schieber

Ausführung DIN 862

Gefertigt nach DIN 862: Unser Uhren-Messschieber Metav IndustryLine erfüllt alle Normvorgaben für Material, Fertigung und Kalibrierung. So sind Präzision, Wiederholgenauigkeit und internationale Zertifizierung jederzeit gewährleistet – für reibungslose Audits und uneingeschränktes Vertrauen.

Die Premium Messwerkzeuge von Metav IndustryLine werden von unseren Profis für Messwerkzeuge empfohlen. Metav IndustryLine steht für Premium Messwerkzeuge zu einem annehmbaren Preis. Alle Messwerkzeuge werden nach der Produktion gestestet.

Rückseitig: Gewindetabelle

Die kleine Gewindetabelle auf der Rückseite vieler Messschieber ist ein Spickzettel für den Gewinde- und Bohrungsalltag: Sie verrät für gängige Schraubengrößen sofort Steigung, Kerndurchmesser (Kernd­loch) und den passenden Bohrerdurchmesser. Damit spart man das Blättern in Tabellenbüchern, vermeidet Rechenfehler und hat alle Daten genau dort, wo man sowieso misst.

Sind Sie sich nicht sicher, ob dieses Werkzeug Ihre Anforderungen erfüllt? Oder benötigen Sie ergänzende technische Daten? Kein Problem – wir stehen Ihnen gerne zur Verfügung. 📧 eMail: info@metav-werkzeuge.com, ☎️ Telefon: +49 2822 7131930, ✔️ WhatsApp: +49 170 2837271

Produktmerkmale:

• Marke: Metav IndustryLine
• Bezeichnung: Uhren-Messschieber
• Bestellnummer: M202.035

Zahlen / Daten:

• Messbereich: 0 bis 150mm
• Gewicht: 0,8kg
• Norm: DIN 862
• Schnabellänge: 40/20mm
• Ablesung: 0,5mm
• für 4-fach Messung
• eine Zeigerdrehung entspricht 5mm
• Durchmesser der Uhr: 38mm

Ausführungen

• Ausführung: analog
• Lieferung im Kasten
• mit Gewindetabelle auf der Rückseite
• mit Rolle
• Hersteller: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; www.metav-shop.de; info@metav-werkzeuge.com

Worauf beim Messschieber kaufen geachtet werden sollte: Neben der Präzision und dem Messbereich sind zusätzliche Funktionen wie ein Datenausgang oder die Messkraftüberwachung entscheidend. Im Umfeld der Qualitätssicherung und in Laboreinrichtungen ist ein Messschieber mit kontrollierter Anwendungskraft besonders hilfreich. Ferner darf man nicht vergessen zu prüfen, ob der Messschieber schon kalibriert sein muss. Die Kalibrierung kann direkt bei Auslieferung erfolgen und muss für die Prozesssicherheit alle 12 Monate wiederholt werden.

Pflegehinweis - damit Sie lange etwas von Ihrem Uhren-Messschieber von Metav IndustryLine haben:

Uhren-Messschieber leben viele Jahrzehnte, wenn du sie sauber, leicht eingeölt, korrekt gelagert und regelmäßig geprüft hälst. Vermeide aggressive Lösungsmittel oder dicke Ölschichten, wische nach jedem Einsatz mit einem fusselfreien Tuch nach, schütze die Führungen mit einem Mikrofilm aus Instrumentenöl (z. B. Starrett M-1), lagere das Werkzeug trocken in seinem Etui mit leicht geöffneten Messflächen – am besten mit einem Silicagel-Beutel – und überprüfe Nullpunkt, Messflächen und Gleitspiel nach ISO-Temperaturnorm (20 °C).
