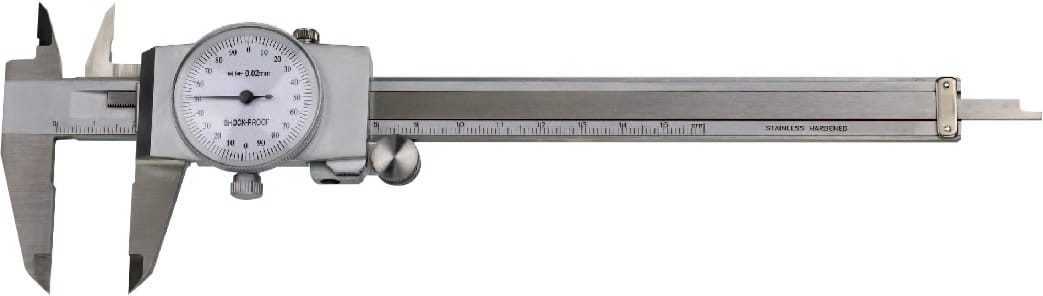

150mm Uhren-Messschieber, 0,2mm, 2mm bei 1 Zeigerdrehung , DIN 862 - Metav IndustryLine

Der von Ludwig Josef Bayer 1989 gegründete Traditionsvertrieb von Messwerkzeugen steht mit seiner Eigenmarke Metav IndustryLine für Premium-Messwerkzeuge zu einem überzeugenden Preis.

Sicher entscheiden mit

Mit von 0 bis 150mm bedeuten genügend Spielraum für Maßprüfungen entlang der Fertigung. Ob Einzelteil oder Serie, die relevanten Dimensionen liegen im komfortablen Zugriff. Der Bereich passt zu gängigen Aufgaben im Maschinen- und Metallbau und hält den Takt im Alltag. Messungen fügen sich nahtlos in Rüst- und Prüfvorgänge ein. Das sorgt für Tempo, Übersicht und konstante Qualität. Unsere Definition der EInteilung der Messbereiche. Klassifizierung Messbereiche beim Messschieber..

Dieses Messwerkzeug besitzt konstruktiv ausgeführte Messflächen bzw. eine Tiefenmessstange, mit denen sich vier verschiedene Grund­messungen exakt aufnehmen lassen – ohne das Werkzeug umzurüsten oder ein anderes Messmittel zur Hand zu nehmen. Viele Standard-Messschieber beherrschen nur drei (Außen, Innen, Tiefe); der „vierte“ Messmodus – die Stufen- bzw. Absatzmessung – ist nur möglich, wenn die Stirnseiten sauber plan geschliffen sind.

Das sind die 4 Mess-Modi:

• Außenmessung: Außendurchmesser, Breite, Dicke von Werkstücken mit den großen Messschnäbeln
• Innenmessung: Innendurchmesser von Bohrungen, Nuten, Rohren – gemessen mit den oberen, kleineren Kreuzschnäbeln
• Tiefenmessung: Tiefe von Sacklöchern, Nuten oder Abständen bis zu einer Grundfläche – mittels ausfahrender Tiefenmessstange am Schieberende
• Stufen- oder Absatzmessung: Höhe bzw. Versatz zwischen zwei Ebenen (Absatz an Dreh-/Frästeilen, Bundhöhe, Schrittmaß an Gehäusen) – gemessen über die rechtwinklig geschliffenen Stirnseiten von Schiene und Schieber

Die richtige Toleranz einhalten durch Fertigung nach DIN 862

Alle Komponenten unseres Messwerkzeugs werden konsequent gemäß DIN 862 gefertigt. Die Norm definiert präzise Vorgaben für Werkstoffe, Toleranzen, Fertigungsabläufe und Kalibrierprotokolle. Durch die strikte Einhaltung dieser Spezifikationen sichern wir Maßhaltigkeit, Reproduzierbarkeit und die weltweite Anerkennung der Prüfzertifikate – entscheidende Faktoren für Audit- und Freigabeprozesse.

Die Messwerkzeuge von Metav IndustryLine werden von unseren Profis für Messwerkzeuge empfohlen. Metav IndustryLine steht für hervorragende Messwerkzeuge zu einem vervorragenden Preis. Alle Messwerkzeuge werden nach der Produktion gestestet.

Messschieber mit integrierter Gewindetabelle auf der Rückseite

Die kleine Gewindetabelle auf der Rückseite vieler Messschieber ist ein Spickzettel für den Gewinde- und Bohrungsalltag: Sie verrät für gängige Schraubengrößen sofort Steigung, Kerndurchmesser (Kernd­loch) und den passenden Bohrerdurchmesser. Damit spart man das Blättern in Tabellenbüchern, vermeidet Rechenfehler und hat alle Daten genau dort, wo man sowieso misst.

Sie sind unsicher, ob das Werkzeug für Ihre Anwendung geeignet ist? Oder benötigen Sie weitere technische Informationen? Kein Problem – sprechen Sie uns gerne an! 📧 eMail: info@metav-werkzeuge.com, ☎️ Telefon: +49 2822 7131930, ✔️ WhatsApp: +49 170 2837271

Eigenschaften:

• Marke: Metav IndustryLine
• Bezeichnung: Uhren-Messschieber
• Bestellnummer: M202.031

Zahlen & Daten:

• Messbereich: 0 bis 150mm
• Gewicht: 0,34kg
• Norm: DIN 862
• Schnabellänge: 40/20mm
• Ablesung: 0,2mm
• für 4-fach Messung
• eine Zeigerdrehung entspricht 2mm
• Durchmesser der Uhr: 38mm

Ausführungen

• Ausführung: analog
• Lieferung im Kasten
• mit Gewindetabelle auf der Rückseite
• mit Rolle
• Hersteller: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; www.metav-shop.de; info@metav-werkzeuge.com

Worauf man achten sollte, wenn man einen Messschieber kaufen möchte: Neben der Präzision und dem Messbereich sind zusätzliche Funktionen wie ein Datenausgang oder die Messkraftüberwachung entscheidend. Der Gebrauch eines Messschiebers mit präzise abgestimmter Messkraft erweist sich insbesondere im Bereich der Qualitätssicherung und innerhalb von Laboren als vorteilhaft. Ferner darf man nicht vergessen zu prüfen, ob der Messschieber schon kalibriert sein muss. Man kann die Kalibrierung bei Lieferung vornehmen und aus Gründen der Prozesskontinuität alle 12 Monate erneuern.

Pflegehinweis - damit Sie lange etwas von Ihrem Messwerkzeug von Metav IndustryLine haben:

Uhren-Messschieber leben viele Jahrzehnte, wenn du sie sauber, leicht eingeölt, korrekt gelagert und regelmäßig geprüft hälst. Vermeide aggressive Lösungsmittel oder dicke Ölschichten, wische nach jedem Einsatz mit einem fusselfreien Tuch nach, schütze die Führungen mit einem Mikrofilm aus Instrumentenöl (z. B. Starrett M-1), lagere das Werkzeug trocken in seinem Etui mit leicht geöffneten Messflächen – am besten mit einem Silicagel-Beutel – und überprüfe Nullpunkt, Messflächen und Gleitspiel nach ISO-Temperaturnorm (20 °C).
