200mm Taschen-Messschieber parallaxfrei, 0,05mm, parallaxfrei, Feststellschraube, DIN 862 - Metav IndustryLine

Das 1989 gegründete Traditionsunternehmen für den Vertrieb von Messwerkzeugen steht mit seiner Eigenmarke Metav IndustryLine für hevorragende Messwerkzeuge zu einem kleinem Preis.

Im Fluss messen

Mit bis 200mm bedeuten genügend Spielraum für Maßprüfungen entlang der Fertigung. Ob Einzelteil oder Serie, die relevanten Dimensionen liegen im komfortablen Zugriff. Der Bereich passt zu gängigen Aufgaben im Maschinen- und Metallbau und hält den Takt im Alltag. Messungen fügen sich nahtlos in Rüst- und Prüfvorgänge ein. Das sorgt für Tempo, Übersicht und konstante Qualität. Unsere Definition der EInteilung der Messbereiche. Klassifizierung Messbereiche beim Messschieber..

Mit speziell ausgeführten Messflächen und einer Tiefenmessstange ermöglicht dieses Werkzeug vier präzise Grundmessungen, ohne dass Zubehör oder Umrüstungen nötig sind. Standard-Messschieber decken meist nur drei Messarten ab; die zusätzliche Stufenmessung setzt plan geschliffene Stirnseiten voraus.

Das sind die vier Mess-Modi:

• Außenmessung: Außendurchmesser, Breite, Dicke von Werkstücken mit den großen Messschnäbeln
• Innenmessung: Innendurchmesser von Bohrungen, Nuten, Rohren – gemessen mit den oberen, kleineren Kreuzschnäbeln
• Tiefenmessung: Tiefe von Sacklöchern, Nuten oder Abständen bis zu einer Grundfläche – mittels ausfahrender Tiefenmessstange am Schieberende
• Stufen- oder Absatzmessung: Höhe bzw. Versatz zwischen zwei Ebenen (Absatz an Dreh-/Frästeilen, Bundhöhe, Schrittmaß an Gehäusen) – gemessen über die rechtwinklig geschliffenen Stirnseiten von Schiene und Schieber

Direkt auf das Audit vorbereitet nach DIN 862

Gefertigt nach DIN 862: Unser Taschen-Messschieber Metav IndustryLine erfüllt alle Normvorgaben für Material, Fertigung und Kalibrierung. So sind Präzision, Wiederholgenauigkeit und internationale Zertifizierung jederzeit gewährleistet – für reibungslose Audits und uneingeschränktes Vertrauen.

Fachhinweis: Welche Messkraft ist richtig? Nur mit Daumendruck schließen – übermäßiges Klemmen biegt die Schenkel zusammen und führt zu „negativen“ Messwerten.

Feststellschraube

Die Schieberschiene wird nach dem Abnehmen des Maßes mithilfe der Feststell- oder Klemmschraube festgestellt. Damit bleibt der eingestellte Abstand unverändert, bis Sie ihn ablesen, notieren oder an ein anderes Werkstück übertragen. So wird ein ungewolltes Verstellen vermieden, die Gefahr von Ablesefehlern reduziert und der Messschieber kann als justierbare Lehre dienen. Die Vorteile der Feststellschraube:

• Vermeidung von Ablesefehlern,
• Verwendung als einstellbare Lehre,
• Arbeiten an schwer zugänglichen Stellen,
• Schutz von Werkzeug und Werkstück,
• Zeitgewinn & Ergonomie

Rückseitig: Spickzettel für den Gewinde- und Bohralltag auf der Rückseite

Die kleine Gewindetabelle auf der Rückseite vieler Messschieber ist ein Spickzettel für den Gewinde- und Bohrungsalltag: Sie verrät für gängige Schraubengrößen sofort Steigung, Kerndurchmesser (Kernd­loch) und den passenden Bohrerdurchmesser. Damit spart man das Blättern in Tabellenbüchern, vermeidet Rechenfehler und hat alle Daten genau dort, wo man sowieso misst.

Sie sind unsicher, ob das Werkzeug zu Ihrer Anwendung passt?? Oder es fehlen Ihnen noch technische Daten?? Kein Problem, sprechen Sie uns an!! ✔️ WhatsApp: +49 170 2837271, 📧 eMail: info@metav-werkzeuge.com, ☎️ Telefon: +49 2822 7131930

Leistungsmerkmale zumTaschen-Messschieber von Metav IndustryLine:

• Bestellnummer: M201.106
• Messbereich: 0 bis 200mm
• Marke: Metav IndustryLine
• Bezeichnung: Taschen-Messschieber
• Ausführung: analog
• Gewicht: 0,26kg
• Material: inox
• Lieferung im Kasten
• Norm: DIN 862
• Schnabellänge: 50/24mm
• Ablesung: 0,05mm
• Nonius: 1/20-39 mm Unten
• für 4-fach Messung
• mit Gewindetabelle auf der Rückseite
• mit Feststellschraube
• mit Tiefenmass

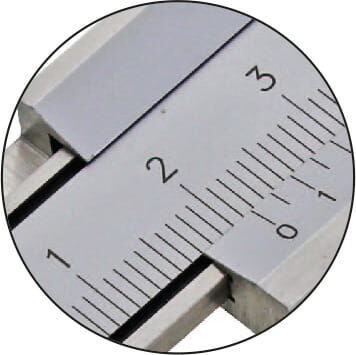

• Parallaxfreie Ablesung
• parallaxfrei
• Hersteller: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; www.metav-shop.de; info@metav-werkzeuge.com

Zu beachtende Faktoren beim Erwerb eines Messschiebers: Zugleich mit der Präzision und dem Messbereich sind die Berücksichtigung von Features wie Datenexport und Messkraftkontrolle unerlässlich. Messschieber mit spezifizierter Messkraft bietet insbesondere bei Qualitätssicherungsprozessen und in laboratory setups Vorteile. Ferner darf man nicht vergessen zu prüfen, ob der Messschieber schon kalibriert sein muss. Die Kalibrierung kann direkt bei Auslieferung erfolgen und muss für die Prozesssicherheit alle 12 Monate wiederholt werden.
