300mm Taschen-Messschieber mit Momentfestellung, Momentverstellung, DIN 862 - Metav IndustryLine

Das 1989 gegründete Vertriebsunternehmen von Messwerkzeugen steht mit seiner Eigenmarke Metav IndustryLine für Premium-Messwerkzeuge zu einem überzeugenden Preis.

–300mm, die im Alltag zählen

Mit von 0 bis 300mm bedeuten genügend Spielraum für Maßprüfungen entlang der Fertigung. Ob Einzelteil oder Serie, die relevanten Dimensionen liegen im komfortablen Zugriff. Der Bereich passt zu gängigen Aufgaben im Maschinen- und Metallbau und hält den Takt im Alltag. Messungen fügen sich nahtlos in Rüst- und Prüfvorgänge ein. Das sorgt für Tempo, Übersicht und konstante Qualität. Wir haben uns Gedanken gemacht, wie wir die einzelnen Messbereiche der Messschieber Klassifizieren können. Klassifizierung Messbereiche beim Messschieber..

Vierfach-Messung

Dieses Messwerkzeug besitzt konstruktiv ausgeführte Messflächen bzw. eine Tiefenmessstange, mit denen sich vier verschiedene Grund­messungen exakt aufnehmen lassen – ohne das Werkzeug umzurüsten oder ein anderes Messmittel zur Hand zu nehmen. Viele Standard-Messschieber beherrschen nur drei (Außen, Innen, Tiefe); der „vierte“ Messmodus – die Stufen- bzw. Absatzmessung – ist nur möglich, wenn die Stirnseiten sauber plan geschliffen sind.

Das sind die 4 Mess-Modi:

• Außenmessung: Außendurchmesser, Breite, Dicke von Werkstücken mit den großen Messschnäbeln
• Innenmessung: Innendurchmesser von Bohrungen, Nuten, Rohren – gemessen mit den oberen, kleineren Kreuzschnäbeln
• Tiefenmessung: Tiefe von Sacklöchern, Nuten oder Abständen bis zu einer Grundfläche – mittels ausfahrender Tiefenmessstange am Schieberende
• Stufen- oder Absatzmessung: Höhe bzw. Versatz zwischen zwei Ebenen (Absatz an Dreh-/Frästeilen, Bundhöhe, Schrittmaß an Gehäusen) – gemessen über die rechtwinklig geschliffenen Stirnseiten von Schiene und Schieber

Reproduzierbare Ergebnisse nach weltweit gültigen Standards

Unser Taschen-Messschieber Metav IndustryLine wird streng nach DIN 862 gefertigt. Alle Materialien, Herstellungs- und Kalibrierverfahren entsprechen dieser Norm. So stellen wir Maßhaltigkeit, Wiederholgenauigkeit und internationale Vergleichbarkeit sicher. DIN-konforme Prüfzertifikate erleichtern Audits, beschleunigen Freigaben und gewährleisten eine konstante Qualität weltweit.

Expertenrat: Welchen Einfluss hat die Temperatur? Werkstück und Messschieber müssen dieselbe Umgebungstemperatur haben; Temperaturgradienten führen zu Materialausdehnung und damit zu Längenfehlern. Hochwertige Schieber sind deshalb aus rostfreiem Stahl mit geringer Ausdehnung gebaut – oder temperaturkompensiert.

"Weiches" einstellen des Messschiebers

Eine Momentverstellung wird in diesem Messschieber verwendet. Eine kompakte Friktionskupplung im Schieber wirkt mit einem festgelegten Drehmoment: Der Schieber lässt sich beim Messen leicht verschieben und bleibt anschließend von selbst in Position. Damit erhält man verlässliche, reproduzierbare Ergebnisse, während das Handling unkompliziert und schnell bleibt.

Eigenschaften für Taschen-Messschieber von Metav IndustryLine:

• Bestellnummer: M201.078
• Messbereich: 0-300mm
• Marke: Metav IndustryLine
• Bezeichnung: Taschen-Messschieber TOP
• Ausführung: analog
• Gewicht: 0,36kg
• Material: rostfreier Stahl, mattverchromt, ganz gehärtet
• Lieferung im Kasten
• Norm: DIN 862
• Schnabellänge: 60/25mm

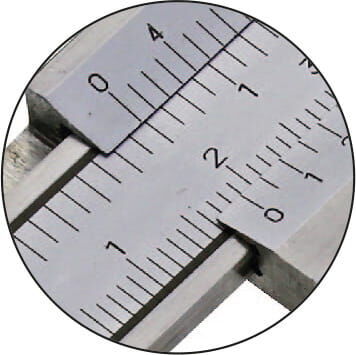

• Nonius: 1/128" Oben und 1/20-39 mm Unten
• für 4-fach Messung
• mit Gewindetabelle auf der Rückseite
• mit Tiefenmass
• mit Momentverstellung
• mit Momentfestellung
• Hersteller: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; www.metav-shop.de; info@metav-werkzeuge.com

Entscheidende Merkmale beim Kauf von Messschiebern: Neben der Präzision und dem Betriebsbereich sind erweiterte Eigenschaften wie die Funktionalität zum Datenoutput oder die Messkraftverwaltung von großer Signifikanz. Das Arbeiten mit einem Messschieber, der eine exakt eingestellte Messkraft aufweist, ist in der Qualitätssicherung und bei Labortätigkeiten von großem Nutzen. Außerdem sollte man untersuchen, ob ein kalibrierter Messschieber sinnvoll ist. Das Kalibrierungsverfahren kann sofort bei Lieferung initiiert werden und bedarf für die Gewährleistung der Prozessstabilität einer jährlichen Wiederholung.

Pflegehinweis - damit Sie lange etwas von Ihrem Taschen-Messschieber von Metav IndustryLine haben:

Taschen-Messschieber leben viele Jahrzehnte, wenn du sie sauber, leicht eingeölt, korrekt gelagert und regelmäßig geprüft hälst. Vermeide aggressive Lösungsmittel oder dicke Ölschichten, wische nach jedem Einsatz mit einem fusselfreien Tuch nach, schütze die Führungen mit einem Mikrofilm aus Instrumentenöl (z. B. Starrett M-1), lagere das Werkzeug trocken in seinem Etui mit leicht geöffneten Messflächen – am besten mit einem Silicagel-Beutel – und überprüfe Nullpunkt, Messflächen und Gleitspiel nach ISO-Temperaturnorm (20 °C).
