300mm Taschen-Messschieber mit Momentfestellung, Momentverstellung, DIN 862 - Metav IndustryLine

Das 1989 gegründete Traditionsunternehmen für den Vertrieb von Messwerkzeugen steht mit seiner Eigenmarke Metav IndustryLine für Premium-Messwerkzeuge zu einem hervorragenden Preis.

HIGHLIGHTS für 300mm Taschen-Messschieber

• mit Momentfestellung
• Messbereich: bis 300mm
• Material: inox

: bis 300mm - Reichweite, die passt

Mit bis 300mm decken den Bedarf im Tagesgeschäft zuverlässig ab. Flächen, Kanten und Abschnitte lassen sich sicher ansteuern, auch bei wechselnden Geometrien. Der Bereich unterstützt strukturierte Abläufe im Maschinen- und Metallbau und hält Reserven für Sonderfälle bereit. Gleichmäßige Messfolgen bringen Ruhe in die Fertigung. So bleibt Präzision planbar – vom ersten Griff bis zur Freigabe. Unsere Definition der EInteilung der Messbereiche. Klassifizierung Messbereiche beim Messschieber..

Dieser Taschen-Messschieber eignet sich hervorragend für die eine 4-fach Messung. Das bedeutet es können mit diesem Messwerkzeug vier verschiedene Messungen können ausgeführt werden. Aussen-, Innen-, Tiefen und Stufenmessungen.

Das sind die vier Mess-Modi:

• Außenmessung: Außendurchmesser, Breite, Dicke von Werkstücken mit den großen Messschnäbeln
• Innenmessung: Innendurchmesser von Bohrungen, Nuten, Rohren – gemessen mit den oberen, kleineren Kreuzschnäbeln
• Tiefenmessung: Tiefe von Sacklöchern, Nuten oder Abständen bis zu einer Grundfläche – mittels ausfahrender Tiefenmessstange am Schieberende
• Stufen- oder Absatzmessung: Höhe bzw. Versatz zwischen zwei Ebenen (Absatz an Dreh-/Frästeilen, Bundhöhe, Schrittmaß an Gehäusen) – gemessen über die rechtwinklig geschliffenen Stirnseiten von Schiene und Schieber

Ausführung DIN 862

Alle Komponenten unseres Messwerkzeugs werden konsequent gemäß DIN 862 gefertigt. Die Norm definiert präzise Vorgaben für Werkstoffe, Toleranzen, Fertigungsabläufe und Kalibrierprotokolle. Durch die strikte Einhaltung dieser Spezifikationen sichern wir Maßhaltigkeit, Reproduzierbarkeit und die weltweite Anerkennung der Prüfzertifikate – entscheidende Faktoren für Audit- und Freigabeprozesse.

Profi-Tip: Wie stelle ich planparallelen Kontakt sicher? Messschenkel müssen vollständig anliegen; kippt der Schieber, entsteht ein systematischer Kippfehler. Bei Innenmessungen zusätzlich prüfen, ob beide Kreuzschnäbel anliegen.

Bei diesem Messschieber kommt eine Momentverstellung zum Einsatz. Eine kompakte Friktionskupplung im Schieber wirkt mit einem festgelegten Drehmoment: Der Schieber lässt sich beim Messen leicht verschieben und bleibt anschließend von selbst in Position. Dies gewährleistet reproduzierbare Ergebnisse und ein zugleich komfortables, effizientes Handling.

Spezifikationen für den Taschen-Messschieber von Metav IndustryLine:

• Bestellnummer: M201.054
• Messbereich: 0 bis 300mm
• Marke: Metav IndustryLine
• Bezeichnung: Taschen-Messschieber
• Ausführung: analog
• Gewicht: 0,63kg
• Material: inox
• Lieferung im Kasten
• Norm: DIN 862
• Schnabellänge: 60/25mm

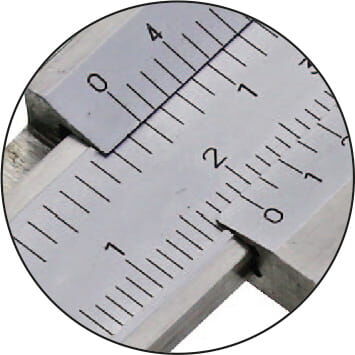

• Nonius: 1/128" Oben und 1/20-39 mm Unten
• für 4-fach Messung
• mit Gewindetabelle auf der Rückseite
• mit Tiefenmass
• mit Momentverstellung
• mit Momentfestellung
• Hersteller: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; www.metav-shop.de; info@metav-werkzeuge.com

Pflegehinweis - damit Sie lange etwas von Ihrem Messwerkzeug von Metav IndustryLine haben:

Taschen-Messschieber leben viele Jahrzehnte, wenn du sie sauber, leicht eingeölt, korrekt gelagert und regelmäßig geprüft hälst. Vermeide aggressive Lösungsmittel oder dicke Ölschichten, wische nach jedem Einsatz mit einem fusselfreien Tuch nach, schütze die Führungen mit einem Mikrofilm aus Instrumentenöl (z. B. Starrett M-1), lagere das Werkzeug trocken in seinem Etui mit leicht geöffneten Messflächen – am besten mit einem Silicagel-Beutel – und überprüfe Nullpunkt, Messflächen und Gleitspiel nach ISO-Temperaturnorm (20 °C).
