300mm Taschen-Messschieber mit Feststellschraube, Feststellschraube, DIN 862 - Metav IndustryLine

Die überragenden Bewertungen von Metav Werkzeuge stehen für viele erfolgreiche Kunden. Überzeuge Dich selbst und bestelle bei metav-shop.de!

Im Fluss messen

Der Messbereich bis 300mm deckt die gängigsten Bauteilgrößen im Alltag zuverlässig ab. Von Rohteilen bis zu fertigen Komponenten bleibt genügend Spielraum für wiederkehrende Aufgaben. Die Handhabung fügt sich flüssig in Arbeitsabläufe ein und sorgt für zügige Kontrollen zwischendurch. Im allgemeinen Maschinen- und Metallbau liefert dieser Bereich klare, reproduzierbare Ergebnisse. So entsteht Tempo ohne Hektik und Präzision ohne Umwege. Wir haben uns Gedanken gemacht, wie wir die einzelnen Messbereiche der Messschieber Klassifizieren können. Klassifizierung Messbereiche beim Messschieber..

Versatz zwischen 2 Ebenen (Absatz an Drehteilen) messen und 3 weitere Messarten

Dieses Messwerkzeug eignet sich hervorragend für die eine 4-fach Messung. Das bedeutet es können mit diesem Messwerkzeug vier verschiedene Messungen können ausgeführt werden. Aussen-, Innen-, Tiefen und Stufenmessungen.

Das sind die 4 Mess-Modi:

• Außenmessung: Außendurchmesser, Breite, Dicke von Werkstücken mit den großen Messschnäbeln
• Innenmessung: Innendurchmesser von Bohrungen, Nuten, Rohren – gemessen mit den oberen, kleineren Kreuzschnäbeln
• Tiefenmessung: Tiefe von Sacklöchern, Nuten oder Abständen bis zu einer Grundfläche – mittels ausfahrender Tiefenmessstange am Schieberende
• Stufen- oder Absatzmessung: Höhe bzw. Versatz zwischen zwei Ebenen (Absatz an Dreh-/Frästeilen, Bundhöhe, Schrittmaß an Gehäusen) – gemessen über die rechtwinklig geschliffenen Stirnseiten von Schiene und Schieber

Reproduzierbare Ergebnisse durch Fertigung nach DIN 862

Unser Taschen-Messschieber wird vollständig nach den einschlägigen DIN-Normen gefertigt – sämtliche Materialien, Fertigungs- und Kalibrierverfahren entsprechen den Anforderungen der DIN 862. Damit sind Maßhaltigkeit und Wiederholgenauigkeit garantiert, Prüfzertifikate sind international kompatibel, und Audits oder Kundenfreigaben lassen sich deutlich schneller durchlaufen. Die DIN-Konformität sichert konstante Qualität, erleichtert die weltweite Einsetzbarkeit und stärkt das Vertrauen in jedes einzelne Messergebnis.

Profi-Tip: Wie vermeide ich Parallaxefehler? Immer senkrecht auf Skala und Nonius blicken; schon ein kleiner Blickwinkel verfälscht die Ablesung. Trainingstipp: eine Spiegelkarte hinter die Skala legen – erst wenn sich Auge und Spiegelbild decken, stimmt der Blickwinkel.

Verwendung als einstellbare Lehre

Die Feststell- oder Klemmschraube blockiert nach dem Erfassen des Maßes die Schieberschiene. So bleibt der eingestellte Abstand unverändert, bis Sie ihn ablesen, notieren oder auf ein anderes Werkstück übertragen. Dies verhindert ein unbeabsichtigtes Verstellen, minimiert Ablesefehler und ermöglicht die Nutzung des Messschiebers als einstellbare Lehre. Die Vorteile der Feststellschraube:

• Vermeidung von Ablesefehlern,
• Verwendung als einstellbare Lehre,
• Arbeiten an schwer zugänglichen Stellen,
• Schutz von Werkzeug und Werkstück,
• Zeitgewinn & Ergonomie

Gewindetabelle auf der Rückseite

Die kleine Gewindetabelle auf der Rückseite vieler Messschieber ist ein Spickzettel für den Gewinde- und Bohrungsalltag: Sie verrät für gängige Schraubengrößen sofort Steigung, Kerndurchmesser (Kernd­loch) und den passenden Bohrerdurchmesser. Damit spart man das Blättern in Tabellenbüchern, vermeidet Rechenfehler und hat alle Daten genau dort, wo man sowieso misst.

Sie sind unsicher, ob das Werkzeug zu Ihrer Anwendung passt?? Oder es fehlen Ihnen noch technische Daten?? Kein Problem, sprechen Sie uns an!!

• ✔️ WhatsApp: +49 170 2837271
• ☎️ Telefon: +49 2822 7131930
• 📧 eMail: info@metav-werkzeuge.com

Produkteigenschaften für den Taschen-Messschieber von Metav IndustryLine:

• Marke: Metav IndustryLine
• Bezeichnung: Taschen-Messschieber
• Bestellnummer: M201.053

Daten:

• Messbereich: 0 bis 300mm
• Gewicht: 0,45kg
• Norm: DIN 862

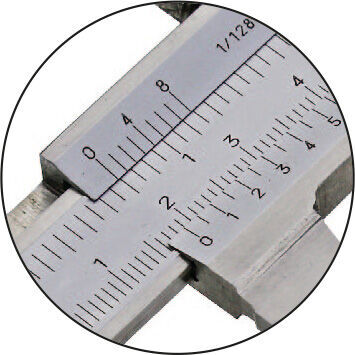

• Nonius: 1/128" Oben und 1/20-39 mm Unten
• für 4-fach Messung

Besonderheiten

• Ausführung: analog
• Material: inox
• Lieferung im Kasten
• mit Feststellschraube
• mit Gewindetabelle auf der Rückseite
• mit Feststellschraube
• Hersteller: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; www.metav-shop.de; info@metav-werkzeuge.com

Wichtige Aspekte beim Erwerb eines Messschiebers: Neben den zentralen Faktoren Genauigkeit und Messbereich gewinnen auch komplette Funktionen wie der Datenausgang oder die Überwachung der Messkraft zunehmend an Bedeutung. Für die Qualitätssicherung sowie Laboreinsätze erweist sich der Messschieber mit geregelter Messkraft als besonders nutzbringend. Man sollte auch berücksichtigen, ob der ausgewählte Messschieber kalibriert werden muss. Man kann die Kalibrierung bei Lieferung vornehmen und aus Gründen der Prozesskontinuität alle 12 Monate erneuern.

Pflegehinweis - damit Sie lange etwas von Ihrem Metav IndustryLine Messwerkzeug haben:

Taschen-Messschieber leben viele Jahrzehnte, wenn du sie sauber, leicht eingeölt, korrekt gelagert und regelmäßig geprüft hälst. Vermeide aggressive Lösungsmittel oder dicke Ölschichten, wische nach jedem Einsatz mit einem fusselfreien Tuch nach, schütze die Führungen mit einem Mikrofilm aus Instrumentenöl (z. B. Starrett M-1), lagere das Werkzeug trocken in seinem Etui mit leicht geöffneten Messflächen – am besten mit einem Silicagel-Beutel – und überprüfe Nullpunkt, Messflächen und Gleitspiel nach ISO-Temperaturnorm (20 °C).
