200mm Taschen-Messschieber, Feststellschraube, Werksnorm - Metav IndustryLine

Der 1989 gegründete Traditionsvertrieb von Messwerkzeugen steht mit seiner Eigenmarke Metav IndustryLine für hevorragende Messwerkzeuge zu einem überzeugenden Preis.

Präzision im Takt: bis 200mm

Mit 0 bis 200mm decken den Bedarf im Tagesgeschäft zuverlässig ab. Flächen, Kanten und Abschnitte lassen sich sicher ansteuern, auch bei wechselnden Geometrien. Der Bereich unterstützt strukturierte Abläufe im Maschinen- und Metallbau und hält Reserven für Sonderfälle bereit. Gleichmäßige Messfolgen bringen Ruhe in die Fertigung. So bleibt Präzision planbar – vom ersten Griff bis zur Freigabe. Unsere Definition der EInteilung der Messbereiche. Klassifizierung Messbereiche beim Messschieber..

Vierfach-Messung

Dieses Messwerkzeug verfügt über konstruktiv integrierte Messflächen und eine Tiefenmessstange. Damit können vier unterschiedliche Grundmaße präzise erfasst werden, ohne dass ein Umbau des Werkzeugs oder der Einsatz eines weiteren Messmittels erforderlich ist. Viele herkömmliche Messschieber bieten nur drei Messarten (Außen-, Innen- und Tiefenmessung).

Das sind die 4 Mess-Modi:

• Außenmessung: Außendurchmesser, Breite, Dicke von Werkstücken mit den großen Messschnäbeln
• Innenmessung: Innendurchmesser von Bohrungen, Nuten, Rohren – gemessen mit den oberen, kleineren Kreuzschnäbeln
• Tiefenmessung: Tiefe von Sacklöchern, Nuten oder Abständen bis zu einer Grundfläche – mittels ausfahrender Tiefenmessstange am Schieberende
• Stufen- oder Absatzmessung: Höhe bzw. Versatz zwischen zwei Ebenen (Absatz an Dreh-/Frästeilen, Bundhöhe, Schrittmaß an Gehäusen) – gemessen über die rechtwinklig geschliffenen Stirnseiten von Schiene und Schieber

Hergestellt nach Werksnorm

Unser Taschen-Messschieber Metav IndustryLine wird streng nach Werksnorm gefertigt. Alle Materialien, Herstellungs- und Kalibrierverfahren entsprechen dieser Norm. So stellen wir Maßhaltigkeit, Wiederholgenauigkeit und internationale Vergleichbarkeit sicher. DIN-konforme Prüfzertifikate erleichtern Audits, beschleunigen Freigaben und gewährleisten eine konstante Qualität weltweit.

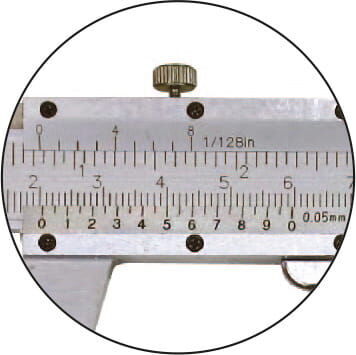

Profi-Tip: Wie liest man die Haupt- und Noniusskala sicher ab? Zuerst den ganzen Millimeter an der Null-Linie des Nonius auf der Hauptskala ablesen, dann auf dem Nonius den Strich suchen, der exakt mit einem Hauptskalen-Strich fluchtet – das ergibt die Dezimalstelle (bei 1/20-Teilung 0,05 mm, bei 1/50-Teilung 0,02 mm).

Arbeiten an schwer zugänglichen Stellen

Sobald das Maß ermittelt ist, blockiert die Feststell- oder Klemmschraube die Schieberschiene. So bleibt der eingestellte Abstand unverändert, bis Sie ihn ablesen, notieren oder auf ein anderes Werkstück übertragen. Das verhindert ungewollte Verstellung, reduziert Ablesefehler und verwandelt den Messschieber bei Bedarf in eine einstellbare Lehre. Die Vorteile der Feststellschraube:

• Vermeidung von Ablesefehlern,
• Verwendung als einstellbare Lehre,
• Arbeiten an schwer zugänglichen Stellen,
• Schutz von Werkzeug und Werkstück,
• Zeitgewinn & Ergonomie

Sie sind unsicher, ob das Werkzeug für Ihre Anwendung geeignet ist? Oder benötigen Sie weitere technische Informationen? Kein Problem – sprechen Sie uns gerne an! 📧 eMail: info@metav-werkzeuge.com, ☎️ Telefon: +49 2822 7131930, ✔️ WhatsApp: +49 170 2837271

Technische Daten zumTaschen-Messschieber von Metav IndustryLine:

• Marke: Metav IndustryLine
• Bezeichnung: Taschen-Messschieber
• Bestellnummer: M201.048

Zahlen und Daten:

• Messbereich: 0-200mm
• Gewicht: 0,38kg
• Norm: Werksnorm
• Schnabellänge: 50/17mm
• Nonius: 1/128" Oben und 1/20-39 mm Unten
• für 4-fach Messung

Ausführungen

• Ausführung: analog
• Material: werkzeugstahl
• Lieferung im Kasten
• mit Gewindetabelle auf der Rückseite
• mit Feststellschraube
• Hersteller: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; www.metav-shop.de; info@metav-werkzeuge.com

Welche Kriterien beim Kauf eines Messschiebers wichtig sind: Zusatzfunktionen wie Datenausgangsoptionen oder die Regelung der Messkraft sind neben der Genauigkeit und dem Messbereich essenziell. Im Umfeld der Qualitätssicherung und in Laboreinrichtungen ist ein Messschieber mit kontrollierter Anwendungskraft besonders hilfreich. Daneben ist wichtig zu prüfen, ob ein kalibrierter Messschieber benötigt wird. Die Möglichkeit zur Kalibrierung besteht unmittelbar bei Entgegennahme; zur Sicherstellung der Prozessstabilität sollte regelmäßig jährlich neu kalibriert werden.

Pflegehinweis - damit Sie lange etwas von Ihrem Taschen-Messschieber haben:

Taschen-Messschieber leben viele Jahrzehnte, wenn du sie sauber, leicht eingeölt, korrekt gelagert und regelmäßig geprüft hälst. Vermeide aggressive Lösungsmittel oder dicke Ölschichten, wische nach jedem Einsatz mit einem fusselfreien Tuch nach, schütze die Führungen mit einem Mikrofilm aus Instrumentenöl (z. B. Starrett M-1), lagere das Werkzeug trocken in seinem Etui mit leicht geöffneten Messflächen – am besten mit einem Silicagel-Beutel – und überprüfe Nullpunkt, Messflächen und Gleitspiel nach ISO-Temperaturnorm (20 °C).
