150mm Taschen-Messschieber mit Feststellschraube, Feststellschraube, DIN 862 - Metav IndustryLine

Die erstklassigen Bewertungen von Metav Werkzeuge stehen für über 42.000 glückliche Kunden. Finde es selbst heraus und bestelle bei metav-shop.de!

Das wichtigste für Taschen-Messschieber

• mit Feststellschraube
• Messbereich: bis 150mm
• Material: inox

150mm - Fokus auf das Wesentliche

Der Bereich bis 150mm schließt typische Kontrollpunkte im Arbeitsalltag ein. Messungen lassen sich zielgerichtet durchführen, ohne Umwege und ohne Zeitverlust. Im Maschinen- und Metallbau trägt das zu verlässlichen Entscheidungen in jeder Fertigungsstufe bei. Ergebnisse sind gut vergleichbar und schnell dokumentiert. So bleibt der Prozess stabil, auch bei wechselnden Losgrößen. Wir haben uns Gedanken gemacht, wie wir die einzelnen Messbereiche der Messschieber Klassifizieren können. Klassifizierung Messbereiche beim Messschieber..

Mit speziell ausgeführten Messflächen und einer Tiefenmessstange ermöglicht dieses Werkzeug vier präzise Grundmessungen, ohne dass Zubehör oder Umrüstungen nötig sind. Standard-Messschieber decken meist nur drei Messarten ab; die zusätzliche Stufenmessung setzt plan geschliffene Stirnseiten voraus.

Das sind die 4 Mess-Modi:

• Außenmessung: Außendurchmesser, Breite, Dicke von Werkstücken mit den großen Messschnäbeln
• Innenmessung: Innendurchmesser von Bohrungen, Nuten, Rohren – gemessen mit den oberen, kleineren Kreuzschnäbeln
• Tiefenmessung: Tiefe von Sacklöchern, Nuten oder Abständen bis zu einer Grundfläche – mittels ausfahrender Tiefenmessstange am Schieberende
• Stufen- oder Absatzmessung: Höhe bzw. Versatz zwischen zwei Ebenen (Absatz an Dreh-/Frästeilen, Bundhöhe, Schrittmaß an Gehäusen) – gemessen über die rechtwinklig geschliffenen Stirnseiten von Schiene und Schieber

Ausführung DIN 862

Unser Taschen-Messschieber Metav IndustryLine wird streng nach DIN 862 gefertigt. Alle Materialien, Herstellungs- und Kalibrierverfahren entsprechen dieser Norm. So stellen wir Maßhaltigkeit, Wiederholgenauigkeit und internationale Vergleichbarkeit sicher. DIN-konforme Prüfzertifikate erleichtern Audits, beschleunigen Freigaben und gewährleisten eine konstante Qualität weltweit.

Profi-Empfehlung: Was ist bei der Reinigung der Messschenkel wichtig? Ein Fussel- oder Ölfilm von wenigen µm reicht, um Zehntel mm zu verfälschen. Deshalb vor jeder Messung die Messflächen mit einem fusselfreien Tuch abwischen.

Schutz von Werkzeug und Werkstück

Die Feststell- oder Klemmschraube blockiert nach dem Erfassen des Maßes die Schieberschiene. Der eingestellte Abstand bleibt dadurch konstant, bis Sie ihn ablesen, dokumentieren oder übertragen. Damit wird eine versehentliche Verstellung ausgeschlossen, Ablesefehler werden verringert und der Messschieber lässt sich bei Bedarf als einstellbare Lehre einsetzen.

Rückseitig: Spickzettel für den Gewinde- und Bohralltag auf der Rückseite

Die kleine Gewindetabelle auf der Rückseite vieler Messschieber ist ein Spickzettel für den Gewinde- und Bohrungsalltag: Sie verrät für gängige Schraubengrößen sofort Steigung, Kerndurchmesser (Kernd­loch) und den passenden Bohrerdurchmesser. Damit spart man das Blättern in Tabellenbüchern, vermeidet Rechenfehler und hat alle Daten genau dort, wo man sowieso misst.

Produktspezifikationen:

• Bestellnummer: M201.044
• Messbereich: 0 bis 150mm
• Marke: Metav IndustryLine
• Bezeichnung: Taschen-Messschieber
• Ausführung: analog
• Gewicht: 0,2kg
• Material: inox
• Lieferung im Kasten
• Norm: DIN 862

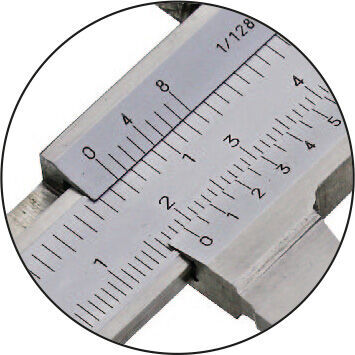

• Nonius: 1/1000" Oben und 1/50-49 mm Unten
• für 4-fach Messung
• mit Gewindetabelle auf der Rückseite
• mit Feststellschraube
• mit Feststellschraube
• Hersteller: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; www.metav-shop.de; info@metav-werkzeuge.com

Pflegehinweis - damit Sie lange etwas von Ihrem Messwerkzeug von Metav IndustryLine haben:

Taschen-Messschieber leben viele Jahrzehnte, wenn du sie sauber, leicht eingeölt, korrekt gelagert und regelmäßig geprüft hälst. Vermeide aggressive Lösungsmittel oder dicke Ölschichten, wische nach jedem Einsatz mit einem fusselfreien Tuch nach, schütze die Führungen mit einem Mikrofilm aus Instrumentenöl (z. B. Starrett M-1), lagere das Werkzeug trocken in seinem Etui mit leicht geöffneten Messflächen – am besten mit einem Silicagel-Beutel – und überprüfe Nullpunkt, Messflächen und Gleitspiel nach ISO-Temperaturnorm (20 °C).
