150mm Taschen-Messschieber, Feststellschraube, Werksnorm - Metav IndustryLine

Das 1989 gegründete Traditionsunternehmen für den Vertrieb von Messwerkzeugen steht mit seiner Eigenmarke Metav IndustryLine für hevorragende Messwerkzeuge zu einem kleinem Preis.

Das wichtigste

• Messbereich: bis 150mm
• Material: werkzeugstahl

: 0 bis 150mm für gängige Werkstücke

Mit bis 150mm bedeuten genügend Spielraum für Maßprüfungen entlang der Fertigung. Ob Einzelteil oder Serie, die relevanten Dimensionen liegen im komfortablen Zugriff. Der Bereich passt zu gängigen Aufgaben im Maschinen- und Metallbau und hält den Takt im Alltag. Messungen fügen sich nahtlos in Rüst- und Prüfvorgänge ein. Das sorgt für Tempo, Übersicht und konstante Qualität. Schauen Sie hier, wie wir die Messbereiche klassifiziert haben. Klassifizierung Messbereiche beim Messschieber..

Vier verschiedene Messarten

Dieses Messwerkzeug bietet die Möglichkeit, vier Grundmessungen exakt aufzunehmen – Außen-, Innen-, Tiefen- und Stufenmessung. Die dafür erforderlichen Messflächen und die Tiefenmessstange sind konstruktiv integriert, sodass kein Umrüsten oder Zusatzgerät notwendig ist. Viele Standard-Messschieber beschränken sich dagegen auf drei Messarten; für die Stufenmessung ist zudem eine plane Ausführung der Stirnseiten erforderlich.

Das sind die vier Mess-Modi:

• Außenmessung: Außendurchmesser, Breite, Dicke von Werkstücken mit den großen Messschnäbeln
• Innenmessung: Innendurchmesser von Bohrungen, Nuten, Rohren – gemessen mit den oberen, kleineren Kreuzschnäbeln
• Tiefenmessung: Tiefe von Sacklöchern, Nuten oder Abständen bis zu einer Grundfläche – mittels ausfahrender Tiefenmessstange am Schieberende
• Stufen- oder Absatzmessung: Höhe bzw. Versatz zwischen zwei Ebenen (Absatz an Dreh-/Frästeilen, Bundhöhe, Schrittmaß an Gehäusen) – gemessen über die rechtwinklig geschliffenen Stirnseiten von Schiene und Schieber

Direkt auf das Audit vorbereitet durch Fertigung nach Werksnorm

Unser Messwerkzeug wird streng nach Werksnorm gefertigt. Alle Materialien, Herstellungs- und Kalibrierverfahren entsprechen dieser Norm. So stellen wir Maßhaltigkeit, Wiederholgenauigkeit und internationale Vergleichbarkeit sicher. DIN-konforme Prüfzertifikate erleichtern Audits, beschleunigen Freigaben und gewährleisten eine konstante Qualität weltweit.

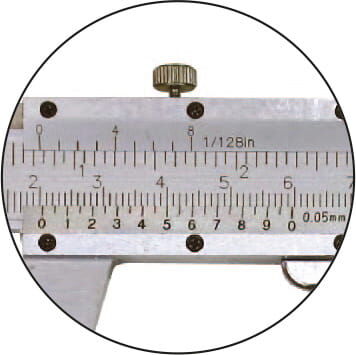

Fachhinweis: Wie liest man die Haupt- und Noniusskala sicher ab? Zuerst den ganzen Millimeter an der Null-Linie des Nonius auf der Hauptskala ablesen, dann auf dem Nonius den Strich suchen, der exakt mit einem Hauptskalen-Strich fluchtet – das ergibt die Dezimalstelle (bei 1/20-Teilung 0,05 mm, bei 1/50-Teilung 0,02 mm).

Vermeidung von Ablesefehlern

Die Schieberschiene wird nach dem Abnehmen des Maßes mithilfe der Feststell- oder Klemmschraube festgestellt. Dadurch wird der eingestellte Abstand zuverlässig gehalten, bis Sie ihn erfassen oder weiterverwenden. Damit wird eine versehentliche Verstellung ausgeschlossen, Ablesefehler werden verringert und der Messschieber lässt sich bei Bedarf als einstellbare Lehre einsetzen. Die Vorteile der Feststellschraube:

• Vermeidung von Ablesefehlern,
• Verwendung als einstellbare Lehre,
• Arbeiten an schwer zugänglichen Stellen,
• Schutz von Werkzeug und Werkstück,
• Zeitgewinn & Ergonomie

Gewindetabelle auf der Rückseite

Die kleine Gewindetabelle auf der Rückseite vieler Messschieber ist ein Spickzettel für den Gewinde- und Bohrungsalltag: Sie verrät für gängige Schraubengrößen sofort Steigung, Kerndurchmesser (Kernd­loch) und den passenden Bohrerdurchmesser. Damit spart man das Blättern in Tabellenbüchern, vermeidet Rechenfehler und hat alle Daten genau dort, wo man sowieso misst.

Sind Sie sich nicht sicher, ob dieses Werkzeug Ihre Anforderungen erfüllt? Oder benötigen Sie ergänzende technische Daten? Kein Problem – wir stehen Ihnen gerne zur Verfügung. ✔️ WhatsApp: +49 170 2837271, 📧 eMail: info@metav-werkzeuge.com, ☎️ Telefon: +49 2822 7131930

Produktmerkmale zumTaschen-Messschieber von Metav IndustryLine:

• Marke: Metav IndustryLine
• Bezeichnung: Taschen-Messschieber
• Bestellnummer: M201.015

Zahlen:

• Messbereich: 0-150mm
• Gewicht: 0,2kg
• Norm: Werksnorm
• Schnabellänge: 40/17mm
• Nonius: 1/1000" Oben und 1/50-49 mm Unten
• für 4-fach Messung

Ausführungen

• Ausführung: analog
• Material: werkzeugstahl
• Lieferung im Kasten
• mit Gewindetabelle auf der Rückseite
• mit Feststellschraube
• Hersteller: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; www.metav-shop.de; info@metav-werkzeuge.com

Worauf man achten sollte, wenn man einen Messschieber kaufen möchte: Zugleich mit der Präzision und dem Messbereich sind die Berücksichtigung von Features wie Datenexport und Messkraftkontrolle unerlässlich. Ein Messschieber mit sorgfältig kalibrierter Messkraft ist speziell für die Qualitätssicherung und die Nutzung in Laboren von Vorteil. Ebenfalls beachtenswert ist, ob ein Bedürfnis nach einem kalibrierten Messschieber besteht. Man kann die Kalibrierung bei Lieferung vornehmen und aus Gründen der Prozesskontinuität alle 12 Monate erneuern.

Pflegehinweis - damit Sie lange etwas von Ihrem Metav IndustryLine Messwerkzeug haben:

Taschen-Messschieber leben viele Jahrzehnte, wenn du sie sauber, leicht eingeölt, korrekt gelagert und regelmäßig geprüft hälst. Vermeide aggressive Lösungsmittel oder dicke Ölschichten, wische nach jedem Einsatz mit einem fusselfreien Tuch nach, schütze die Führungen mit einem Mikrofilm aus Instrumentenöl (z. B. Starrett M-1), lagere das Werkzeug trocken in seinem Etui mit leicht geöffneten Messflächen – am besten mit einem Silicagel-Beutel – und überprüfe Nullpunkt, Messflächen und Gleitspiel nach ISO-Temperaturnorm (20 °C).
