20mm Schaftfräser für LNMX Wendeplatten, 25mm Schneide, 3 Schneiden - Teknik Makina

Der robuste Schaftfräser LN100TM kombiniert 20 mm Schaftdurchmesser, 90° Schnittwinkel und drei Schneiden für stabile Zerspanung. Das Werkzeug ist geeignet für LNMX 1006 Wendeplatten und damit kompatibel mit Korloy‑Systemen. Nutzen Sie die Präzision und Vielseitigkeit für zuverlässige Fertigungsprozesse und fragen Sie bei Bedarf die Beratung von Metav an.

Schaftfräser LN100TM – Schaftfräser für LNMX Wendeplatten

Der Schaftfräser LN100TM wurde für universelle Fräsarbeiten mit LNMX Wendeplatten entwickelt und bietet hohe Standzeit bei reproduzierbarer Schnittqualität.

• 20 mm Schaftdurchmesser für stabile Aufnahme
• 90° Schnittwinkel für Rechtwinkliges Fräsen
• Drei Schneiden für ruhigen Lauf und gleichmäßigen Spanfluss
• 25 mm Schneidenlänge für moderate Zustelltiefen
• Kompatibel mit LNMX 1006 Wendeplatten von Korloy

Robuste Aufnahme für Präzise Bearbeitung

Der Schaftfräser überzeugt durch den 20 mm Schaftdurchmesser, der eine formstabile Spannung in gängigen Spannsystemen ermöglicht. Diese Bauweise reduziert Schwingungen und sorgt für bessere Oberflächen. Durch die drei Schneiden wird der Spanabtransport gleichmäßig, was die Werkzeugstandzeit positiv beeinflusst.

Effiziente Schnittgeometrie für Vielseitige Anwendungen

Die 90° Schneidgeometrie ermöglicht rechtwinklige Taschen‑ und Planfräsungen mit konstanter Genauigkeit. Anwender profitieren von einer klaren Schnittkontrolle bei wechselnden Werkstoffen. Erläuterung: Ein 90° Schnittwinkel sorgt dafür, dass die Schnittkraft vorrangig in axialer Richtung wirkt, was insbesondere bei Tiefenfräsungen Stabilität bringt.

Einfache Integration in Wendeplatten‑Systeme

Das Werkzeug ist ausgelegt für Wendeplatten des Typs LNMX 1006 und passt zu Einsätzen der Firma Korloy. Dadurch ist ein schneller Wechsel der Schneidstoffe möglich und unterschiedliche Beschichtungen können je nach Einsatzfall genutzt werden. Für die Befestigung werden die mitgelieferten Torx Komponenten verwendet.

Montagehinweise und Wartungsvereinfachung

Beim Wechsel der Wendeplatten ist der passende Torx Schlüssel T8 zu verwenden und die Befestigung erfolgt mit der Torx Schraube M3x7. Regelmäßige Kontrolle der Schraubüberstände und Anzugsmomente verhindert Lockerungen und erhöht die Prozesssicherheit. Kleine Pflegehinweise wie regelmäßige Reinigung der Klemmstelle verlängern die Lebensdauer des Werkzeugs.

Empfehlung: Den Schaftfräser LN100TM von Teknik Makina für präzise Fräsaufgaben mit LNMX 1006 Wendeplatten wählen und bei technischen Fragen Metav per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 kontaktieren

Produktmerkmale

• Artikelnummer: LN100TM
• Marke: Teknik Makina
• Bezeichnung: Schaftfräser für LNMX Wendeplatten

Daten

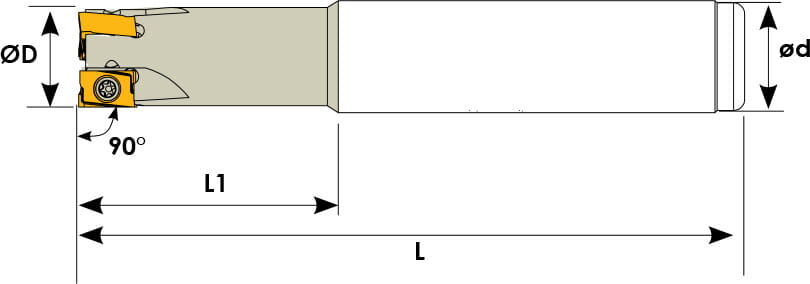

• Durchmesser: 20 mm
• Gesamtlänge: 120 mm
• Schaftdurchmesser: 20 mm
• Schaftlänge Schneide: 25 mm
• Schneiden: 3
• Schnittwinkel: 90°
• GTIN: 4061905146244

Besonderheiten

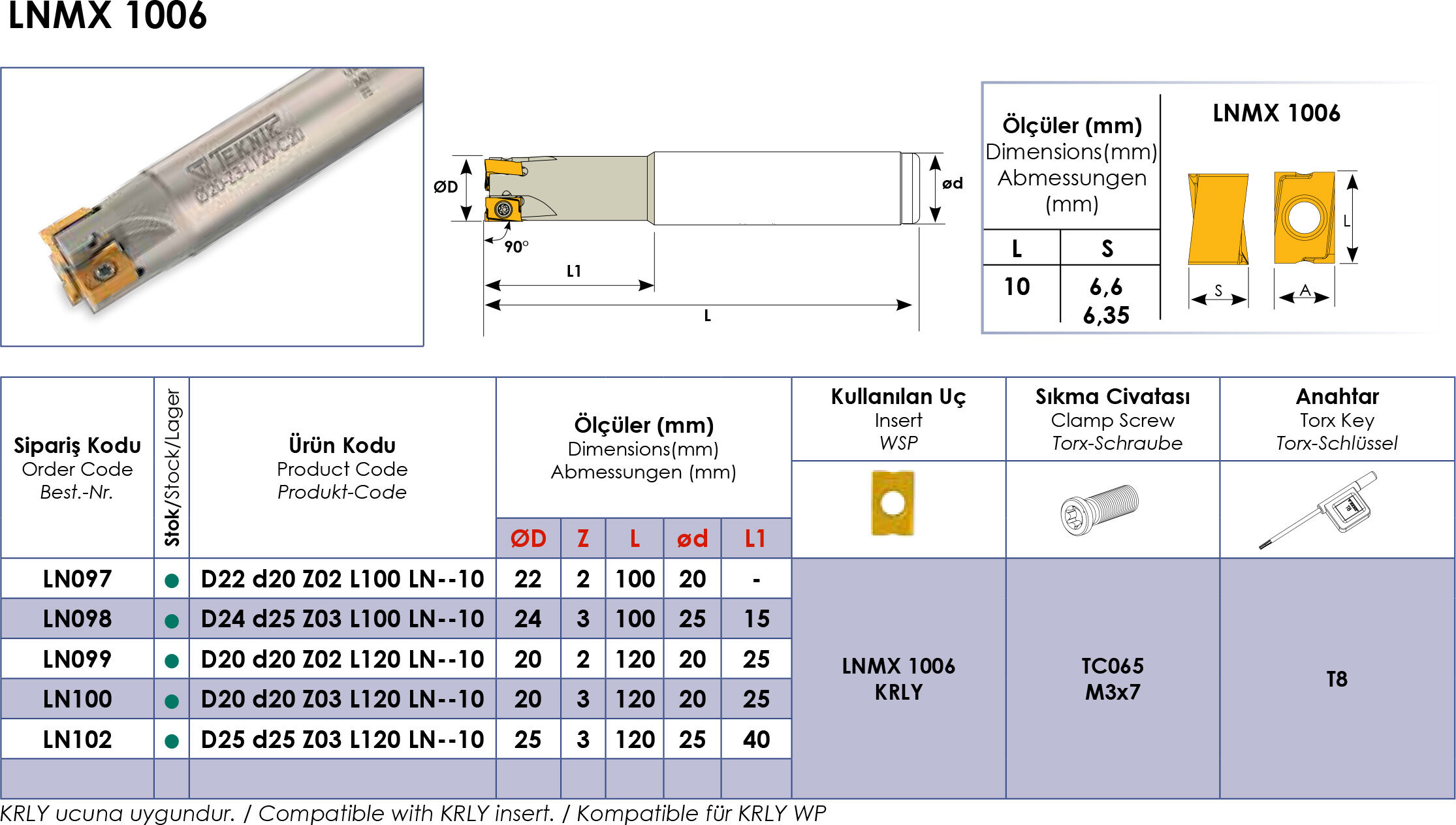

• Wendeplatten Typ: LNMX 1006
• Passend für Wendeplatten Hersteller: Korloy
• Torx Schlüssel: T8 (passend für Schraubenkopf)
• Torx Schraube: M3x7 (Befestigung der Wendeplatten)

FAQ

Welche Wendeplatten passen auf das Werkzeug?
Der Schaftfräser LN100TM ist ausgelegt für LNMX 1006 Wendeplatten und lässt sich mit Korloy‑Systemen kombinieren, was einen schnellen Schneidstoffwechsel ermöglicht.

Welche Schaftaufnahme ist erforderlich?
Für sichere Spannbedingungen eignet sich ein Werkzeughalter mit Aufnahme für 20 mm Schaftdurchmesser; der Schaftfräser LN100TM gewährleistet so stabile Laufruhe.

Wie groß ist die effektive Schneidenlänge?
Die Schneidenlänge beträgt 25 mm, was den LN100TM für mittel­tiefe Zustellungen und vielseitige Fräsaufgaben prädestiniert.

Welche Schrauben und Schlüssel werden für den Plattenwechsel benötigt?
Für den Wechsel der Wendeplatten sind die Torx Schraube M3x7 und der Torx Schlüssel T8 zu verwenden, um sichere Befestigung und korrekte Klemmkraft zu erzielen.

Für welche Anwendungen eignet sich der Fräser besonders?
Der LN100TM eignet sich für Rechtwinkliges Plan‑ und Taschenfräsen sowie allgemeine Schrupp‑ und Schlichtaufgaben, bei denen Stabilität und konstanter Spanabtransport gefordert sind.
