Mini-Kreuztische 150-400mm

670,00 €*

Basis
Tischgröße
Verschiebung X
Verschiebung Y
Produktnummer: SAIM-150X
Produktinformationen "Mini-Kreuztische 150-400mm"

Mini-Kreuztisch | Koordinatenmesstisch

- Fühlernocken
- Handrad mit Sicherheitmutter
- Kühlmittel-Quernut bei Modellen 430/600/800/1000
- Schmierung der Führungsbahnen
- Späne-Schutzschuld aus PVC
- Abdeckung der Führungsbahnen und Spundeln

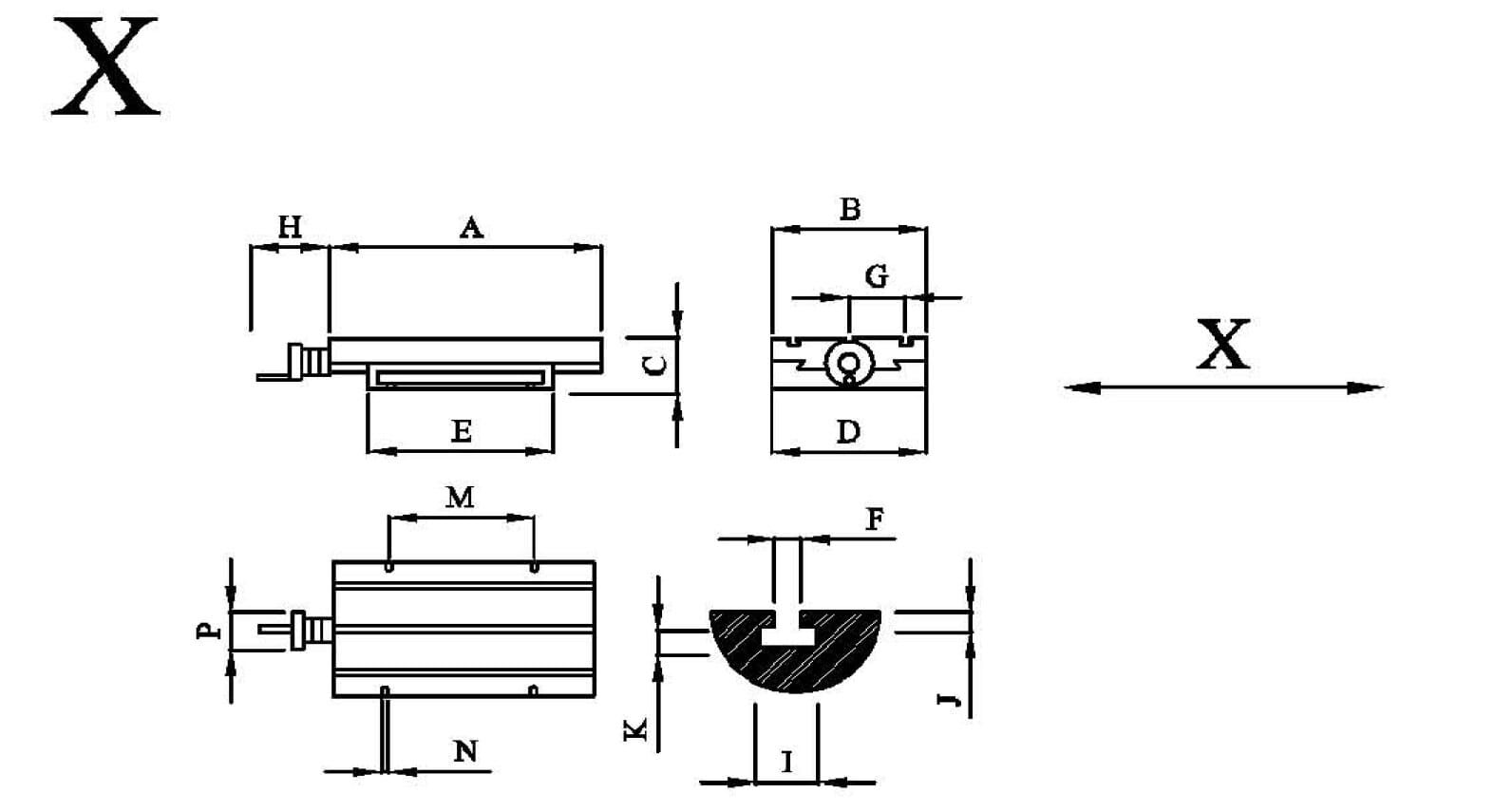

Technische Daten
- Tischgröße: 150x100mm
- Verschiebung (X): 75mm
- Verschiebung (Y): -mm
- Höhe (C ): 50,5mm
- Basis (D): 100mm
- Basis (E ): 100mm
- "T" Slots G: 65mm
- "T" Slots N°: 2
- "T" Slots F: 8mm
- "T" Slots I: 12mm
- "T" Slots J: 5mm
- "T" Slots K: 5mm
- Abstand für Befestigung (M): 68mm
- Breite der Befestigungsmöglichkeit (N): 7mm
- Durchmesser Handrad (P): 36mm
- Bewegung je Umdrehung Handrad: 1,75mm
- Ablesung: 0,05mm
- Gewicht: 4kg
- Max. Beladung Tisch: 30kg

Eigenschaften "Mini-Kreuztische 150-400mm"

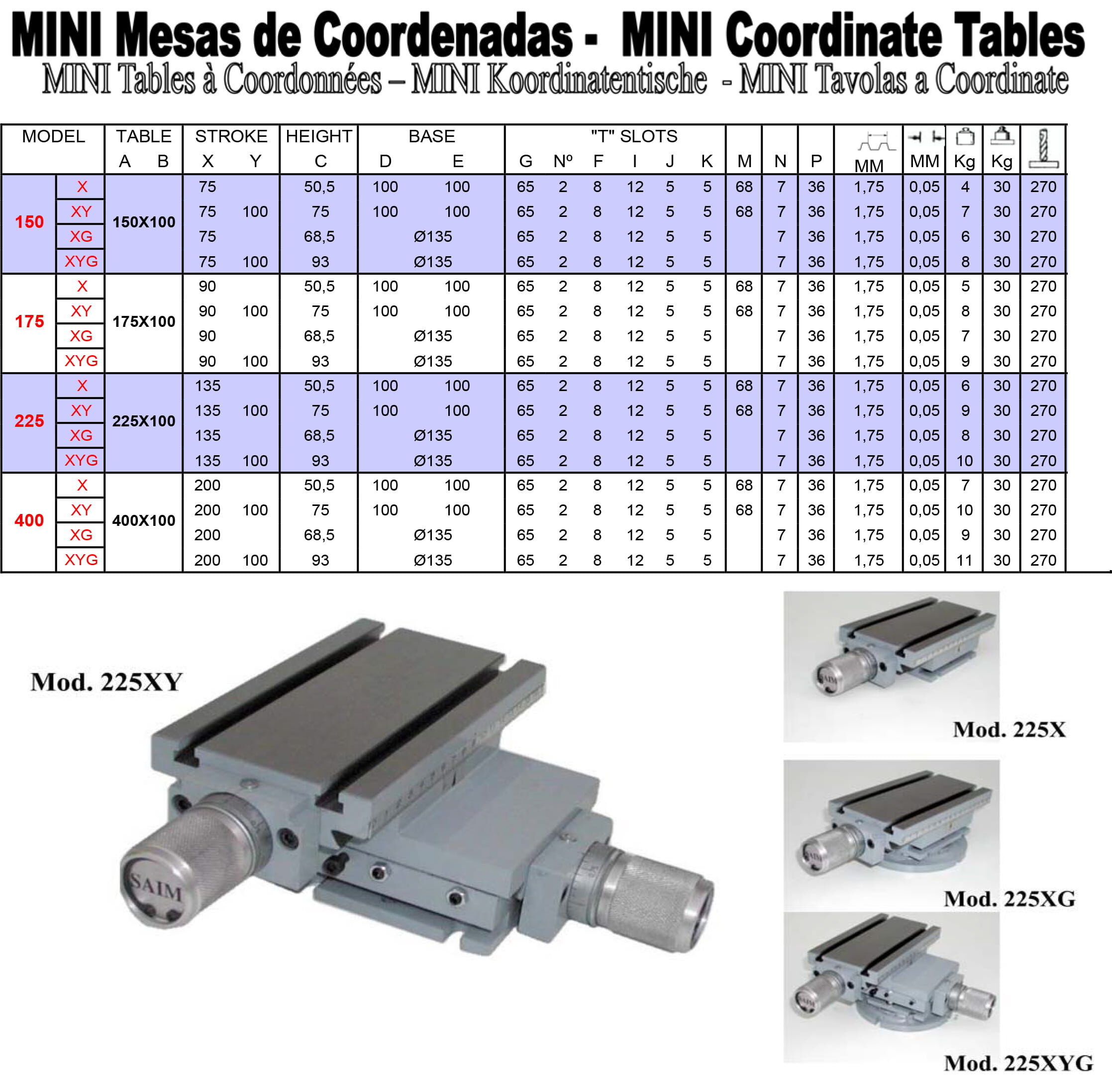

Tischgröße: 150x100mm, 175x100mm, 225x100mm, 400x100mm
Verschiebung X: 75mm, 90mm, 135mm, 200mm
Verschiebung Y: 100mm, ohne
