110mm Spannblock Stechschwert Höhe 32mm Schneidhöhe 25mm Halteblock 20mm Besonderheit - Teknik Makina

Spannblock für Stechschwert – Präzise Klemmung für Stechvorgänge

Der Spannblock für Stechschwert sichert Stechschwerter zuverlässig und sorgt für wiederholbare Aufspannung bei Einstech- und Innenbearbeitungsprozessen.

• Kompakte Bauform: 110 mm Gesamtlänge
• Passgenau für 35 mm Gesamtbreite
• Schwerthöhe 32 mm für stabile Klemmung
• Schneidhöhe 25 mm für exakte Eingriffe
• Halteblock 20 mm Höhe, 19 mm Länge

Maßgenaue Konstruktion für konstante Wiederholgenauigkeit

Der Spannblock wurde mit Blick auf Präzision und einfache Montage konstruiert. Die Gesamtlänge von 110 mm und die Gesamtbreite von 35 mm bieten eine kompakte Auflagefläche, die sich in vorhandene Aufnahmen problemlos integrieren lässt. Durch die definierte Schwerthöhe von 32 mm entsteht eine stabile Klemmung des Stechschwerts, was Vibrationen reduziert und die Werkzeugstandzeit verlängert. Anwender profitieren direkt von weniger Nacharbeit und konstanteren Toleranzen.

Klare Schnittvorteile durch optimierte Geometrie

Mit einer Schneidhöhe von 25 mm und einem präzisen Halteblock (20 mm Höhe, 19 mm Länge) lässt sich die Schneide zuverlässig positionieren. Diese Dimensionen ermöglichen kontrollierte Einstechtiefen und verbessern die Spanabfuhr durch gleichmäßigen Sitz. Die Konstruktion minimiert Spiel und ermöglicht reproduzierbare Schnittbilder, was insbesondere bei Serienbearbeitungen die Prozesssicherheit erhöht. Einfache Handhabung führt zu verkürzten Rüstzeiten und höherer Maschinenauslastung.

Einfache Integration und praktische Handhabung

Die kompakte Form erlaubt schnellen Austausch und unkomplizierten Einbau in bestehende Halterungen. Einstellung und Fixierung erfolgen ohne aufwändige Nachbearbeitung, sodass sich die Umrüstzeit an der Maschine reduziert. Technische Kennwerte sind klar definiert, so dass sich Schnittparameter besser planen lassen. Bei Fragen zur Kompatibilität oder zur Einbindung in die eigene Vorrichtung unterstützt Metav mit technischer Beratung und Zubehörempfehlungen.

Für zuverlässige Stechprozesse empfiehlt sich der Einsatz dieses Spannblocks von Teknik Makina; Beratung und Lieferung erfolgen unkompliziert über Metav – eMail: info@metav-werkzeuge.com, Telefon: +49 2822 7131930

Produktmerkmale

• Artikelnummer: KLT06TM
• Marke: Teknik Makina
• Bezeichnung: Spannblock für Stechschwert

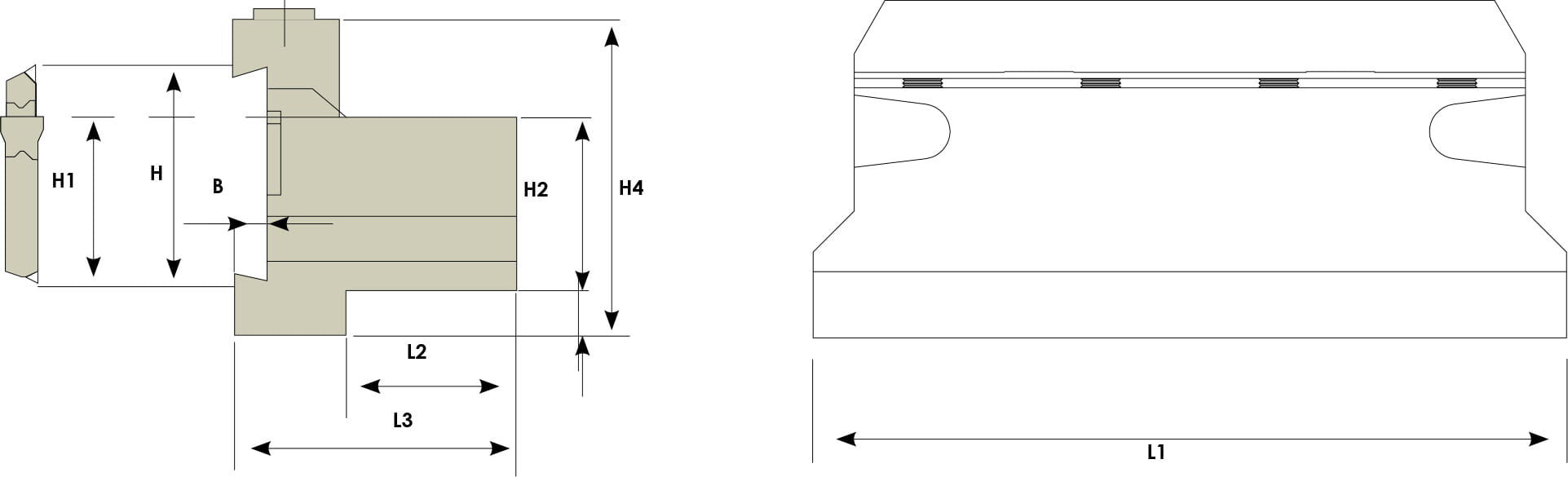

Daten

• Gesamtlänge: 110 mm
• Gesamtbreite: 35 mm
• Schwerthöhe: 32 mm
• Schneidhöhe: 25 mm
• Halteblock Höhe: 20 mm
• Halteblock Länge: 19 mm

Besonderheiten

• files_migration: 62de7dccbd24461b3d5f79fa, 62de7ebc33927e49dbf32765
• storytrigger: stechschwert
• uid: KLT06TM

FAQ

Wie groß ist die Gesamtlänge des Spannblocks?
Die Gesamtlänge beträgt 110 mm; beim Spannblock für Stechschwert (Teknik Makina, SKU KLT06TM) ist diese kompakte Bauform auf einfache Integration ausgelegt.

Eignet sich der Spannblock für tiefe Einstiche?
Ja, die vorhandene Schwerthöhe von 32 mm und die Schneidhöhe von 25 mm ermöglichen kontrollierte Einstechtiefen für präzise Einstiche mit konstanter Wiederholgenauigkeit.

Welche Maße hat der Halteblock und wie beeinflusst das die Klemmung?
Der Halteblock weist eine Höhe von 20 mm und eine Länge von 19 mm auf; diese Maße sorgen für stabilen Halt und reduzieren Spiel bei der Werkzeugführung.

Ist Montagezubehör enthalten oder separat erhältlich?
Montagezubehör ist nicht in den produktspezifischen Rohdaten aufgeführt; Metav liefert gerne passende Befestigungsteile und berät zur passenden Montage des Spannblocks.

Wie unterstützt Metav bei technischen Fragen zur Anwendung?
Metav bietet technische Beratung und Hilfestellung zur Einbindung des Spannblocks von Teknik Makina (KLT06TM); Anfragen per eMail an info@metav-werkzeuge.com oder telefonisch unter +49 2822 7131930 werden zeitnah bearbeitet.

Hersteller: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com / Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; eMail: info@metav-werkzeuge.com
