Der robuste Aufbau, die Klemmkraft 2500 kgf und die Präzision 0,01 mm machen diesen Schraubstock zur zuverlässigen Lösung für Maschinenbetreiber mit hohen Ansprüchen an Wiederholgenauigkeit und Verarbeitungsstabilität. Nutzen Sie die Kombination aus Kraft, flexibler Kippfunktion und belastbarer Hydraulik für eine effizientere Fertigung und fragen Sie bei Bedarf die technische Beratung von Metav an.

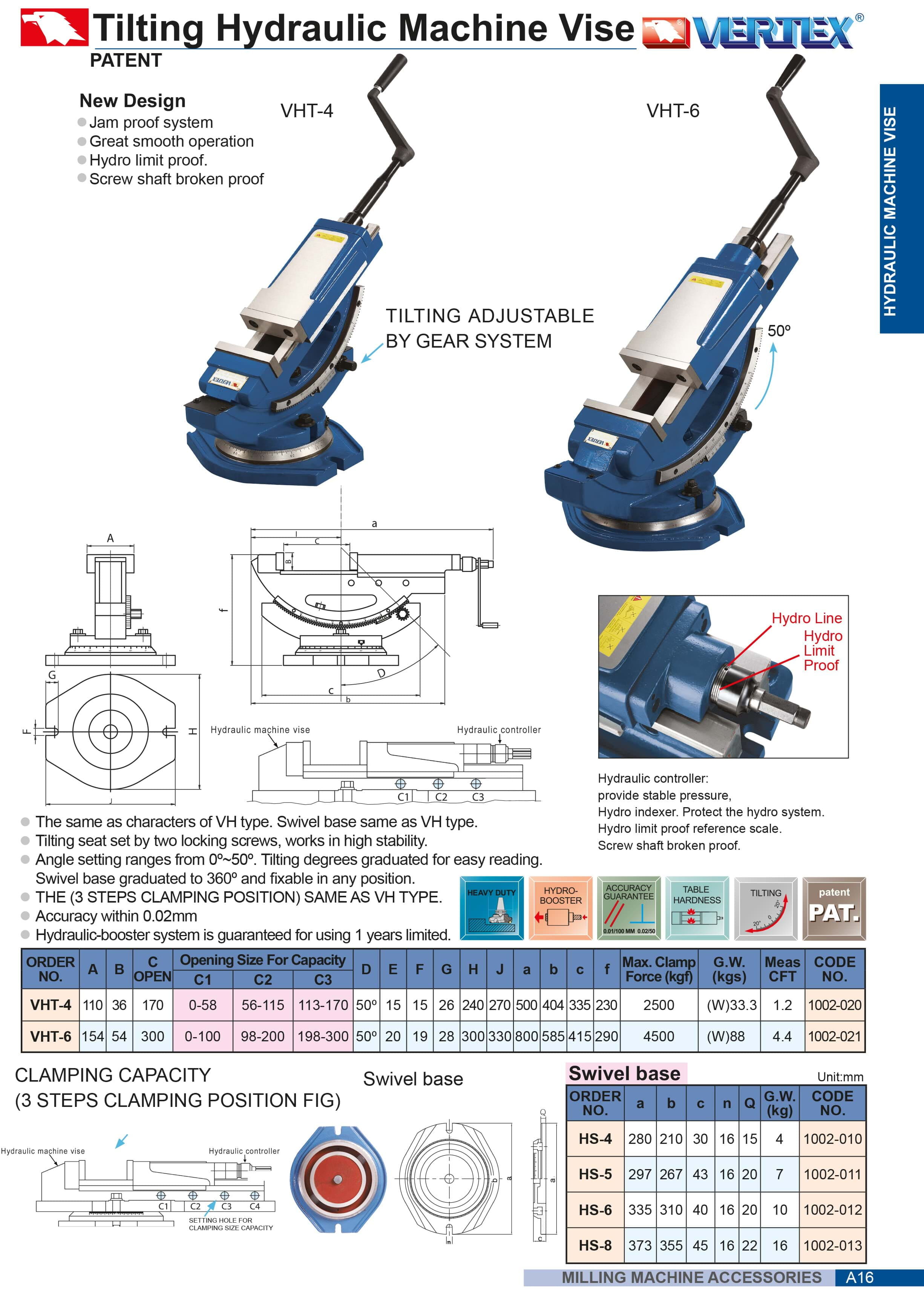

Vertex Hydraulischer Maschinenschraubstock

Der Vertex Hydraulischer Maschinenschraubstock ist ein kraftvoller, kippbarer Schraubstock für präzise Spannaufgaben in Fertigung und Montage

• Hydraulischer Maschinenschraubstock »VHT-4« von Vertex
• Klemmkraft 2500 kgf für sicheres Spannen
• Spannbereich 0–170 mm für vielseitige Werkstücke
• Präzision bis 0,01 mm für feine Bearbeitung
• Vorwärts kippbar für flexible Positionsarbeit

Kraft und Genauigkeit für produktive Bearbeitung

Mit seinem hydraulschen Antrieb liefert der Schraubstock eine konstante Klemmkraft von 2500 kgf, die auch bei wechselnden Werkstückformen sicheren Halt gewährleistet. Diese Kraft reduziert Rutschen während spanender Bearbeitung und erhöht die Prozesssicherheit. Die Genauigkeit von 0,01 mm ermöglicht wiederholbare Ergebnisse bei Serien und Einzelteilen, sodass Nacharbeit minimiert und Taktzeiten stabilisiert werden. Für Anwender bedeutet das messbar geringere Ausschussraten und planbare Fertigungsabläufe.

Flexibilität dank kippbarer Ausführung

Die vorwärts kippbare Konstruktion erlaubt variable Positionierung des Werkstücks ohne aufwändige Umspannung. Anwender profitieren von einfacher Zugänglichkeit für Fräsen, Bohren und Schleifen, weil das Bauteil in optimaler Lage fixiert werden kann. Die Spannweite 0–170 mm deckt dabei einen breiten Bereich an Bauteilgrößen ab, sodass sich der Schraubstock für unterschiedliche Werkstücke und Losgrößen eignet. Eine kippbare Ausführung ist besonders vorteilhaft bei komplexen Bearbeitungsfolgen.

Robuste Konstruktion und Handhabungskomfort

Das Gesamtgewicht von 33,3 kg und die kompakten Abmessungen 500x240x230 mm sorgen für Standfestigkeit ohne übermäßigen Platzbedarf an der Werkbank. Die hydraulische Bauart reduziert manuelle Kraftanstrengung und ermöglicht gleichmäßiges Anziehen der Spannbacken. Technische Begriffe kurz erklärt: Unter Klemmkraft versteht man die maximale Halteenergie in Kilogrammkraft; die Öffnung gibt den maximalen Abstand der Backen in Millimetern an. Diese Klarheit unterstützt die Auswahl für konkrete Maschinenaufgaben.

Einsatzempfehlung und passende Anwenderprofile

Der Schraubstock richtet sich an Werkstätten, Maschinenbauer und Produktionsbetriebe mit mittleren bis hohen Anforderungen an Präzision und Wiederholbarkeit. Besonders geeignet ist das Modell für Fräs- und Bohrzentren, in denen zügige Rüstwechsel und sichere Spannlösungen gefragt sind. Die Hydraulik erlaubt kurze Spannzyklen, wodurch sich Durchsatz und Wirtschaftlichkeit steigern lassen. Für Anwender mit Schwerpunkt Serienfertigung bietet das Gerät einen direkten Beitrag zur Prozessoptimierung.

Wir empfehlen den Einsatz des Vertex Hydraulischen Maschinenschraubstocks als langlebige Spannlösung für anspruchsvolle Bearbeitungsaufgaben; technische Beratung und Lieferung erfolgen zuverlässig über Metav, erreichbar per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930

Produktmerkmale

• Artikelnummer: VHT-4
• Marke: Vertex
• Bezeichnung: Hydraulischer Maschinenschraubstock kippbar
• Typ: Hydraulisch

Fakten

• Klemmkraft: 2500 kgf
• Öffnung: 0-170 mm
• Gewicht: 33,3 kg

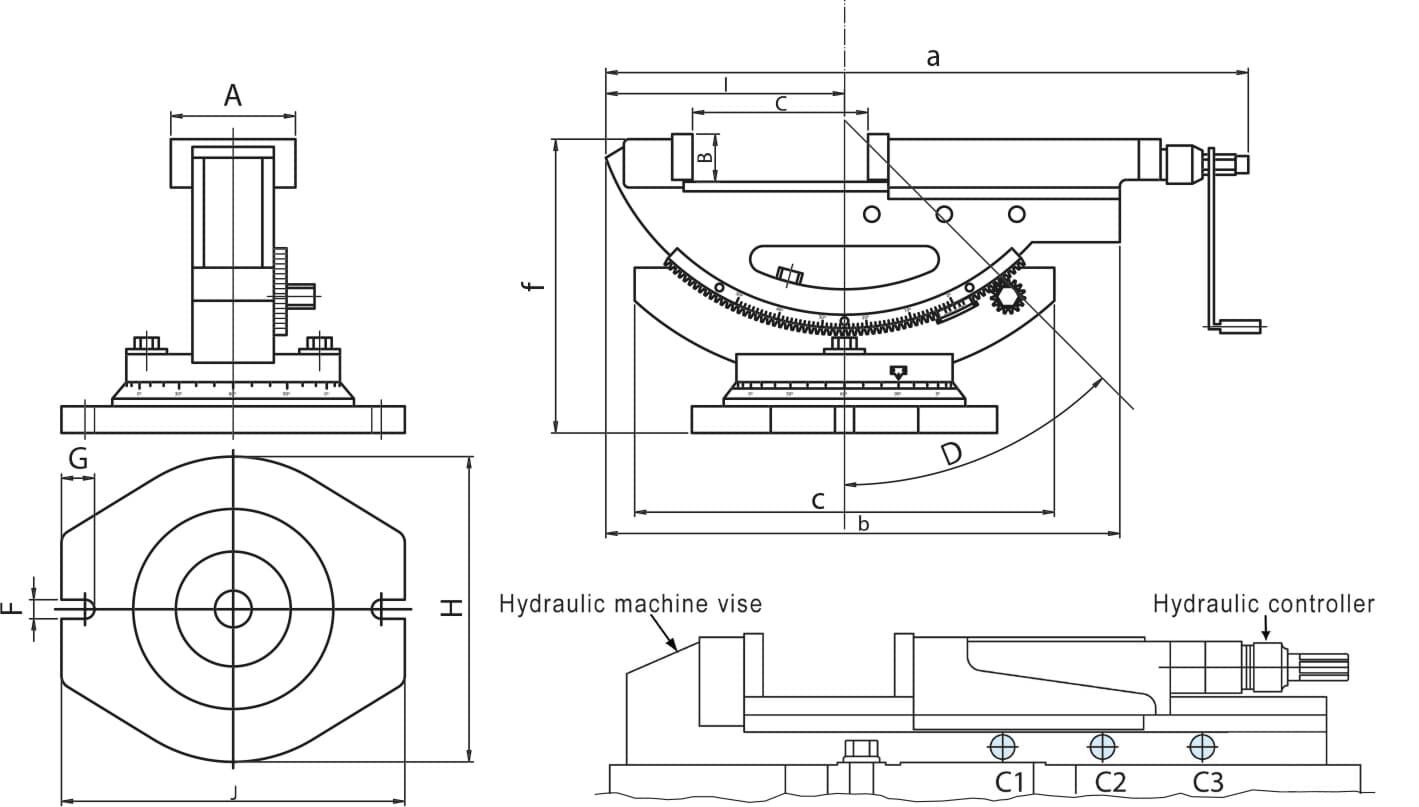

• Abmessungen: 500x240x230 mm
• Genauigkeit: 0,01 mm

Besonderheiten

• Vorwärts kippbar
• EClass: 21020601
• ETIM: EC002173
• UID: VHT-4

FAQ

Wie groß ist die maximale Öffnung des Schraubstocks?
Die maximale Öffnung beträgt 0–170 mm, sodass unterschiedlich große Werkstücke sicher im Vertex Hydraulischen Maschinenschraubstock (VHT-4) gespannt werden können.

Welche Klemmkraft liefert das Gerät?
Der Schraubstock erreicht eine Klemmkraft von 2500 kgf, was für sichere Haltekräfte bei den meisten Zerspanungsaufgaben ausreicht.

Ist der Schraubstock für Serienfertigung geeignet?
Ja, der Hydraulische Maschinenschraubstock von Vertex wurde für wiederholbare Spannprozesse entwickelt und eignet sich besonders für Serien- und Mehrfachbearbeitung.

Wie genau ist die Spann- und Positioniergenauigkeit?
Die Wiederholgenauigkeit liegt bei 0,01 mm, wodurch der VHT-4 präzise Bearbeitungsschritte unterstützt und die Prozessqualität verbessert.

Kann die kippbare Funktion die Zugänglichkeit beim Fräsen verbessern?
Die Vorwärts kippbare Ausführung ermöglicht bessere Zugänglichkeit und reduziert Rüstzeiten, wodurch sich Bearbeitungsflexibilität und Produktivität erhöhen.

Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
