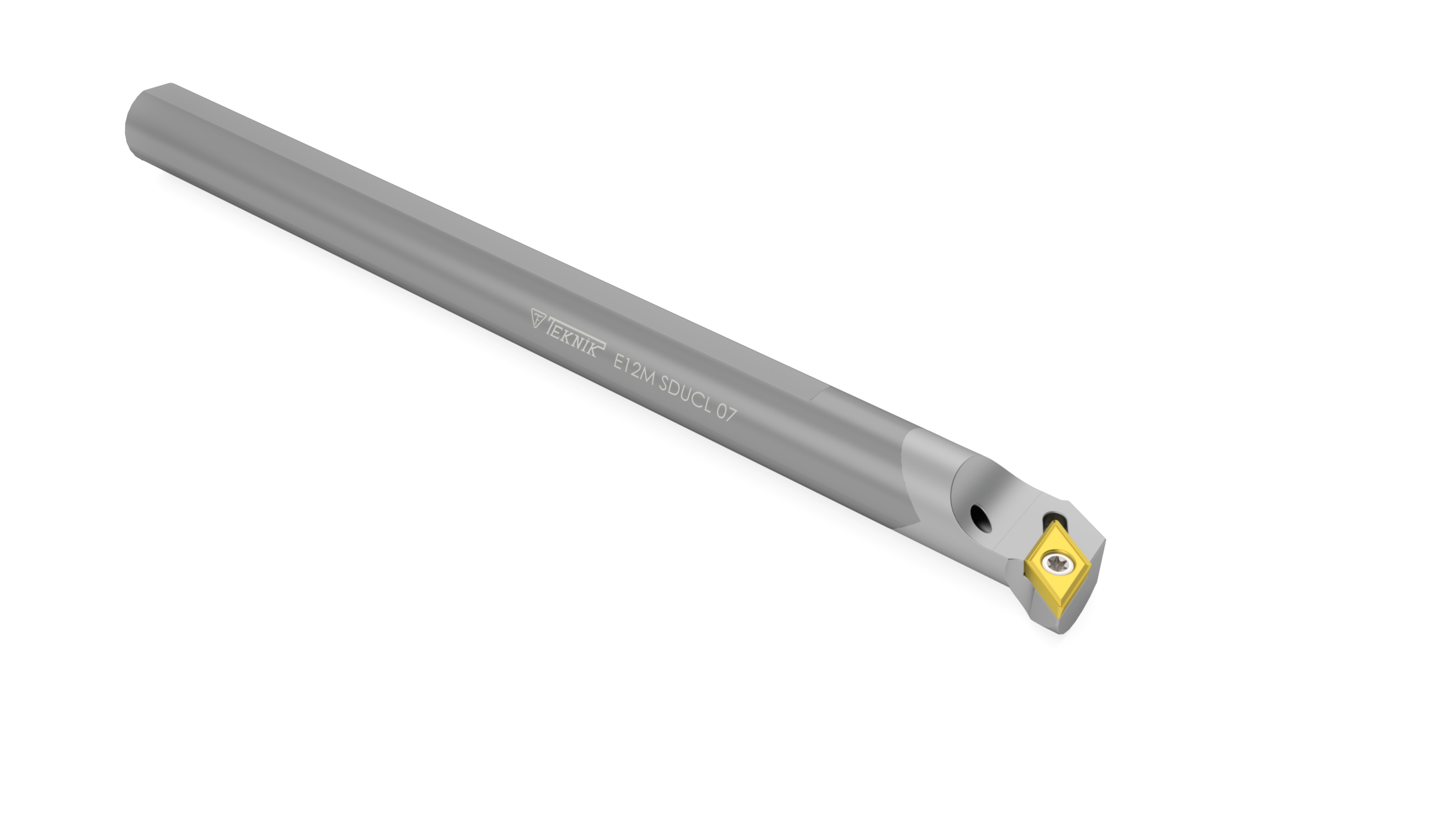

Bohrstange SDUC mit Innenkühlung

Bohrstange SDUC mit Innenkühlung für effiziente Zerspanungsvorgänge und verbesserte Spanabfuhr bei anspruchsvollen Bearbeitungen

• Innenkühlung integriert für verbesserte Spanabfuhr
• Für DCMT 0702 Wendeplatten geeignet
• Vollhartmetall-Ausführung, hohe Verschleißfestigkeit
• Aufnahme Ø16 mm, Durchmesser 20 mm
• Schneidenhöhe 11 mm für stabile Schnitte

Kühlmittelführung direkt an der Schneide für höhere Produktivität

Die integrierte Innenkühlung führt das Kühlmittel unmittelbar an die Schneide und sorgt so für schnellere Spanabfuhr und niedrigere Temperatur im Schnittbereich. Das Ergebnis ist eine höhere Standzeit der Schneiden und die Möglichkeit, die Schnittgeschwindigkeit zu optimieren. Gerade bei Serienfertigungen reduziert diese Eigenschaft Rüstzeiten und stillstandsbedingte Kosten, weil weniger Nacharbeit und seltenerer Plattenwechsel anfallen.

Hartmetall-Ausführung für konstante Schnittqualität

Die Ausführung aus Vollhartmetall bietet hohe Festigkeit und Abriebfestigkeit auch bei kontinuierlichem Einsatz. Die Schneidenhöhe 11 mm gewährleistet stabile Schnittbedingungen und minimiert Vibrationen, was die Oberflächenqualität der Werkstücke verbessert. Durch diese Kombination lassen sich wiederholgenaue Bohrungen realisieren, die die Prozesssicherheit in hochwertigen Fertigungsumgebungen erhöhen.

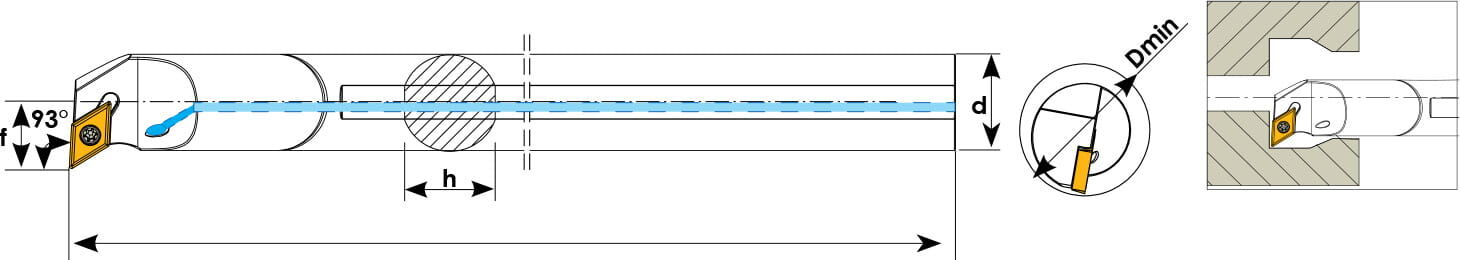

Kompatibilität und Maßhaltigkeit für flexible Einsatzfelder

Die Haltergeometrie mit Aufnahme Ø16 mm und einem Gesamtdurchmesser von Durchmesser 20 mm bei einer Gesamtlänge 200 mm macht die Stange kompatibel zu gängigen Halterungen und ermöglicht variantenreiche Einsatzszenarien. Die Konstruktion ist für linksschneidende Bearbeitungen ausgelegt und akzeptiert DCMT 0702 Wendeplatten, sodass ein schneller Plattenwechsel die Umrüstzeiten verkürzt und die Anlagenverfügbarkeit steigert.

Montagefreundlichkeit und sicheres Befestigen

Die Schneidplatte wird über die Torx Schraube M2,5x5,5 sicher fixiert; zum Anziehen dient der Torx Schlüssel T8, der eine formschlüssige Verbindung und reproduzierbares Anzugsdrehmoment ermöglicht. Die Innenkühlung verlangt eine fachgerechte Anschlussprüfung vor dem Betrieb, damit Kühlmittelwege frei bleiben und die Kühlmittelversorgung gleichmäßig erfolgt. Regelmäßige Kontrolle der Schrauben und der Kühlkanäle verlängert die Lebensdauer der Stange und der Wendeplatten.

Empfehlung: Die SDUC mit Innenkühlung von Teknik Makina über Metav Werkzeuge dient als zuverlässige Lösung für produktive Fertigungsprozesse; bei technischen Fragen eMail: info@metav-werkzeuge.com oder Telefon: +49 2822 7131930

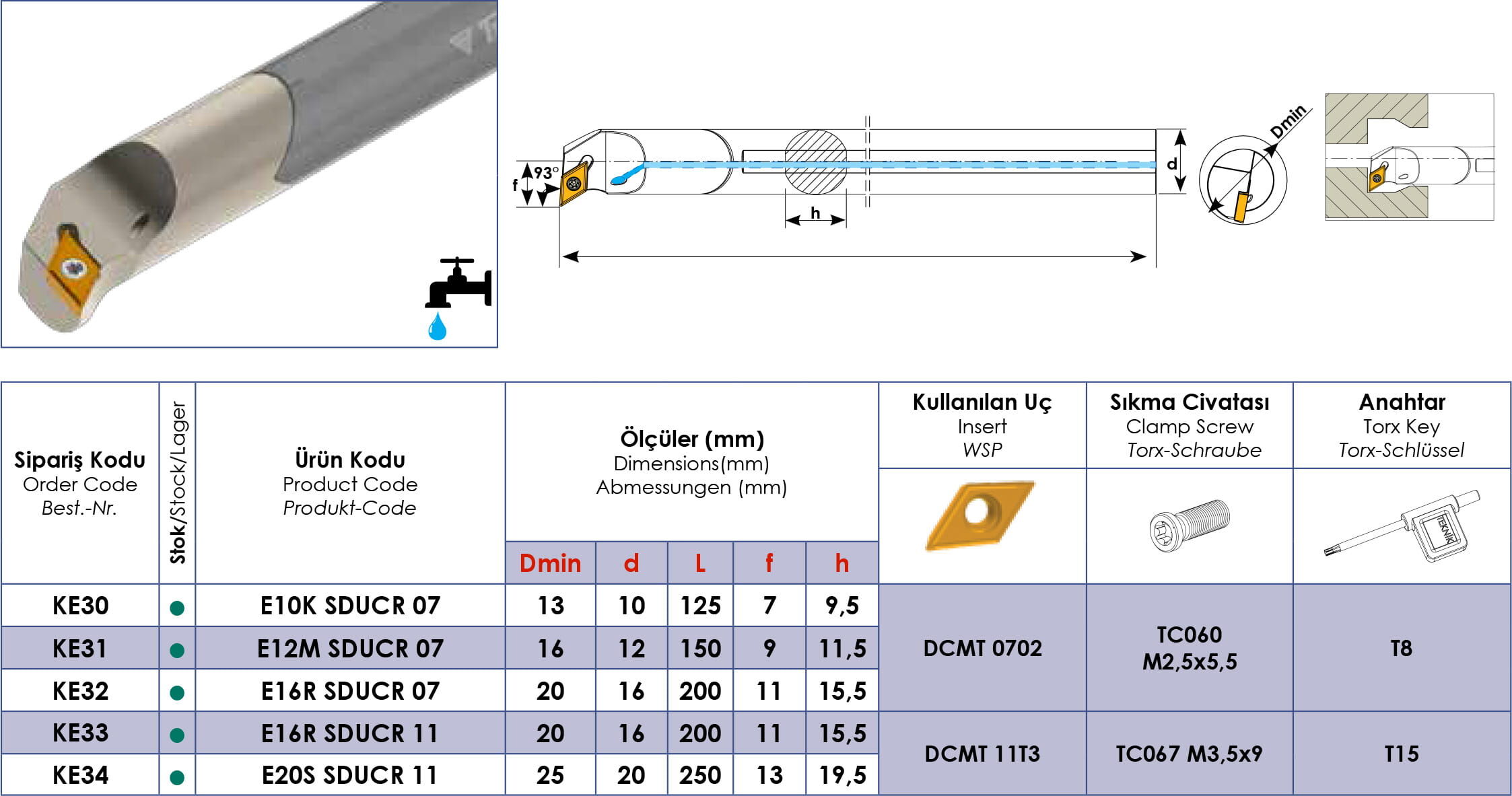

Produktmerkmale

• Artikelnummer: KE42TM
• Marke: Teknik Makina
• Bezeichnung: Bohrstange SDUC mit Innenkühlung
• ISO Bezeichnung: E16R SDUCL 07

Fakten

• Durchmesser: 20 mm
• Gesamtlänge: 200 mm
• Aufnahme: 16 mm
• Schneidenhöhe: 11 mm
• Gewicht: 0,2 kg

Besonderheiten

• Material: Vollhartmetall
• Innenkühlung: ja (Kühlmittelzufuhr intern)
• Schnittrichtung: links
• Torx Schlüssel: T8 (zum Anziehen der Schraube)
• Torx Schraube: M2,5x5,5 (Befestigung der Wendeplatte)
• Für Wendeplatten: DCMT 0702
• Bohrstange Bezeichnung ISO: E16R SDUCL 07

FAQ

Wie wird die Innenkühlung bei der Bohrstange angeschlossen?
Die Bohrstange SDUC mit Innenkühlung von Teknik Makina benötigt eine dichte Kühlmittelzufuhr an der Halteraufnahme; vor dem ersten Einsatz sind die Kühlmittelleitungen auf Dichtheit zu prüfen, damit die Kühlmittelzufuhr an der Schneide konstant bleibt.

Welche Wendeplatten passen auf die Bohrstange?
Für die SDUC mit Innenkühlung sind DCMT 0702 Wendeplatten vorgesehen; diese Plattengröße erlaubt einen schnellen Plattenwechsel und sorgt für stabile Schnittbedingungen.

Welchen Schlüssel benötigt man für den Plattenwechsel?
Zum Befestigen der Wendeplatte wird die Torx Schraube M2,5x5,5 verwendet; der passende Torx Schlüssel ist T8 und ermöglicht ein sicheres und reproduzierbares Anziehen.

Für welche Halterung ist die Bohrstange ausgelegt?
Die Konstruktion mit Aufnahme Ø16 mm ist kompatibel zu standardisierten Haltern für 16 mm Aufnahmen und bietet damit einfache Integration in vorhandene Maschinenbestückungen.

Was verbessert die Vollhartmetall-Ausführung bei Dauerbetrieb?
Die Vollhartmetall-Ausführung steigert die Abriebfestigkeit und sorgt für konstante Maßhaltigkeit über längere Standzeiten, wodurch Stillstands- und Werkzeugwechselzeiten reduziert werden.
