20mm Bohrstange SVQC für VCMT 1103 Innenkühlung, M2,5x6,5 Torx T8 - Teknik Makina

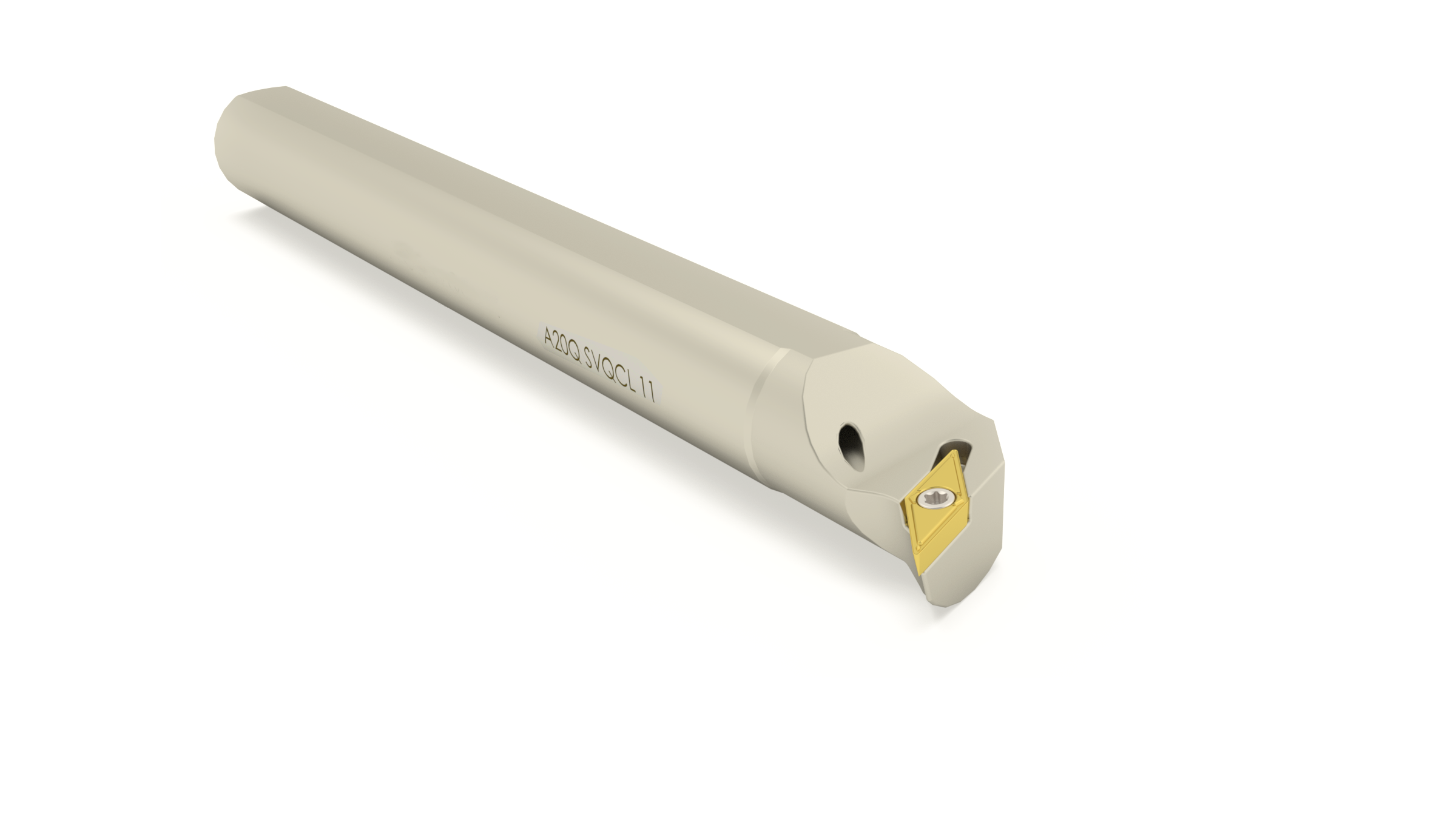

Bohrstange KA319TM — SVQC für VCMT Wendeplatten

Die Bohrstange KA319TM ist eine präzise gefertigte Halterung für VCMT 1103 Wendeplatten und eignet sich für anspruchsvolle Bohr- und Ausbohraufgaben in der Zerspanung, speziell konzipiert für stabile Aufnahme und zuverlässige Spanabfuhr.

• Bohrstange »KA319TM« mit Innenkühlung
• Passend für VCMT 1103 Wendeplatten
• ISO-Bezeichnung A16Q SVQCL für hohe Steifigkeit
• Durchmesser 20 mm, Gesamtlänge 180 mm
• Torx Schraube M2,5x6,5, Torx Schlüssel T8

Präzision und Stabilität bei Bohrungen

Die Halterkonstruktion der KA319TM gewährleistet eine feste Spannlage der Wendeplatte und reduziert Vibrationen, was die Rundlaufgenauigkeit verbessert. Durch die optimierte Klemmstelle bleibt die Schneidkante stabil, sodass Werkzeugstandzeiten steigen und Nachbearbeitungen reduziert werden. Die Kombination aus A16Q SVQCL Aufnahme und präziser Fertigung sorgt für reproduzierbare Resultate bei Serien- und Einzelteilen.

Innenkühlung für konstante Spanabfuhr

Die integrierte Innenkühlung führt Kühlschmierstoff direkt zur Schneidzone und verhindert Wärmeaufbau an der Schneide. Dadurch verbessert sich die Spanformung und die Lebensdauer der Wendeplatte verlängert sich spürbar. Anwender profitieren von konstanteren Schnittbedingungen und weniger thermisch bedingten Werkzeugausfällen, besonders bei tiefen Bohrungen und schwierigen Werkstoffen.

Kompatibilität, Montage und Befestigung

Die Bohrstange ist speziell auf VCMT 1103 Indexplatten ausgelegt und ermöglicht schnellen Plattenwechsel. Die Wendeplatte wird mit einer Torx Schraube M2,5x6,5 fixiert; zum Anziehen dient der Torx Schlüssel T8, was eine sichere und reproduzierbare Klemmkraft gewährleistet. Diese einfache Handhabung spart Rüstzeit und erhöht die Prozesssicherheit in der Fertigung.

Einsatzspektrum und Vorteile im Arbeitsalltag

Mit Durchmesser 20 mm und Gesamtlänge 180 mm eignet sich das Werkzeug für vielseitige Bohr- und Ausbohraufgaben in der Zerspanung von Metallen. Die robuste Ausführung unterstützt gleichmäßige Schnittbedingungen und ist auf langlebige Nutzung ausgelegt. Durch die klare Kompatibilitätsangabe lassen sich passende Wendeplatten schnell auswählen, sodass Umrüstzeiten minimiert werden.

Empfehlung: Für präzise Bohrarbeiten mit VCMT 1103 empfehlen wir die Bohrstange KA319TM von Teknik Makina – fachkundige Beratung und Bestellung direkt über Metav Werkzeuge; eMail: info@metav-werkzeuge.com, Telefon: +49 2822 7131930

Technische Daten

• Artikelnummer: KA319TM
• Marke: Teknik Makina
• Bezeichnung: Bohrstange SVQC für VCMT Wendeplatten
• ISO-Bezeichnung: A16Q SVQCL

Fakten

• Durchmesser: 20 mm
• Gesamtlänge: 180 mm
• Gewicht: 0.271 kg

Besonderheiten

• Innenkühlung: Ja
• Passend für: VCMT 1103 Wendeplatten (Indexplatte)
• Torx Schraube: M2,5x6,5
• Torx Schlüssel: T8

FAQ

Wie stelle ich sicher, dass die Wendeplatte richtig sitzt?
Die Bohrstange KA319TM von Teknik Makina verwendet die Torx Schraube M2,5x6,5; mit dem Torx Schlüssel T8 lässt sich die Schraube mit definierter Kraft anziehen, sodass die VCMT 1103 Wendeplatte sicher und plan aufliegt.

Ist die Bohrstange für gekühlte Bearbeitung geeignet?
Ja, die KA319TM verfügt über eine Innenkühlung, die den Kühlschmierstoff direkt zur Schneidkante führt und so die Standzeit der VCMT 1103 Wendeplatten erhöht.

Welche Abmessungen sind relevant für die Maschinenaufnahmen?
Wichtige Maße sind der Durchmesser von 20 mm und die Gesamtlänge von 180 mm; diese Werte bestimmen die Aufnahme und Einsatzlänge im Werkzeughalter.

Kann die Bohrstange bei tiefen Bohrungen eingesetzt werden?
Durch die Innenkühlung und die stabile ISO-Aufnahme A16Q SVQCL bietet die Bohrstange KA319TM konstante Schnittbedingungen auch bei tieferen Bohroperationen.
