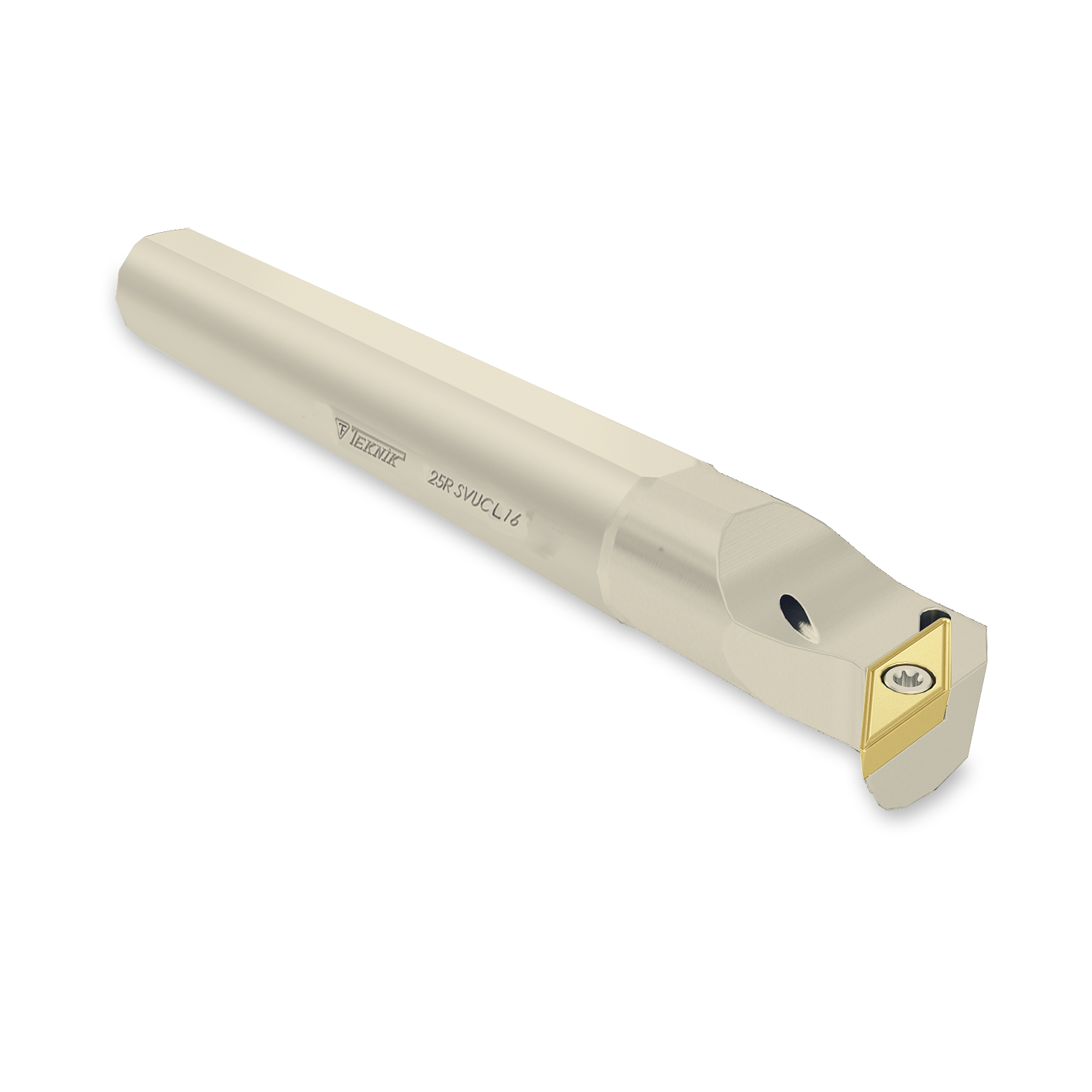

Bohrstange »KA306TM« – SVUC für VCMT Wendeplatten

Eine Bohrstange, konzipiert für Innenbearbeitung mit linkem Einstechwinkel und Wendeplatten vom Typ VCMT 1604, ideal für präzise Ausdreh- und Längsbohrarbeiten

• Bohrstange »KA306TM« von Teknik Makina
• Für VCMT 1604 Indexierbare Wendeplatten geeignet
• Innenkühlung sorgt für gezielte Kühlschmierstoffzufuhr
• Schaft Ø 32 mm für hohe Stabilität
• Gesamtlänge 300 mm für tiefe Bohrungen

Präzision und Wirtschaftlichkeit für den Fertigungsalltag

Die KA306TM bietet durch die Kombination aus steifer Schaftgeometrie und optimierter Aufnahme für VCMT 1604 eine deutliche Reduzierung von Ausschuss und Nacharbeit. Die A32T SVUCL ISO-Bezeichnung beschreibt die standardisierte Aufnahmekonfiguration, die eine sichere Klemmung und wiederholgenaue Positionierung der Wendeplatte gewährleistet. Durch die gezielte Anpassung des Schnittwinkels 93° werden Schnittkräfte vorteilhaft verteilt, was die Werkzeugstandzeit erhöht und die Produktionskosten pro Bauteil senkt.

Längere Standzeiten dank aktiver Innenkühlung

Die integrierte Innenkühlung führt Kühlschmierstoff direkt an die Schneidkante und verbessert so Spanabfuhr und Wärmeabführung erheblich. Das Ergebnis ist eine stabilere Schnittzone, geringere Randzonenverhärtung und konstant bessere Oberflächengüten. Anwender profitieren von weniger Werkzeugwechseln und planbaren Fertigungszyklen, denn eine kühle Spanzone reduziert Verschleiß und erhöht die Lebensdauer der Wendeplatten.

Robuste Konstruktion für vibrationsarme Bearbeitung

Mit einem Außendurchmesser von 40 mm, einem Schaftdurchmesser von 32 mm und einer Schneidenhöhe von 50 mm liefert die Bohrstange hohe Biegesteifigkeit und geringe Schwingneigung. Die Ausführung mit Aufnahmebezeichnung A32T SVUCL und passender Klemmhalterkennzeichnung unterstützt eine sichere Montage und minimiert Spiel. Diese Konstruktion ermöglicht reproduzierbare Ergebnisse auch bei anspruchsvollen Einspannverhältnissen und trägt zur Prozessstabilität in der Fertigung bei.

Einfache Integration und linke Schnittrichtung

Die KA306TM ist für linke Schnittrichtung ausgelegt und eignet sich damit für spezifische Maschinenkonfigurationen und Bearbeitungsstrategien. Die Gesamtlänge von 300 mm erlaubt Bearbeitungen in tieferen Bohrungen, ohne auf Stabilität verzichten zu müssen. Die Kompatibilität mit VCMT 1604 macht den Wechsel von Wendeplatten schnell und wartungsarm; ungewöhnliche Anpassungen an vorhandene Halter entfallen in der Regel.

Für planbare Produktivität und geringere Stillstandszeiten empfiehlt Metav die Bohrstange KA306TM von Teknik Makina als Lösung für präzise Innenbearbeitung – bei Fragen zur Anwendung oder Einspannempfehlungen steht das Metav Technikteam gern zur Verfügung unter info@metav-werkzeuge.com oder +49 2822 7131930.

Produktmerkmale

• Artikelnummer: KA306TM
• Marke: Teknik Makina
• Bezeichnung: Bohrstange SVUC für VCMT Wendeplatten
• ISO-Bezeichnung: A32T SVUCL

Fakten

• Schaftdurchmesser: 32 mm
• Außendurchmesser: 40 mm
• Schneidenhöhe: 50 mm
• Gesamtlänge: 300 mm
• Schnittwinkel: 93
• Gewicht: 1.812 kg

Besonderheiten

• Innenkühlung: ja (gezielte Kühlmittelzufuhr an die Schneidkante)
• Schnittrichtung: links
• Passend für Wendeplatten: VCMT 1604
• Klemmhalterbezeichnung: 16

FAQ

Welche Wendeplatten passen auf die Bohrstange?
Die Bohrstange KA306TM von Teknik Makina ist ausgelegt für VCMT 1604 Wendeplatten und erlaubt schnellen Plattenwechsel bei indexierbaren Schneidplatten.

Wie unterstützt die Innenkühlung die Bearbeitung?
Die Innenkühlung der KA306TM führt Kühlschmierstoff direkt zur Schneidkante, verbessert Spanabflug und Wärmeabfuhr und verlängert so die Standzeit der eingesetzten Wendeplatten.

Ist die Bohrstange für linkshändige Bearbeitung geeignet?
Ja, die Schnittrichtung der Bohrstange ist links ausgelegt; das beeinflusst Einspann- und Vorschubrichtung bei der Maschineneinrichtung.

Welche Vorteile bringt der Schaftdurchmesser von 32 mm?
Der Schaftdurchmesser 32 mm sorgt für erhöhte Steifigkeit und reduzierte Vibration, was die Bearbeitungsqualität und Werkzeugstandzeit verbessert.

Wie lang ist die Bohrstange und für welche Tiefen ist sie geeignet?
Die Gesamtlänge beträgt 300 mm, wodurch sich die KA306TM für Bearbeitungen in moderaten bis tiefen Bohrungen eignet, ohne Kompromisse bei der Stabilität einzugehen.
