20mm Bohrstange A16Q SVUCL, VCMT 1103, linksschnitt, Innenkühlung, 180mm Gesamtlänge - Teknik Makina

Kompakte Innenkühlung, 20 mm Schaft und 30 mm Schneidenhöhe sorgen für präzise Innenbohrungen und hohe Standzeiten; die Ausführung für VCMT 1103 Wendeplatten ermöglicht sichere Werkzeugaufnahmen. Bestellen Sie die Bohrstange direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an.

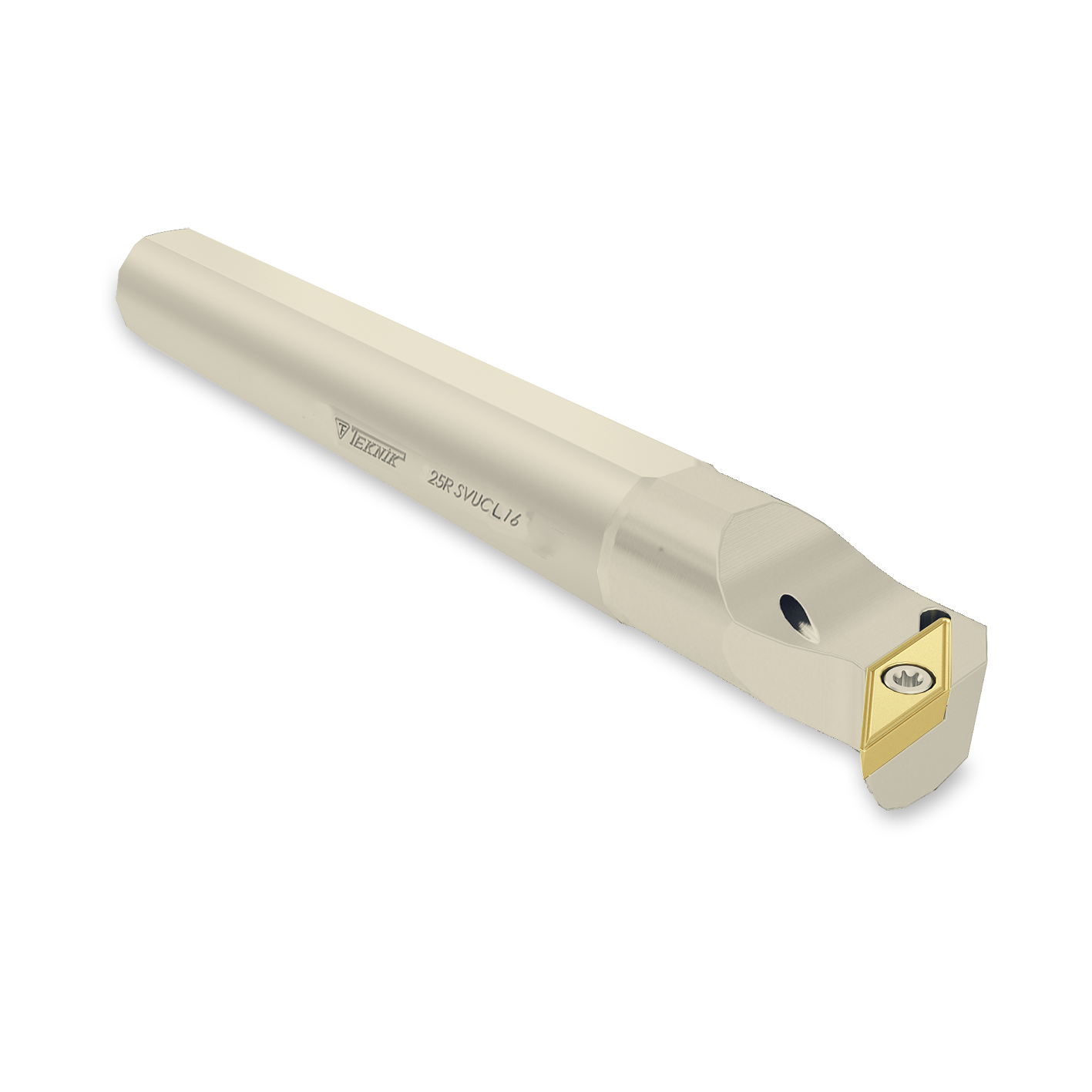

Bohrstange A16Q SVUCL (KA300TM)

Die Bohrstange A16Q SVUCL ist für Innenbohrungen mit VCMT 1103 Wendeplatten konzipiert und bietet durch Innenkühlung eine verbesserte Spanabfuhr.

• Anwendung: für VCMT 1103 Wendeplatten
• Innenkühlung für optimierte Spanabfuhr
• Schaft Ø 20 mm für stabile Führung
• Schneidenhöhe 30 mm für langlebige Schneiden
• Linksschneidend für spezielle Zerspanungsaufgaben

Präzision und Standzeit durch durchdachte Schneidegeometrie

Die Kombination aus Schnittwinkel 93° und einer Schneidenhöhe von 30 mm führt zu einer robusten Schneidkante, die bei wiederholter Nutzung stabil bleibt. Durch die ausgelegte Geometrie wird die Schnittkraft gleichmäßig verteilt, was zu geringerer Werkzeugbelastung und längerer Standzeit führt. Diese Eigenschaft macht das Werkzeug besonders geeignet für anspruchsvolle Innenbohrarbeiten, bei denen konstante Maßhaltigkeit wichtig ist.

Effiziente Spanabfuhr dank Innenkühlung

Die integrierte Innenkühlung sorgt für direkte Kühlschmierstoffzufuhr an die Schneide, reduziert Hitzeentwicklung und verbessert die Spanabfuhr. Das Ergebnis ist eine geringere Wärmebelastung der Wendeplatten und ein stabileres Zerspanungsverhalten. Anwender profitieren dadurch von konstanteren Oberflächenqualitäten und reduziertem Werkzeugverschleiß bei längerem Dauereinsatz.

Mechanische Stabilität und Handhabung

Der Schaft Ø 20 mm in Verbindung mit einem Schaftdurchmesser von 16 mm bietet eine stabile Führung im Klemmhalter und minimiert Schwingungen. Die linksschneidende Ausführung eignet sich für spezifische Schnittbedingungen und Werkstoffpaarungen, bei denen diese Drehrichtung bessere Spanbildung ermöglicht. Dadurch lassen sich Prozesse mit hoher Wiederholgenauigkeit realisieren.

Passgenauigkeit für VCMT Wendeplatten und Einsatzempfehlung

Die Ausführung ist speziell auf VCMT 1103 Wendeplatten abgestimmt, was einfache Montage und zuverlässigen Sitz gewährleistet. Durch die gezielte Abstimmung von Aufnahme und Schneidenhöhe wird ein geringer Spielraum zwischen Halter und Wendeplatte erreicht, was zu besserer Kraftübertragung und präziseren Bohrbildern führt. Bei Fragen zur optimalen Schnittdatenempfehlung berät Metav Werkzeuge gern persönlich.

Kontaktieren Sie Metav Werkzeuge für Beratung und Bestellabwicklung zur Bohrstange A16Q SVUCL von Teknik Makina: eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930

Produktmerkmale

• Artikelnummer: KA300TM
• Marke: Teknik Makina
• Bezeichnung: Bohrstange
• Bezeichnung ISO: A16Q SVUCL
• Ausführung: SVUC für VCMT Wendeplatten

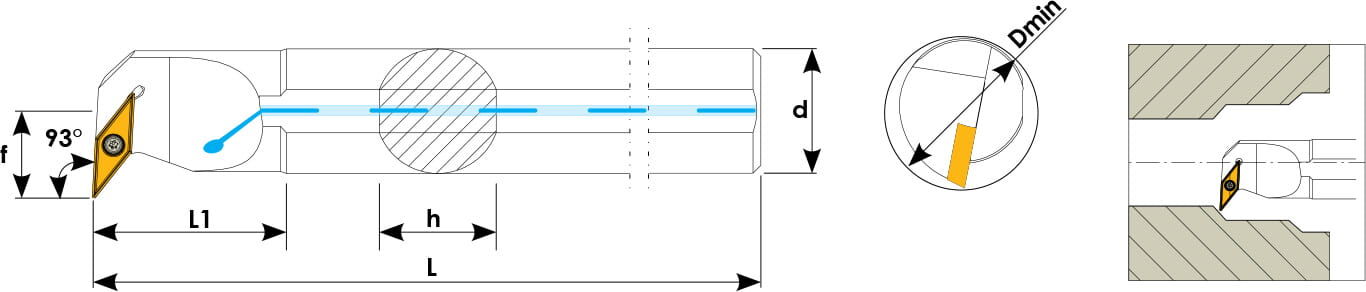

Fakten

• Gesamtlänge: 180 mm
• Durchmesser: 20 mm
• Schaftdurchmesser: 16 mm
• Schneidenhöhe: 30 mm
• Schnittwinkel: 93°
• Gewicht: 0.268 kg
• GTIN: 4061905156205

Besonderheiten

• Innenkühlung: ja (für verbesserte Spanabfuhr)
• Für Wendeplatten: VCMT 1103 (VCMT: Wendeplattenform für vielseitigen Einsatz)
• Schnittrichtung: links
• Klemmhalter: 11
• SKU: KA300TM

FAQ

Welche Wendeplatten passen für diese Bohrstange?
Die Bohrstange A16Q SVUCL von Teknik Makina ist für VCMT 1103 Wendeplatten ausgelegt. Die Ausführung KA300TM gewährleistet eine sichere Aufnahme der VCMT 1103 Einsätze und erleichtert so schnelle Wechsel und reproduzierbare Ergebnisse.

Eignet sich das Werkzeug für Kühlmittelgestützte Bearbeitung?
Ja. Dank der integrierten Innenkühlung liefert die Bohrstange KA300TM von Teknik Makina die Kühlmittelzufuhr direkt an die Schneide, was die Spanabfuhr verbessert und die Lebensdauer der Wendeplatten verlängert.

Welche Abmessungen sind relevant für den Einsatz?
Wesentliche Maße sind: Durchmesser 20 mm, Schaftdurchmesser 16 mm und Gesamtlänge 180 mm. Diese Kennwerte beschreiben die Montage- und Einsatzmaße der Bohrstange A16Q SVUCL (KA300TM).

Welche Schnittgeometrie hat das Werkzeug?
Die Bohrstange verfügt über einen Schnittwinkel von 93° und eine linksschneidende Ausführung. Diese Geometrie unterstützt stabile Schnittbedingungen und präzise Bohrbilder bei geeigneten Werkstoffen.

Wie beeinflusst die Schneidenhöhe die Standzeit?
Eine Schneidenhöhe von 30 mm sorgt für ausreichend Schneidenvolumen und bessere Wärmeableitung, was die Standzeit der eingesetzten VCMT 1103 Wendeplatten bei der Bohrstange KA300TM positiv beeinflusst.
