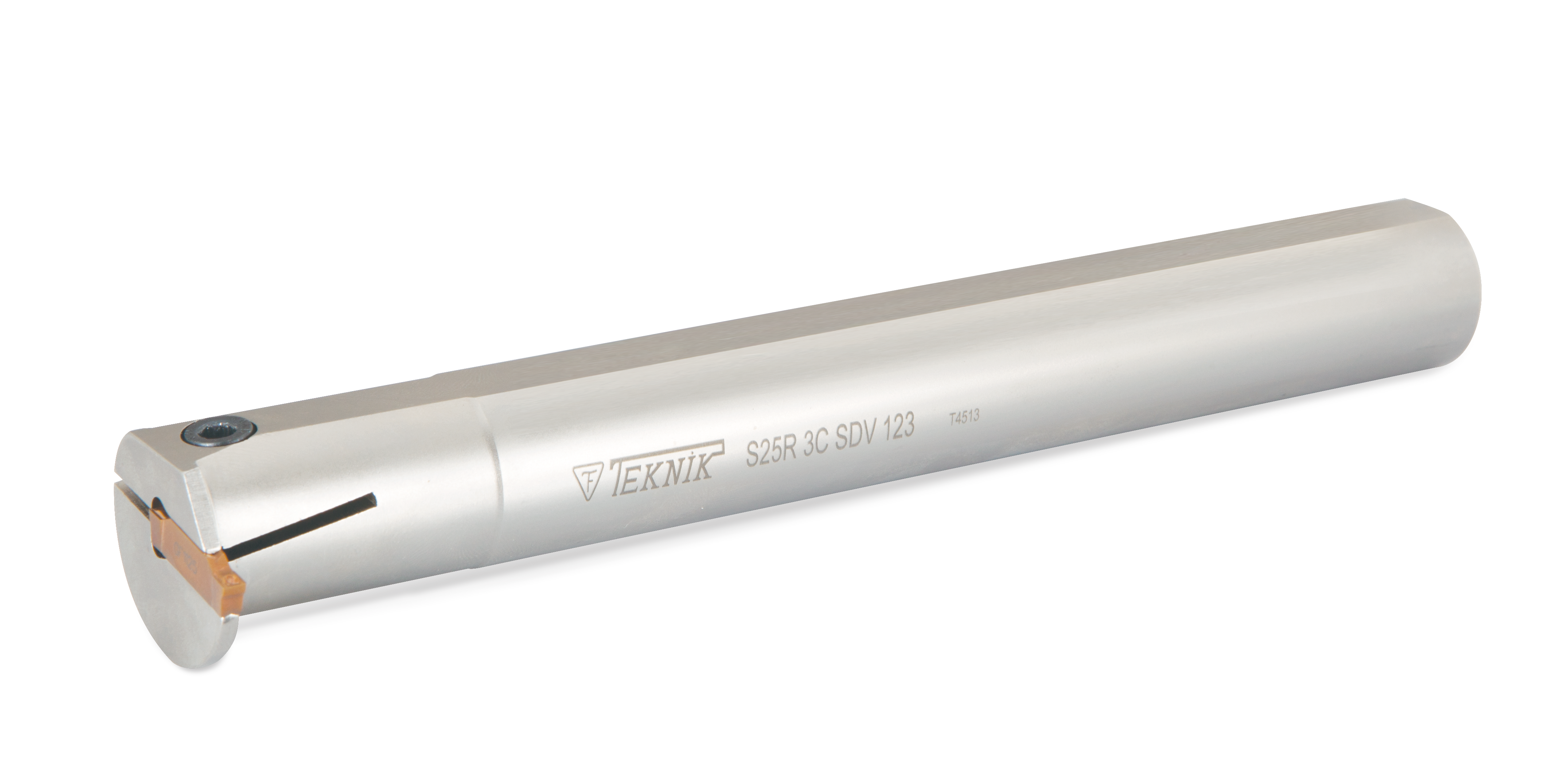

150mm Stechklemmhalter für 3C Wendeplatten Innenkühlung rechtsschneidend - Teknik Makina

Stechklemmhalter von Teknik Makina — Stechhalter für präzises Einstechen an Drehmaschinen

Stechklemmhalter zur Aufnahme von S25R Bohrstangen, ausgelegt für anspruchsvolle Einstechoperationen und kompatibel mit Sandvik 3C Wendeplatten

• Präzise Klemmung für 3C Wendeplatten
• S25R Aufnahme für stabile Werkzeugführung
• Schaft Ø25 mm für gängige Maschinenaufnahmen
• Schneidenhöhe 40 mm für tiefe Werkzeugwege
• Gesamtlänge 200 mm für flexible Reichweite

Hohe Prozesssicherheit durch stabile Klemmung

Der Stechklemmhalter bietet eine robuste Klemmung, die Vibrationen reduziert und so die Standzeit der Wendeplatten erhöht. Mit der ausgelegten Aufnahme für S25R Bohrstangen sorgt das System für eine sichere Übertragung der Schnittkräfte und eine wiederholbare Positionierung. Das Ergebnis ist eine spürbare Reduktion von Nacharbeit und Rüstzeiten, was insbesondere bei Serienfertigung zu höheren Durchlaufleistungen führt. Die kompakte Geometrie unterstützt zudem eine konstante Spanabfuhr bei tiefen Schnitten.

Passgenauigkeit für Sandvik Wendeplatten und Programmplanung

Das Werkzeug ist explizit für Sandvik Wendeplatten ausgelegt und nimmt die Plattenserie 3C auf, wodurch sich die Auswahl geeigneter Schneiden vereinfacht. Durch diese Kompatibilität lässt sich vorhandener Lagerbestand an Schneiden direkt verwenden und sorgt für planbare Prozesskosten. Anwender profitieren von der geprüften Kombination aus Halter und Platte: präzise Schneidenlage, reproduzierbare Schnittbilder und eine einfache Integration in bestehende Bearbeitungsprogramme.

Technische Dimensionen für vielseitigen Einsatz

Die Abmessungen sind auf universelle Anforderungen abgestimmt: ein Schaftdurchmesser 25 mm, eine Schneidenhöhe 40 mm und eine Schneidenbreite 3 mm ermöglichen kontrollierte Einstechtiefen bei stabiler Werkzeugaufnahme. Die Gesamtlänge 200 mm bietet ausreichend Reichweite für Innen- wie Außenoperationen, während der Außendurchmesser 32 mm die Interaktion mit gängigen Maschinen-Setups erleichtert. Diese Parameter unterstützen eine wirtschaftliche Fertigung bei mittleren bis großen Losgrößen.

Einsatzempfehlung und einfache Handhabung

Montage und Wechsel der Wendeplatte erfolgen über den vorgesehenen Klemmmechanismus; die Konstruktion ist auf schnellen Wechsel und reproduzierbare Klemmwerte ausgelegt. Durch die Kombination von Halter und passender Platte entstehen saubere Schnittkanten und eine gleichmäßige Spanbildung. Für Anwender, die Sandvik 3C Platten einsetzen, bietet dieser Halter eine direkt nutzbare Lösung, die Umrüstzeiten minimiert und die Maschinenverfügbarkeit erhöht.

Setzen Sie den Stechklemmhalter von Teknik Makina gezielt dort ein, wo Sandvik 3C Wendeplatten genutzt werden; Metav Werkzeuge berät persönlich und liefert zuverlässig – eMail info@metav-werkzeuge.com, Telefon +49 2822 7131930

Technische Daten

• Artikelnummer: K720TM
• Marke: Teknik Makina
• Bezeichnung: Stechklemmhalter
• Aufnahme (Bohrstange ISO): S25R
• Klemmhalter Bezeichnung: 3C-R-123 SDV

Fakten

• Schaftdurchmesser: 25 mm
• Schneidenhöhe: 40 mm
• Schneidenbreite: 3 mm
• Durchmesser: 32 mm
• Gesamtlänge: 200 mm
• Gewicht: 0,784 kg

Besonderheiten

• Passend für Wendeplattenhersteller: Sandvik (Wendeplatten: 3C)
• Einsatzgebiet: Einstechen, Innenbearbeitung
• Bauform: Stechklemmhalter
• Kompatibilität: S25R Aufnahme

FAQ

Welche Wendeplatten passen auf diesen Halter?
Der Stechklemmhalter von Teknik Makina ist kompatibel mit Sandvik Wendeplatten der Sorte 3C; diese Kombination gewährleistet präzise Schneidenlage und einfache Einspannung.

Welche Aufnahme wird benötigt?
Für die Nutzung des Stechklemmhalters wird eine Bohrstange mit ISO-Bezeichnung S25R benötigt; die S25R-Aufnahme sorgt für stabile Werkzeugführung.

Für welche Schnitttiefen ist der Halter ausgelegt?
Die Schneidenhöhe von 40 mm und die Schneidenbreite 3 mm ermöglichen tiefe Einstechoperationen bei kontrollierter Spanform und geringerer Vibration.

Ist der Halter für Innen- und Außenbearbeitung geeignet?
Ja, die Gesamtlänge von 200 mm und der Durchmesser von 32 mm machen den Halter flexibel einsetzbar für Innen- sowie Außenoperationen an Drehmaschinen.

Wie unterstützt der Halter die Rüstzeitoptimierung?
Der robuste Klemmmechanismus und die standardisierte S25R-Aufnahme ermöglichen schnellen Plattenwechsel und reproduzierbare Positionierung, was Rüstzeiten reduziert und die Maschinenlaufzeit erhöht.
