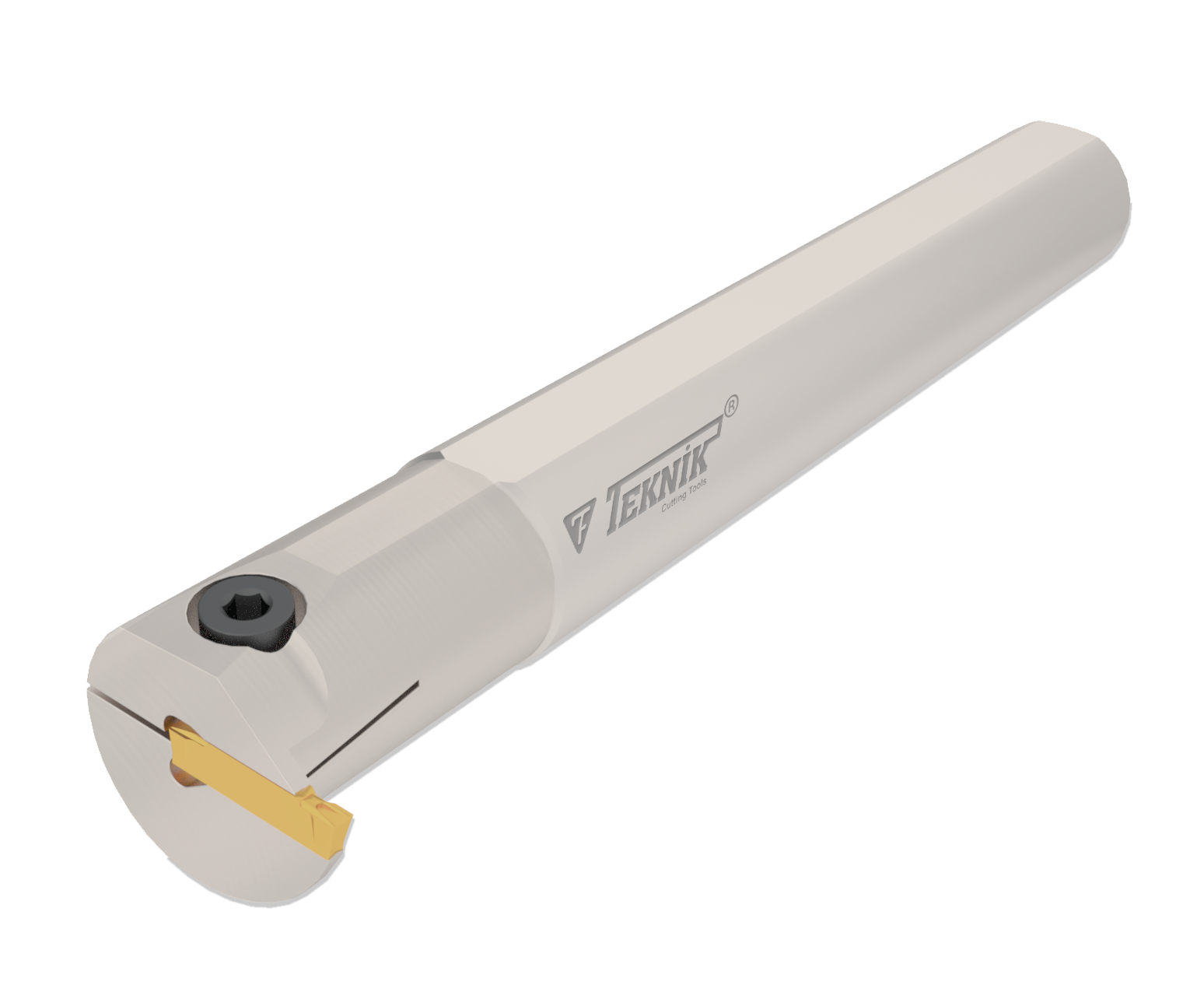

Stechklemmhalter K660TM – Klemmhalter für präzises Einstechen

Der Stechklemmhalter K660TM ist ein kompakter Einsatzhalter für Einstechoperationen an Drehmaschinen und sorgt für sichere Spannung von KGEVR-KGMN 200 Wendeplatten.

• Hohe Spannstabilität durch KGMN-Aufnahme
• Passend für KGEVR-KGMN 200 Wendeplatten
• Schaftdurchmesser 16 mm für Standardaufnahmen
• Schneidenbreite 2 mm für präzises Einstechen
• Gesamtlänge 125 mm kompakte Bauform

Robuste Klemmtechnik erhöht Prozesssicherheit

Der Halter verfügt über eine präzise ausgeführte Klemmtechnik, die Vibrationen reduziert und eine gleichbleibende Schnittqualität sicherstellt. Durch die kompatible Aufnahme mit der Bezeichnung KGMN gelingt der Wechsel der Wendeplatten schnell und reproduzierbar, wodurch Rüstzeiten reduziert werden. Dies steigert die Produktivität bei Serienläufen und sorgt für konstante Bauteilqualität.

Kompatibilität mit Korloy Wendeplatten als Vorteil

Die Eignung des Werkzeugs für Wendeplatten des Herstellers Korloy wird durch die Angabe KGEVR-KGMN 200 gewährleistet. Anwender profitieren von breiter Verfügbarkeit der Plattentypen und klarer Austauschbarkeit. Die Kombination aus Halter und bewährten Plattensorten erlaubt wirtschaftliche Spannfolgen und einfache Bestückung im Maschinenpark.

Konstruktion, Abmessungen und Bedienungskomfort

Mit einem Schaftdurchmesser von 16 mm, einer Schneidenhöhe von 35 mm und einer Schneidenbreite von 2 mm ist der Halter auf präzise Einstechoperationen ausgelegt. Die kompakte Gesamtlänge von 125 mm ermöglicht die Verwendung auch bei beengten Einbausituationen. Die robuste Ausführung erleichtert die Handhabung am Arbeitsplatz und unterstützt zuverlässig exakte Schnitttiefen.

Empfehlung: Den Stechklemmhalter K660TM direkt über Metav Werkzeuge beziehen oder technische Beratung anfragen; bei Fragen zur Anwendung: info@metav-werkzeuge.com, Telefon: +49 2822 7131930.

Produktmerkmale

• Artikelnummer: K660TM
• Marke: Teknik Makina
• Bezeichnung: Stechklemmhalter
• Bohrstange Bezeichnung ISO: S16K 2C
• Klemmhalter Bohrstangen Bezeichnung: KGMN

Daten

• Schaftdurchmesser: 16 mm
• Schneidenhöhe: 35 mm
• Schneidenbreite: 2 mm
• Durchmesser: 23 mm
• Gesamtlänge: 125 mm
• Gewicht: 0.22 kg

Besonderheiten

• Passend für Wendeplatten-Hersteller: Korloy (Kompatibilität gewährleistet)
• Für Wendeplatten: KGEVR-KGMN 200
• KGMN: Standardaufnahme für Wechselplatten
• S16K 2C: Bohrstangen-Bezeichnung für Aufnahmekompatibilität

FAQ

Welche Wendeplatten passen in den Halter?
Der Halter ist ausgelegt für Wendeplatten mit der Bezeichnung KGEVR-KGMN 200 und kompatibel mit Platten des Herstellers Korloy; dadurch ist ein reibungsloser Austausch im Produktionsprozess möglich.

Welcher Schaftdurchmesser wird benötigt?
Für den Einsatz ist ein Schaftdurchmesser von 16 mm erforderlich; dies entspricht gängigen Aufnahmeanforderungen an konventionellen Drehmaschinen.

Eignet sich der Halter für enge Einbaulagen?
Ja, die kompakte Gesamtlänge von 125 mm ermöglicht den Einsatz auch bei begrenzten Platzverhältnissen ohne Einbußen bei Stabilität.

Wie präzise ist die Positionierung der Wendeplatte?
Die Klemmtechnik in Verbindung mit der KGMN-Aufnahme sorgt für reproduzierbare Positionierung und minimiert Lauf- und Vibrationseinflüsse während der Bearbeitung.

Kann der Halter bei Serienläufen den Rüstaufwand reduzieren?
Durch einfache Plattenaufnahme und die Kompatibilität zu verbreiteten Korloy-Platten lässt sich die Rüstzeit deutlich senken, was Serienprozesse wirtschaftlicher macht.
