49mm Stechklemmhalter für 5C Wendeschneidplatten, 300mm Länge - Teknik Makina

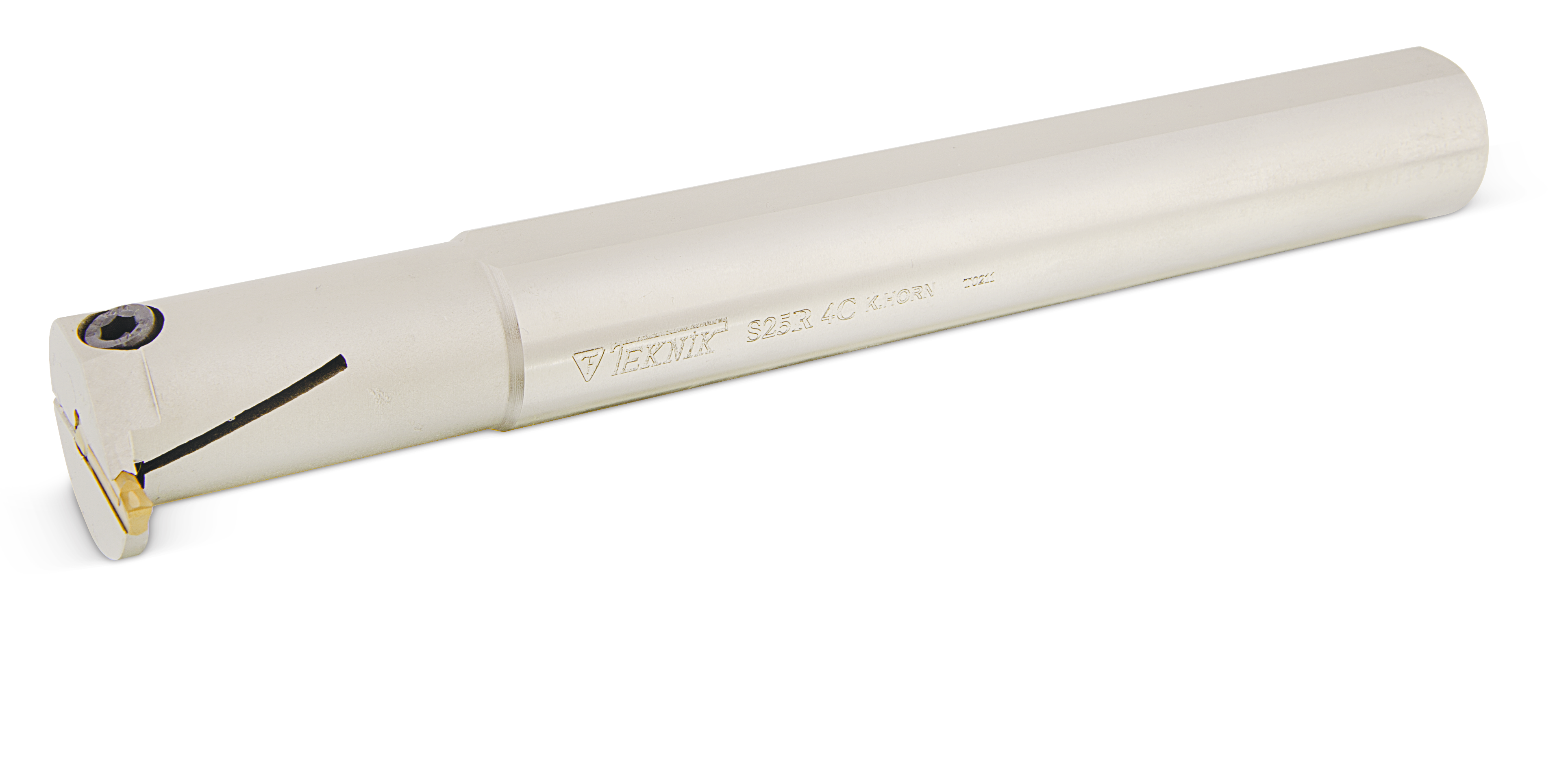

Stechklemmhalter von Teknik Makina

Der Stechklemmhalter ist eine präzise Haltevorrichtung für Wendeschneidplatten der Größe 5C und wurde für stabile Stech- und Längsbewegungen in der Zerspanung entwickelt.

• Stechklemmhalter von Teknik Makina
• Geeignet für Wendeschneidplatten 5C
• Durchmesser 49 mm, Gesamtlänge 300 mm
• Schaftdurchmesser 40 mm für stabile Aufnahme
• Schneidenbreite 5 mm, Schneidenhöhe 50 mm

Präzise Halterung für konstante Prozessqualität

Der Halter sorgt für eine wiederholgenaue Positionierung der 5C Wendeschneidplatten und reduziert dank formschlüssiger Klemmung Werkzeugspiel. Mit einem Durchmesser von 49 mm und einer Gesamtlänge von 300 mm bietet die Aufnahmekonstruktion ausreichend Steifigkeit, um Vibrationen zu minimieren und die Oberflächenqualität des Werkstücks zu verbessern. Die feste Klemmung unterstützt konstante Schnittkräfte, wodurch Werkzeugstandzeiten erhöht und Nacharbeit reduziert werden.

Schnelle Montage und klare Kompatibilität

Für die Anbindung an Bearbeitungszentren ist die Bohrstangenbezeichnung S40T vorgesehen; zusätzlich ist die Version 5C-R S229 als alternative Aufnahmelösung kompatibel. Die Konstruktion erlaubt eine einfache Wechselprozedur der Wendeschneidplatten, was Rüstzeiten reduziert und die Maschinenverfügbarkeit erhöht. Für Anwender mit begrenztem Fachwissen sei erklärt: Wendeschneidplatten sind austauschbare Schneidstoffeinsätze, die bei Verschleiß schnell getauscht werden können, ohne den gesamten Halter zu ersetzen.

Robuste Bauweise für industrielle Anforderungen

Die Aufnahme ist auf Dauerbetrieb in Fertigungsumgebungen ausgelegt und bietet durch den Schaftdurchmesser 40 mm eine stabile Verbindung zur Hauptspindel. Diese robuste Bauweise macht die Haltevorrichtung besonders geeignet für Serienfertigung und rationelle Produktionsprozesse, bei denen Standzeit und Prozesssicherheit im Vordergrund stehen. Durch die präzise Fertigung wird zudem eine gleichbleibende Wiederholgenauigkeit gewährleistet, was geringe Ausschussraten zur Folge hat.

Zielgruppe und Einsatzbereiche

Professionelle Drehereien, Lohnfertiger und Industrieanwender profitieren von der Kombination aus Stabilität und einfacher Handhabung. Die Haltevorrichtung eignet sich für Anwender, die Wert auf reproduzierbare Ergebnisse und geringe Stillstandszeiten legen. Sollte technische Klärung notwendig sein oder besteht Unsicherheit zur Auswahl des passenden Halters, steht METAV Werkzeuge mit kompetenter Beratung zur Verfügung und unterstützt bei der Integration in bestehende Fertigungsprozesse.

Empfehlung: Für präzise, vibrationsarme Stechbearbeitung empfehlen wir den Einsatz des Stechklemmhalters von Teknik Makina – bei Fragen oder für individuelle Beratung METAV Werkzeuge kontaktieren: info@metav-werkzeuge.com, Telefon +49 2822 7131930

• Bezeichnung: Stechklemmhalter
• Marke: Teknik Makina
• SKU: K640TM
• Für Wendeschneidplatten: 5C
• Durchmesser: 49 mm
• Gesamtlänge: 300 mm
• Schaftdurchmesser: 40 mm
• Schneidenhöhe: 50 mm
• Schneidenbreite: 5 mm
• Bohrstange Bezeichnung ISO: S40T
• Bezeichnung 2: 5C-R S229
• Gewicht: 3,109 kg
• GTIN: 4061905161223
• Hersteller oder Manufacturer für Englisch: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com
• Verantwortliche Person oder Responsible Person für Englisch: Metav Werkzeuge GmbH, Parkring 45, 46446 Emmerich, eMail: info@metav-werkzeuge.com

FAQ

Ist der Stechklemmhalter von Teknik Makina mit anderen Plattentypen kompatibel?
Der Stechklemmhalter von Teknik Makina ist speziell für 5C Wendeschneidplatten ausgelegt; alternative Aufnahmen wie 5C-R S229 sind als Variante vorhanden, abweichende Plattentypen erfordern in der Regel eine angepasste Aufnahmelösung.

Wie wird die Wendeschneidplatte im Stechklemmhalter befestigt?
Die Befestigung im Stechklemmhalter von Teknik Makina erfolgt formschlüssig über die Klemmvorrichtung, wodurch die Platte sicher gehalten und Werkzeugspiel minimiert wird; das Ergebnis sind konstante Schnittbedingungen.

Eignet sich der Halter für Serienfertigung?
Ja, der Stechklemmhalter von Teknik Makina wurde für industrielle Produktionsumgebungen entwickelt und eignet sich dank stabiler Konstruktion und einfacher Wechselprozedur besonders für Serienfertigung.

Welche Bohrstangen passen zum Stechklemmhalter?
Als Referenz gilt die Bohrstangenbezeichnung S40T; zudem ist die Variante 5C-R S229 als kompatible Ausführung angegeben, wodurch sich Optionen für unterschiedliche Maschinenkonfigurationen ergeben.
