63mm Bohrstange S50U MTQNL, 107.5° Schnittwinkel, für TNMG 1604, Schaft 50mm, Gesamtlänge 350mm - Teknik Makina

Präzise Spanabnahme und sichere Klemmung machen die Bohrstange K540TM zur zuverlässigen Wahl für anspruchsvolle Zerspanungsaufgaben; kompatibel mit TNMG 1604 Wendeplatten und ausgelegt für stabile Einspannung. Bestellen Sie über Metav Werkzeuge oder klären Sie offene Fragen mit unserer Beratung, um die Effizienz Ihrer Fertigung zu steigern.

Bohrstange S50U MTQNL (K540TM)

Die Bohrstange S50U MTQNL K540TM ermöglicht präzise Innenbearbeitung mit TNMG 1604 Wendeplatten und ist speziell für stabile und wiederholgenaue Anwendungen konzipiert.

• Bohrstange »K540TM« für TNMG 1604 Wendeplatten
• Durchmesser 63 mm für stabile Ausrichtung
• Schaftdurchmesser 50 mm für sichere Klemmung
• Schnittwinkel 107,5° für präzise Spanabnahme
• Gesamtlänge 350 mm, Schneidenhöhe 65 mm

Präzision und Stabilität für anspruchsvolle Bohr‑ und Drehaufgaben

Die Konstruktion mit Schaftdurchmesser 50 mm sorgt für hohe Stabilität in der Einspannung, wodurch Vibrationen reduziert und die Schnittqualität verbessert werden. Der definierte Schnittwinkel 107,5° trägt zur kontrollierten Spanabnahme bei und minimiert Ausbrüche an der Schneide; das Resultat ist eine gleichmäßige Oberfläche und verlängerte Standzeit. Anwender profitieren von reproduzierbaren Ergebnissen bei Serienfertigungen.

Kompatible Bestückung reduziert Rüstzeiten und Lagerbedarf

Die Bohrstange ist abgestimmt auf TNMG 1604 Indexierbare Platten; das ermöglicht schnelle Wechselzyklen und standardisierte Bestückung im Werkzeughalter. Durch die Schneidenhöhe 65 mm wird die korrekte Sitzlage der Platte gewährleistet, was Nacharbeiten reduziert. Für Betriebe bedeutet das geringere Rüstzeiten und weniger Varianten im Werkzeuglager bei gleichzeitig hoher Flexibilität.

Flexibler Einsatzbereich dank durchdachter Abmessungen

Mit einer Gesamtlänge 350 mm bietet das Werkzeug ausreichende Reichweite für Innendrehoperationen in verschiedenen Bauteilgeometrien. Die Kombination aus Durchmesser 63 mm und der robusten Ausführung macht die Stange geeignet für tragende, wiederholgenaue Anwendungen in der Serienfertigung. Das sorgt für konstante Prozesssicherheit bei vielfältigen Dreh‑ und Bohraufgaben.

Montagefreundlichkeit und praktische Hinweise zur Anwendung

Die Angabe Klemmhalter 16 beschreibt die passende Klemmung, die eine sichere und einfache Montage ermöglicht; eine korrekte Einspannung reduziert Passungsfehler und Werkzeugbruchrisiken. Die Angabe zur Schnittrichtung links ist relevant für die Planung der Werkzeugaufnahmen und sollte beim Aufsetzen berücksichtigt werden, um die richtige Spanabfuhr und Schnittbedingungen zu gewährleisten.

Erwerben Sie die Bohrstange K540TM von Teknik Makina über Metav Werkzeuge und sichern Sie sich fachkundige Beratung per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930

Produktmerkmale

• Artikelnummer: K540TM
• Marke: Teknik Makina
• Bezeichnung: Bohrstange MTWN für TNMG Wendeplatten
• ISO-Bezeichnung: S50U MTQNL
• GTIN: 4061905152443

Fakten

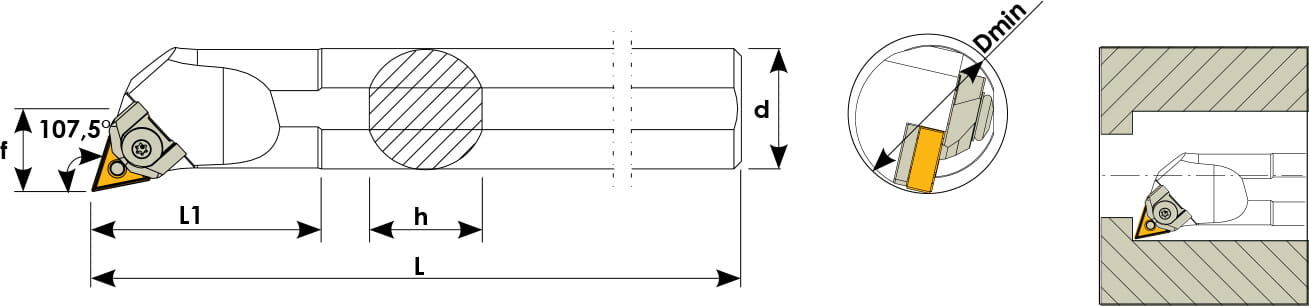

• Durchmesser: 63 mm
• Gesamtlänge: 350 mm
• Schaftdurchmesser: 50 mm
• Schneidenhöhe: 65 mm
• Schnittwinkel: 107,5°
• Gewicht: 5.121 kg
• Schnittrichtung: links

Besonderheiten

• Für Wendeplatten: TNMG 1604 (Indexierbare Platten für Drehbearbeitung)
• Klemmhalter: 16
• Bohrstange Bezeichnung ISO: S50U MTQNL
• Kategorie: Bohrstangen

FAQ

Ist die Bohrstange K540TM mit TNMG 1604 Platten kompatibel?
Ja, die Bohrstange K540TM von Teknik Makina ist explizit für die Verwendung mit TNMG 1604 Wendeplatten ausgelegt; die Geometrie und Schneidenhöhe sind auf diese Platten abgestimmt, sodass ein sicherer Sitz und zuverlässige Spanbildung gewährleistet sind.

Für welche Bearbeitungsaufgaben eignet sich die Bohrstange K540TM besonders?
Die Bohrstange K540TM ist für Innenbearbeitung und Dreh‑/Bohrkombinationen in Serienanwendungen konzipiert; dank stabiler Abmessungen und definiertem Schnittwinkel liefert sie reproduzierbare Ergebnisse bei anspruchsvollen Zerspanprozessen.

Wie wird die Bohrstange K540TM korrekt montiert?
Die sichere Einspannung erfolgt über einen Schaftdurchmesser 50 mm und einen passenden Klemmhalter (16); darauf achten, dass die Schneidenhöhe und der Sitz der TNMG 1604 Platte korrekt eingestellt sind, um optimale Schnittbedingungen zu erzielen.

Welche Bedeutung hat die Schnittrichtung "links" bei diesem Werkzeug?
Die Angabe Schnittrichtung links beschreibt die Richtung, in der das Werkzeug das Material abträgt; bei Planung und Montage ist diese Richtung zu berücksichtigen, damit Spanabfuhr, Drehrichtung und Halterausrichtung zusammenpassen.

Ist die Geometrie der Bohrstange K540TM für empfindliche Oberflächen geeignet?
Durch den Schnittwinkel 107,5° und die stabile Ausführung ist die Bohrstange K540TM gut geeignet, um saubere Oberflächen bei kontrollierter Spanabnahme zu erzeugen; das reduziert Nacharbeit und verbessert Oberflächenqualität.
