350mm Bohrstange S40U DDUNL für DN-- 1506, Links-Schnittrichtung - Teknik Makina

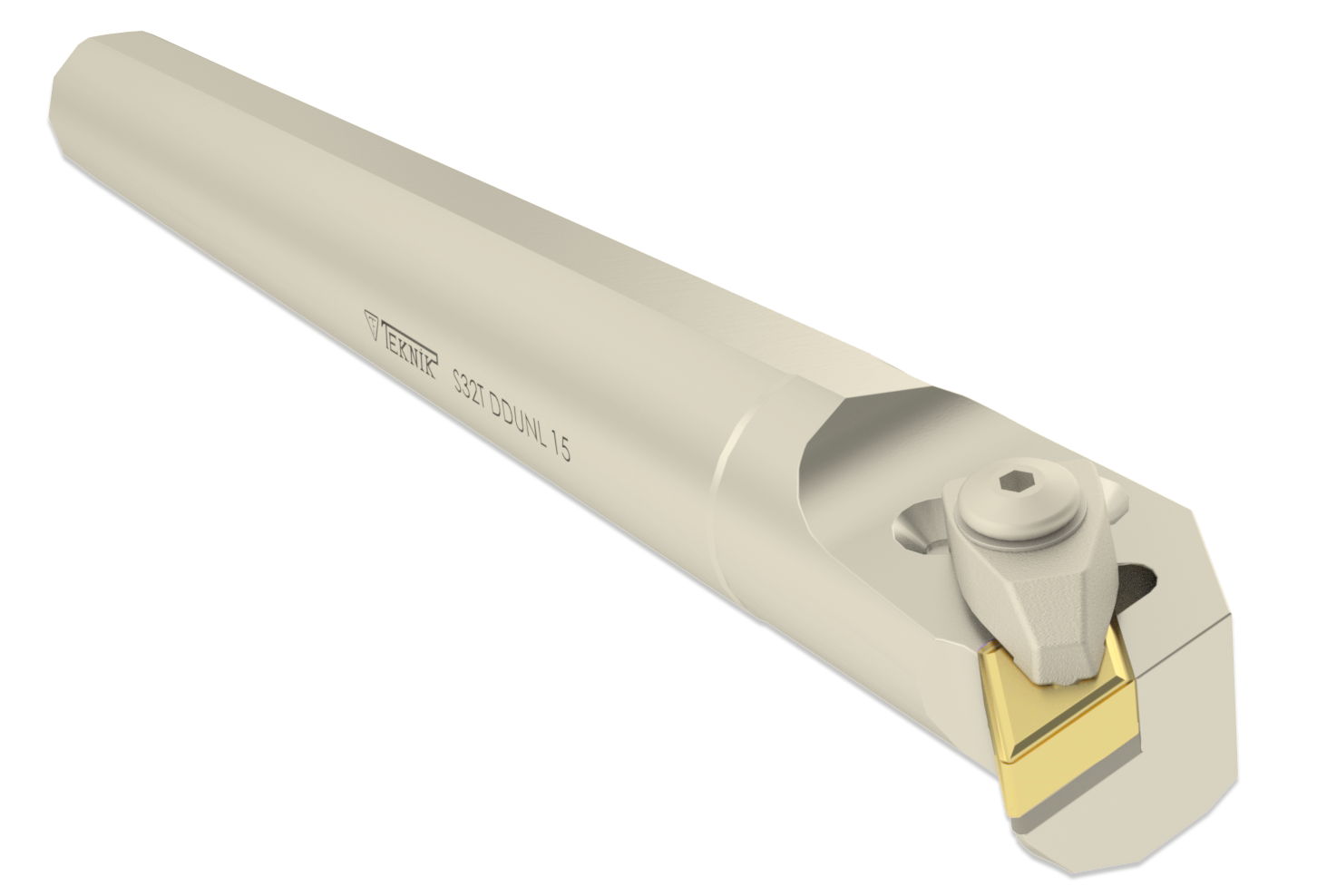

Bohrstange »S40U DDUNL« – Präzisions-Bohrstange für linke Schnittrichtung

Bohrstange »S40U DDUNL« für spanende Innenbearbeitung und Aufnahme von DN-- 1506 Wendeplatten, ausgelegt für stabile Zerspanung bei tiefen Eingriffen

• Bohrstange »S40U DDUNL« für linke Schnittrichtung
• Schaftdurchmesser 40 mm, stabile Aufnahme
• Kompatibel mit Wendeplatte DN-- 1506
• Gesamtlänge 350 mm für tiefe Eingriffe

Hohe Zerspanleistung durch optimierte Geometrie

Die Bohrstange kombiniert eine ausbalancierte Geometrie mit einem Schnittwinkel 93°, um ein sauberes Spanverhalten und gleichmäßige Schnittkräfte zu erzielen. Durch den Schaftdurchmesser 40 mm entsteht eine hohe Stabilität, die Schwingungen reduziert und Standzeiten der Wendeplatten verlängert. Die Auslegung auf Wendeplatte DN-- 1506 ermöglicht eine wirtschaftliche Bestückung mit gängigen Plattentypen und vereinfacht Werkzeugwechsel und Rüstzeiten

Robustheit und Einsatzsicherheit bei langen Überhängen

Mit einem Außendurchmesser von 50 mm und einer Gesamtlänge 350 mm ist die Konstruktion auf Anwendungen mit größerer Reichweite ausgelegt. Die Schneidenhöhe 60 mm sorgt für ausreichende Auflagefläche der Wendeplatte und trägt zur Formstabilität bei, was besonders bei tiefen Bohrungen die Prozesssicherheit erhöht. Anwender profitieren von reduziertem Nacharbeiten und gleichbleibender Maßhaltigkeit bei Innenbohrungen

Praktische Einsatzfelder und Maschinentauglichkeit

Eingesetzt wird die Bohrstange vor allem in drehenden Bearbeitungszentren und auf CNC-Drehmaschinen für präzise Innenbearbeitungen, Einstech- und Stirnoperationen. Die Ausrichtung für linke Schnittrichtung ist bei speziellen Span- und Werkstückgeometrien von Vorteil und muss bei der Maschinenprogrammierung berücksichtigt werden. Die Kompatibilität mit Wendeplatte DN-- 1506 erleichtert die Integration in bestehende Werkzeugpools und reduziert Lagerkosten

Montage, Handhabung und Austausch der Schneiden

Die ISO-Bezeichnung S40U DDUNL kennzeichnet die standardisierte Schnittstelle für Aufnahme und Wechsel der Wendeplatte, wodurch ein schneller Austausch möglich ist. Die Bohrstange ist für gängige Klemmhalter konzipiert und lässt sich mit dem vorhandenen Spannsystem fixieren; die Angabe "15" verweist auf die passende Klemmhalter-Aufnahme. So entstehen kurze Rüstzeiten und hohe Wiederholgenauigkeit bei Serienprozessen

Empfehlung: Die S40U DDUNL Bohrstange direkt über Metav Werkzeuge beziehen; bei technischen Fragen erreichen Sie kompetente Beratung per eMail info@metav-werkzeuge.com oder telefonisch +49 2822 7131930

Produktmerkmale

• Artikelnummer: K495TM
• Hersteller: Teknik Makina
• Bezeichnung: Bohrstange DDUN für DN-- Wendeplatte
• ISO-Bezeichnung: S40U DDUNL

Fakten

• Schaftdurchmesser: 40 mm
• Schneidenhöhe: 60 mm
• Durchmesser: 50 mm
• Gesamtlänge: 350 mm
• Schnittwinkel: 93°
• Gewicht: 3.336 kg

Besonderheiten

• Schnittrichtung: Links
• Kompatibel mit Wendeplatte: DN-- 1506 (Wendeplatte, Plattengröße)
• Klemmhalter: 15
• Bohrstangen-Bezeichnung ISO: S40U DDUNL

FAQ

Welche Wendeplatten passen auf die Bohrstange?
Die Bohrstange S40U DDUNL ist ausgelegt für Wendeplatten des Formats DN-- 1506; diese Platten bieten eine einfache Bestückung und sind für den Einsatzzweck in Innenbearbeitungen geeignet

Ist die Bohrstange für linkshändige Schnitte geeignet?
Ja, die Ausführung der Bohrstange ist für linke Schnittrichtung konzipiert und muss entsprechend bei Programmierung und Spannmittelpositionierung berücksichtigt werden

Welche Aufnahme wird für die Befestigung empfohlen?
Die Aufnahme richtet sich nach der Klemmhalter-Angabe 15, die sichere Klemmung und präzise Positionierung der Bohrstange erlaubt; genaue Halterungen sind an die Maschinenkonfiguration anzupassen

Für welche Maschinentypen ist dieses Werkzeug gedacht?
Die Bohrstange K495TM eignet sich besonders für CNC-Drehmaschinen und Bearbeitungszentren, die präzise Innenbearbeitungen mit indexierbaren Wendeplatten ausführen

Wie unterstützt die Geometrie die Standzeit der Wendeplatten?
Der Schnittwinkel 93° und die robuste Schaftdimension reduzieren Vibrationen und ungleichmäßige Schnittkräfte, was zu gleichmäßigem Verschleiß und längeren Standzeiten der Wendeplatten führt
