32mm Bohrstange DCLN für CN-- 1204 Wendeplatten, Schnittwinkel 95° - Teknik Makina

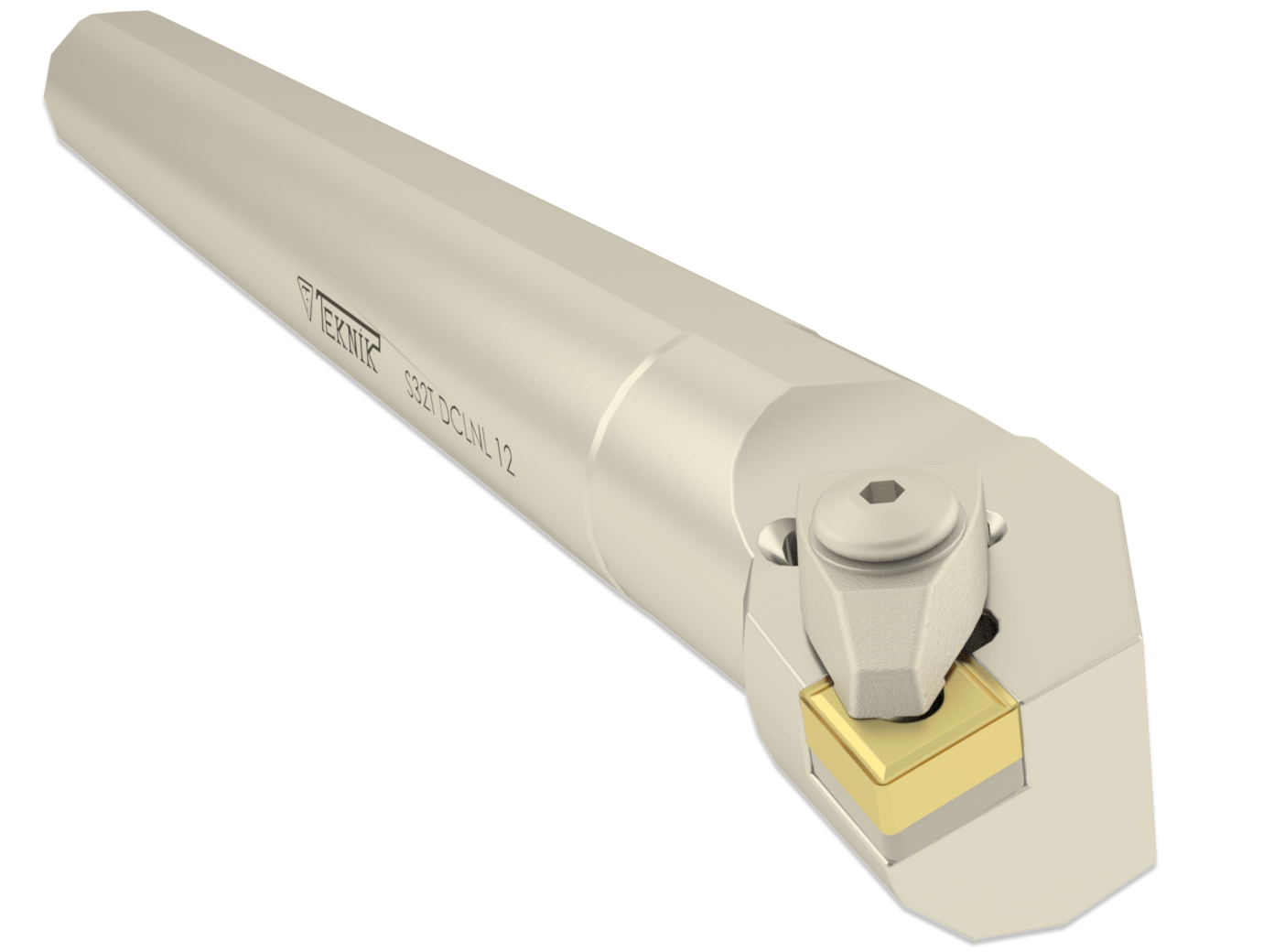

Bohrstange – DCLN-Aufnahme für CN-- Wendeplatten (K480TM)

Bohrstange mit DCLN-Aufnahme zur Innenbearbeitung von Passungen und Bohrungen, geeignet für Indexplatten CN-- 1204 und mit linker Schnittrichtung für spanabhebende Anwendungen auf Drehzentren.

• Links ausgelegte Schneidengeometrie für stabilen Spanfluss
• Kompatibel mit CN-- 1204 Wendeplatten
• Schaftdurchmesser 25 mm für robuste Spannaufnahme
• Schneidenhöhe 50 mm für tiefe Eingriffe
• Gesamtlänge 250 mm, Außendurchmesser 32 mm

Präzision und Funktionsprinzip für anspruchsvolle Innenbearbeitung

Die Bohrstange ist als DCLN-Aufnahme ausgelegt und übernimmt die Positionierung der Wendeplatten CN-- 1204. Durch die linke Schnittrichtung wird der Spanabtransport optimiert, was die Prozessstabilität bei tiefen Eingriffen unterstützt. Indexierbare Schneidplatten ermöglichen schnellen Plattenwechsel ohne komplexe Nachschliffe, sodass die Oberflächenqualität und Maßhaltigkeit bei Serienbearbeitung erhalten bleiben. Die ISO-Bezeichnung S25S DCLNL kennzeichnet die Aufnahme und erleichtert die Integration in vorhandene Werkzeugvoreinstellungen.

Robuste Konstruktion und maßgebliche Abmessungen für sichere Aufspannung

Mit einem Schaftdurchmesser von 25 mm und einer Schneidenhöhe von 50 mm bietet das Werkzeug eine standfeste Auflage in der Spannvorrichtung. Der Außendurchmesser 32 mm und die Gesamtlänge 250 mm sind auf praxisgerechte Einspannverhältnisse ausgelegt und reduzieren Vibrationen bei höheren Eingriffstiefen. Der Schnittwinkel von 95° sorgt für ein ausgewogenes Kräfteverhältnis an der Plattenkante und unterstützt gleichmäßigen Spanbruch. Diese Konstruktionsmerkmale tragen direkt zur Prozesssicherheit und längeren Standzeiten der Schneidplatten bei.

Einsatzmöglichkeiten und Kompatibilität im Zerspanungsprozess

Das Werkzeug eignet sich für Innenbearbeitung an Drehmaschinen und Bearbeitungszentren, speziell dort, wo indexierbare Schneidplatten bevorzugt werden. Die Kompatibilität mit CN-- 1204 Platten macht die Bohrstange zur praktischen Lösung für Anwender, die schnelle Plattenwechsel und konstante Ergebnisse benötigen. Indexierbare Platten (Wendeplatten) sind kleine, austauschbare Schneidkörper, die bei Verschleiß einfach gedreht oder ersetzt werden, was Rüstzeiten reduziert und Stillstand minimiert.

Wirtschaftlichkeit, Einbindung und Servicevorteile

Dank klarer Plattenkompatibilität und standardisierter ISO-Bezeichnung lässt sich das Werkzeug unkompliziert in bestehende Arbeitsabläufe integrieren. Die Bauform ermöglicht einfache Spannprozesse mit gängigen Klemmhaltern (Bezeichnung 12), wodurch Rüstzeiten sinken und die Produktivität steigt. Metav Werkzeuge bietet Beratung zur Auswahl passender Spannsysteme und stellt sicher, dass die Bohrstange reibungslos geliefert und technisch eingebunden werden kann.

Sichern Sie sich die S25S DCLNL Bohrstange von Teknik Makina über Metav Werkzeuge für präzise Innenbearbeitung und nutzen Sie unsere Fachberatung unter info@metav-werkzeuge.com oder Telefon +49 2822 7131930

Produktmerkmale

• Artikelnummer: K480TM
• Marke: Teknik Makina
• Bezeichnung: Bohrstange
• Ausführung: DCLN für CN-- Wendeplatten
• ISO-Bezeichnung: S25S DCLNL

Fakten

• Schaftdurchmesser: 25 mm
• Schneidenhöhe: 50 mm
• Schnittwinkel: 95°
• Außendurchmesser: 32 mm
• Gesamtlänge: 250 mm
• Klemmhalter: 12

Besonderheiten

• Schnittrichtung: links
• Kompatibel: CN-- 1204 Wendeplatten
• Aufnahme: DCLN
• Einsatz: Innenbearbeitung
• Plattenwechsel: indexierbar

FAQ

Welche Wendeplatten passen zur Bohrstange?
Die Bohrstange von Teknik Makina K480TM ist kompatibel mit CN-- 1204 Wendeplatten; diese Indexplatten erlauben schnellen Plattenwechsel und vereinfachen die Prozessplanung.

Ist die Bohrstange für linksläufige Anwendungen ausgelegt?
Ja, die Bohrstange K480TM verfügt über eine linke Schnittrichtung, was bei bestimmten Spanrichtungsanforderungen und Werkstückaufnahmen Vorteile bietet.

Welche Abmessungen sind für die Spannaufnahme relevant?
Für die Spannaufnahme sind Schaftdurchmesser 25 mm und die Gesamtlänge 250 mm maßgeblich; diese Werte erleichtern die Auswahl passender Klemmhalter bei Metav Werkzeuge.

Wofür steht die ISO-Bezeichnung S25S DCLNL?
Die ISO-Bezeichnung S25S DCLNL beschreibt die Schaftausführung und die DCLN-Aufnahmeform; sie dient der eindeutigen Werkzeugidentifikation und erleichtert die Integration in Standardspannsysteme.

Verbessert die Bohrstange die Oberflächenqualität bei Serienfertigung?
Durch stabile Schaftabmessungen, definierten Schnittwinkel und die Nutzung von CN-- 1204 Indexplatten trägt die Bohrstange K480TM zu konstanter Oberflächenqualität und wiederholbarer Maßhaltigkeit bei.
