Bohrstange S20Q SDXCR für Wendeplatten

Die Bohrstange S20Q SDXCR ist eine präzise Innenbearbeitungsaufnahme für rechte Schnittführung und den Einsatz mit DC-- 11T3 Wendeplatten.

• Für DC-- 11T3 Wendeplatten kompatibel
• Schaftdurchmesser 20 mm für stabile Aufnahme
• Schneidenhöhe 40 mm präzise definiert
• Gesamtlänge 180 mm für Maschinenaufbau
• Schnittwinkel 120° für kontrolliertes Spanverhalten

Stabilität durch durchdachte Schaftgeometrie

Die Konstruktion nutzt einen Schaftdurchmesser von 20 mm, der Vibrationen reduziert und die Rundlaufgenauigkeit erhöht. Durch die präzise Sitzgeometrie lässt sich die Position der Wendeplatten reproduzierbar einnehmen, was Rüstzeiten verringert und die Prozesssicherheit erhöht. Anwender profitieren von konstanter Bohrungsqualität und einfacher Handhabung beim Plattenwechsel.

Präzise Spanbildung dank optimierter Schneidenlage

Der definierte Schnittwinkel von 120° zusammen mit der Schneidenhöhe von 40 mm verbessert das Spanverhalten und fördert gleichmäßige Oberflächen in Bohrungen. Der Nenndurchmesser von 25 mm in Verbindung mit rechter Schnittrichtung sorgt für effiziente Spanabfuhr und reduziert die Belastung der Schneidkante, wodurch sich die Standzeit der eingesetzten Platten verlängern kann.

Einfache Integration in bestehende Plattensysteme

Mit einer Gesamtlänge von 180 mm ist die Aufnahme auf gängige Maschinenaufbauten ausgelegt; die Bohrstange lässt sich in Klemmhalter Größe 11 spannen und ist kompatibel mit den Wendeplatten DC-- 11T3 (Wendeplatten-Bezeichnung). Die ISO-Bezeichnung S20Q SDXCR unterstützt die eindeutige Zuordnung und vereinfacht Ersatzteilbestellungen sowie die Lagerhaltung in der Fertigung.

Empfehlung: Für stabile Innenbohrungen die Bohrstange S20Q SDXCR über Metav Werkzeuge beziehen oder technische Daten per eMail an info@metav-werkzeuge.com anfordern
Bei Unsicherheit zur Einspannung oder Plattenwahl steht Metav mit praxisorientierter Beratung zur Verfügung, Telefon +49 2822 7131930

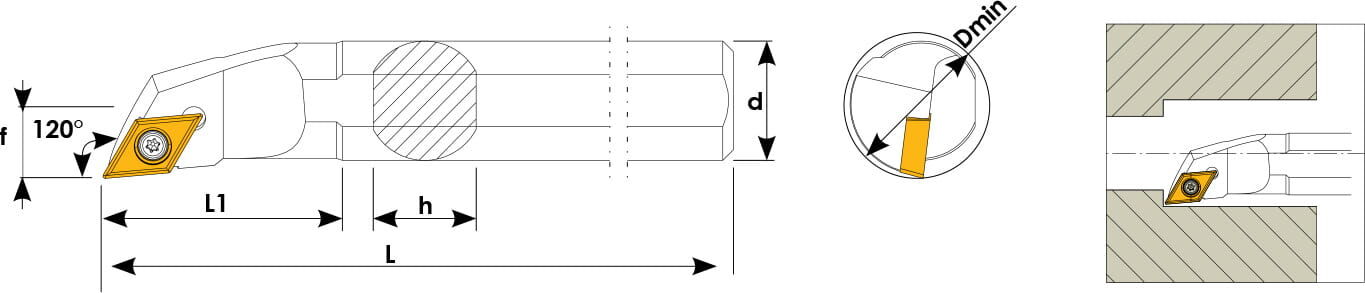

Technische Daten

• Artikelnummer: K472TM
• Marke: Teknik Makina
• Bezeichnung: Bohrstange SDXCR für DC-- Wendeplatten
• Bohrstange ISO-Bezeichnung: S20Q SDXCR

Daten

• Schaftdurchmesser: 20 mm
• Schneidenhöhe: 40 mm
• Durchmesser: 25 mm
• Gesamtlänge: 180 mm
• Gewicht: 0,435 kg
• Schnittwinkel: 120 °

Besonderheiten

• Schnittrichtung: rechts
• Wendeplatten: DC-- 11T3 (Wendeplatten-Bezeichnung)
• Klemmhalter Größe: 11
• ISO-Bezeichnung: S20Q SDXCR (ISO-Bezeichnung)

FAQ

Welche Wendeplatten passen für diese Aufnahme?
Die Aufnahme ist für Wendeplatten des Typs DC-- 11T3 ausgelegt; die Kombination S20Q SDXCR mit DC-- 11T3 gewährleistet korrekte Plattenlage und stabile Schneidbedingungen bei rechten Schnittoperationen.

Welche Einspanndimension ist empfohlen?
Für die Bohrstange K472TM wird die Nutzung von Klemmhaltern in Größe 11 empfohlen, um sicheren Halt und optimale Rundlaufwerte zu erzielen.

Eignet sich die Bohrstange für tiefe Bohrungen?
Die Gesamtlänge von 180 mm ermöglicht den Einsatz bei Standardaufbauten; für sehr tiefe Bohrungen ist die spezifische Maschinengeometrie zu prüfen, wobei die stabile Schaftgeometrie Vibrationsneigung reduziert.

Wie unterstützt die ISO-Bezeichnung bei der Bestellung?
Die ISO-Bezeichnung S20Q SDXCR erleichtert die eindeutige Identifikation der Aufnahme und sorgt für transparente Bestellung und Nachbestückung der gleichen Ausführung.
