25mm Bohrstange S20R MDUNR, 93° für DN-- 1104 Wendeplatten, 200mm Länge - Teknik Makina
55,00 €
Produktinformationen "25mm Bohrstange S20R MDUNR, 93° für DN-- 1104 Wendeplatten, 200mm Länge - Teknik Makina"
Bohrstange S20R MDUNR von Teknik Makina
Die Bohrstange S20R MDUNR ist ein 93° Drehhalter für DN-- 1104 Wendeplatten und wurde für präzise Bohrungen in der Metallbearbeitung entwickelt
- Universell für DN-- 1104 Wendeplatten
- Schnittwinkel 93° für genaue Oberflächen
- Durchmesser 25 mm für stabile Führung
- Gesamtlänge 200 mm für vielseitigen Einsatz
- Schneller Plattenwechsel dank zugänglicher Schrauben
Präzise Schnittgeometrie für saubere Oberflächen
Die präzise Verarbeitung der Bohrstange sorgt für einen perfekten Plattensitz und verhindert ein Verrutschen der Wendeschneidplatten während der Bearbeitung. Durch den Schnittwinkel 93° entstehen saubere, maßhaltige Bohrungen mit reduziertem Nachbearbeitungsaufwand. Anwender profitieren von konstanter Bauteilqualität und geringerer Ausschussrate, weil die Schneidkanten stabil und zuverlässig geführt werden.
Schneller Plattenwechsel minimiert Stillstandzeiten
Der Aufbau der Bohrstange erlaubt das einfache Entfernen und Montieren der Wendeschneidplatten, da die Schrauben leicht zugänglich sind. Ein unkomplizierter Wechsel reduziert Maschinenstillstand und erhöht die Produktivität in der Werkstatt. Diese Eigenschaft ist besonders vorteilhaft bei Serienfertigung oder bei wechselnden Werkstoffanforderungen, weil der Umrüstaufwand klein bleibt und Werkstückdurchlaufzeiten sinken.
Vielseitiger Einsatzbereich für moderne Zerspanung
Der Halter ist abgestimmt auf DN-- 1104 Wendeplatten und kann in Bohr- und Drehmaschinen für Vorbohren, Tiefbohren und Senkoperationen eingesetzt werden. Für weniger erfahrene Anwender: Wendeplatten sind austauschbare Schneidkanten aus Hartmetall oder Cermet, die beim Verschleiß umgedreht oder ersetzt werden, wodurch die Werkzeugkosten gesenkt werden. Die Kombination aus 25 mm Durchmesser und Gesamtlänge 200 mm bietet stabile Handhabung und ausreichende Reichweite bei gängigen Bearbeitungen.
Robustheit und Normkonformität für den Werkstatteinsatz
Die Bohrstange wurde nach ISO-Bezeichnungen gefertigt und entspricht mit der Kennung S20R MDUNR gängigen Industriestandards. Das moderate Gewicht und die kompakte Geometrie ermöglichen einen sicheren Sitz im Werkzeugrevolver oder in Spannfuttern. Betreiber erhalten ein langlebiges Werkzeug, das durch standardisierte Maße eine einfache Integration in bestehende Werkzeugbestückungen erlaubt und Nachrüstungen vereinfacht.
Für produktive Werkstattabläufe empfehlen wir die Bohrstange S20R MDUNR von Teknik Makina; kontaktieren Sie METAV Werkzeuge für individuelle Beratung per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 oder WhatsApp +49 170 2837271

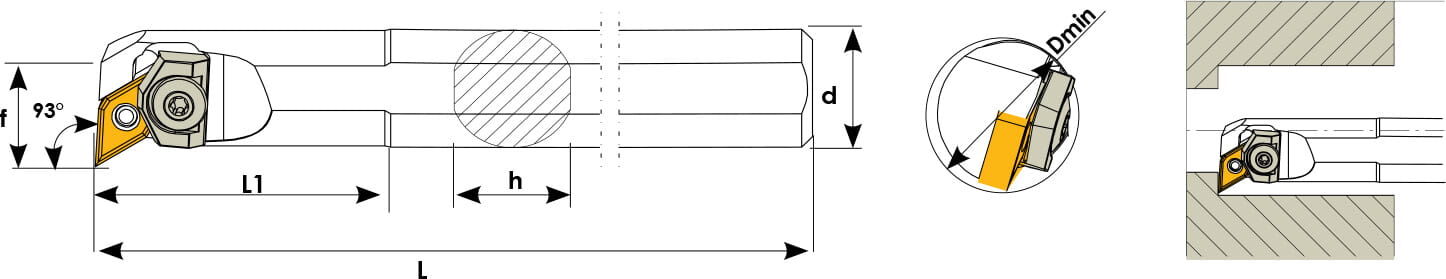

Technische Daten und Spezifikationen
- Bezeichnung: Bohrstange
- Marke: Teknik Makina
- SKU: K408-1TM
- Für Wendeplatten: DN-- 1104
- Bohrstange Bezeichnung ISO: S20R MDUNR
- Durchmesser: 25 mm
- Schaftdurchmesser: 20 mm
- Gesamtlänge: 200 mm
- Schneidenhöhe: 50 mm
- Schnittwinkel: 93°
- Schnittrichtung: rechts
- Gewicht: 0,508 kg
- GTIN: 4061905151743
- Hersteller oder Manufacturer für Englisch: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com
- Verantwortliche Person oder Responsible Person für Englisch: Metav Werkzeuge GmbH, Parkring 45, 46446 Emmerich, eMail: info@metav-werkzeuge.com
FAQ
Welche Wendeplatten passen zur Bohrstange S20R MDUNR von Teknik Makina?
Die Bohrstange S20R MDUNR von Teknik Makina ist kompatibel mit Wendeplatten des Typs DN-- 1104. Diese Plattengröße ist in vielen Ausführungen erhältlich und erlaubt die Auswahl geeigneter Schneidstoffe wie Hartmetall oder Cermet abhängig vom Werkstoff.
Wie lange dauert der Wechsel der Wendeschneidplatten bei der Bohrstange S20R MDUNR?
Der Wechsel der Wendeschneidplatten an der Bohrstange S20R MDUNR geht schnell vonstatten, weil die Schrauben leicht zugänglich sind und die Platten fest, aber servicefreundlich montiert sind. Das reduziert Rüstzeiten und erhöht die Maschinenverfügbarkeit.
Für welche Anwendungen eignet sich die Bohrstange S20R MDUNR besonders?
Die Bohrstange S20R MDUNR eignet sich für Vorbohren, Tiefbohren und Senkoperationen in der Metallbearbeitung. Dank stabilem Durchmesser und präzisem Plattensitz ist sie für Serienfertigung und Einzelteile gleichermaßen geeignet.
Brauche ich technische Beratung vor dem Kauf der Bohrstange S20R MDUNR?
Bei Fragen zur Eignung der Bohrstange S20R MDUNR oder für ergänzende technische Daten steht METAV Werkzeuge gerne zur Verfügung; kontaktieren Sie die Beratung per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 für eine individuelle Empfehlung.
| Bezeichnung: | Bohrstange |
|---|---|
| Durchmesser-1: | 25mm |
| Schnittrichtung: | rechts |
| Schnittwinkel: | 93.0 |
Accessory Items

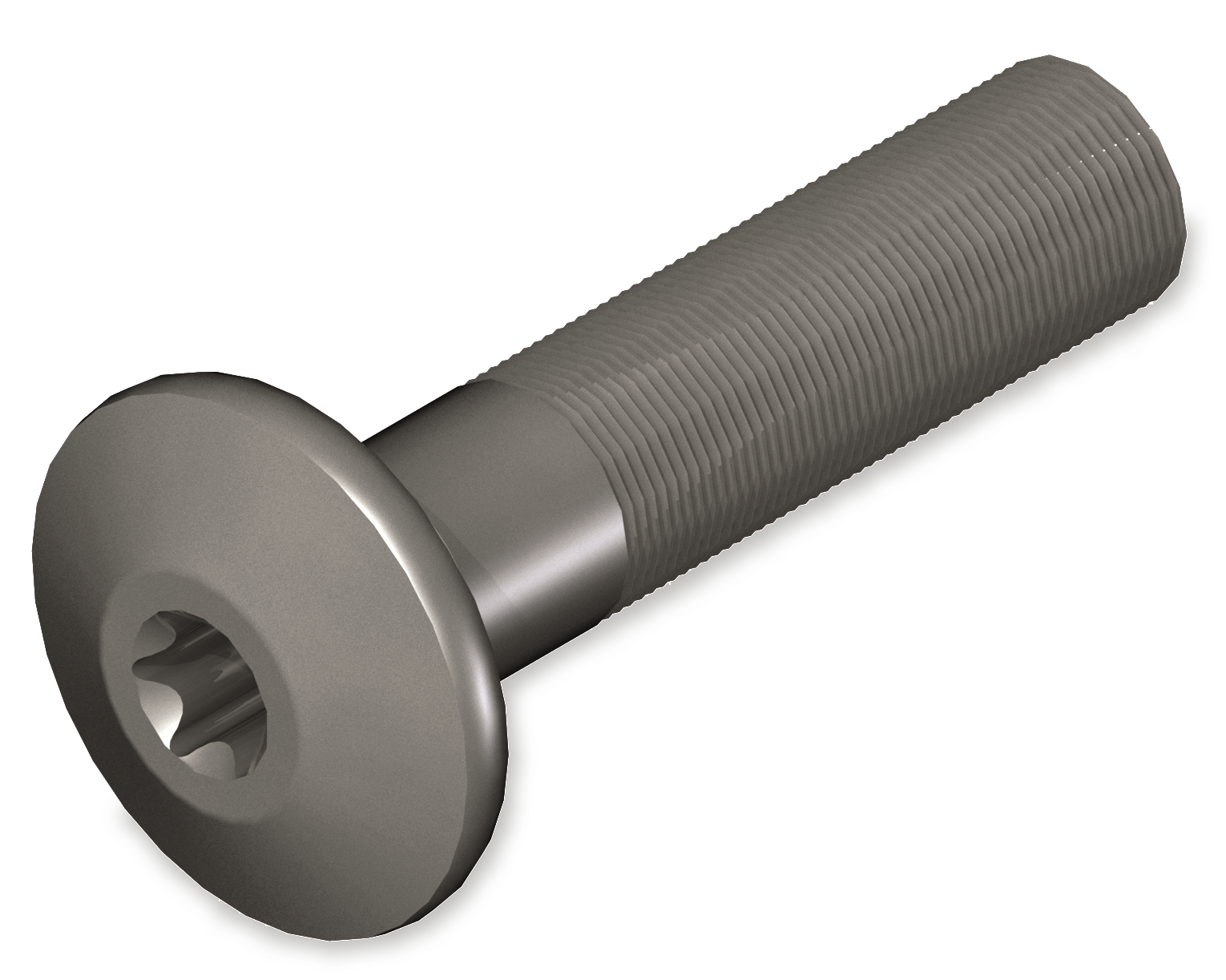

Die Kombination aus M5-Gewinde, Durchmesser 10 mm und Gesamtlänge 26 mm sorgt für eine schnelle Austauschbarkeit und zuverlässige Verriegelung in Präzisionsanwendungen; die Kompatibilität mit Inbusseinheiten vereinfacht Montage und Wartung. Bestellen Sie die Verriegelungsschraube direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an. Verriegelungsschraube von Teknik Makina Verriegelungsschraube als kompakte Befestigungslösung für präzise Vorrichtungen, ideal für Werkstatt und Zerspanung. Verriegelungsschraube TC046TM von Teknik Makina Gewinde M5 für standardisierte Befestigung Durchmesser 10 mm, Gesamtlänge 26 mm Kompatibel mit Inbussschlüssel 3 für Messschieber Präzise Dimensionen gewährleisten planbare Montage Dank des M5-Gewindes und der klaren Maßangaben bietet die Schraube eine verlässliche Grundlage für die Konstruktion und den Austausch von Bauteilen. Die Durchmesser 10 mm Angabe und die Gesamtlänge 26 mm ermöglichen eine einfache Integration in Bestandsaufnahmen und Ersatzteillisten. Für Anwender bedeutet das weniger Stillstandzeiten, weil bestehende Werkzeuge und Halterungen ohne Umbau weiterverwendet werden können. Einfache Handhabung bei Wartung und Justage Die Auslegung für den Einsatz mit Inbussschlüssel 3 erleichtert das Einstellen von Messgeräten und Vorrichtungen, zum Beispiel bei Messschiebern oder Spannsystemen. Die normgerechte Bauweise reduziert Fehlerquellen bei der Montage und erlaubt eine schnelle Wiederherstellung der Funktionalität nach Eingriffen. Durch diese Kompatibilität bleibt die Arbeit reproduzierbar und sicher. Zuverlässigkeit durch genormte Fertigung Produkte wie die TC046TM profitieren von einer präzisen Fertigung, die Toleranzen minimiert und die Haltekraft stabilisiert. Genormte Maße erleichtern die Lagerhaltung und beschleunigen den Teiletausch; gleichzeitig reduziert eine klar definierte Geometrie das Risiko von Montagefehlern. Anwender schätzen die Planbarkeit, die solche Bauteile in Routineprozessen schaffen. Versorgungssicherheit und Service durch Metav Metav Werkzeuge fungiert als verlässlicher Partner für die Beschaffung: transparente Abwicklung, großes Sortiment und ein Qualitätsfilter am Standort Emmerich sorgen dafür, dass passende Ersatzteile wie die Verriegelungsschraube verfügbar und geprüft sind. Die Zusammenarbeit mit erfahrenen Lieferanten wie Teknik Makina unterstützt langfristige Verfügbarkeit und Nachbestückung. Empfehlen Sie die TC046TM Verriegelungsschraube von Teknik Makina bei Metav Werkzeuge per eMail oder Telefon, um Ihre Vorrichtungen mit genormter Präzision und schneller Lieferung zu sichern 📧 info@metav-werkzeuge.com ☎️ +49 2822 7131930 ✔️ WhatsApp: +49 170 2837271 Produktmerkmale Artikelnummer: TC046TM Marke: Teknik Makina Bezeichnung: Verriegelungsschraube Daten Durchmesser: 10 mm Gesamtlänge: 26 mm Gewinde: M5 Gewicht: 0.1 kg Besonderheiten Geeignet für: Inbussschlüssel 3 (Einheit für Messschieber-Anwendungen) Kategorie: Zubehör, Zerspanen SKU: TC046TM FAQ Wie wird die Verriegelungsschraube befestigt? Die Verriegelungsschraube TC046TM von Teknik Makina wird über das M5-Gewinde montiert und mit einem Inbuswerkzeug gesetzt; für Messschieber-Anwendungen eignet sich ein Inbussschlüssel 3. Ist die Schraube mit Standard-Messschiebern kompatibel? Ja, die TC046TM ist kompatibel mit Messschiebern, die mit einem Inbusanschluss für Inbussschlüssel 3 arbeiten, wodurch die Schraube in vielen Prüf- und Spannsystemen eingesetzt werden kann. Welche Maße sind bei der Auswahl wichtig? Entscheidend sind das M5-Gewinde, der Durchmesser 10 mm und die Gesamtlänge 26 mm; diese Angaben geben Auskunft über Einbauraum und Austauschbarkeit gegenüber gleichartigen Normteilen. Kann die Schraube als Ersatzteil gelagert werden? Die normgerechten Abmessungen der Verriegelungsschraube TC046TM von Teknik Makina machen sie ideal für die Bevorratung als Ersatzteil zur schnellen Instandsetzung. Wer liefert die Schraube und wie erhalte ich technische Beratung? Die TC046TM wird von Teknik Makina hergestellt und ist über Metav Werkzeuge erhältlich; bei technischen Fragen steht der Metav Kundenservice per eMail und Telefon zur Verfügung. Hersteller: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com / Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; eMail: info@metav-werkzeuge.com
