20mm Bohrstange SVUB Für VBMT 1103 Schneidenhöhe 30mm Schnittwinkel 93° Links - Teknik Makina

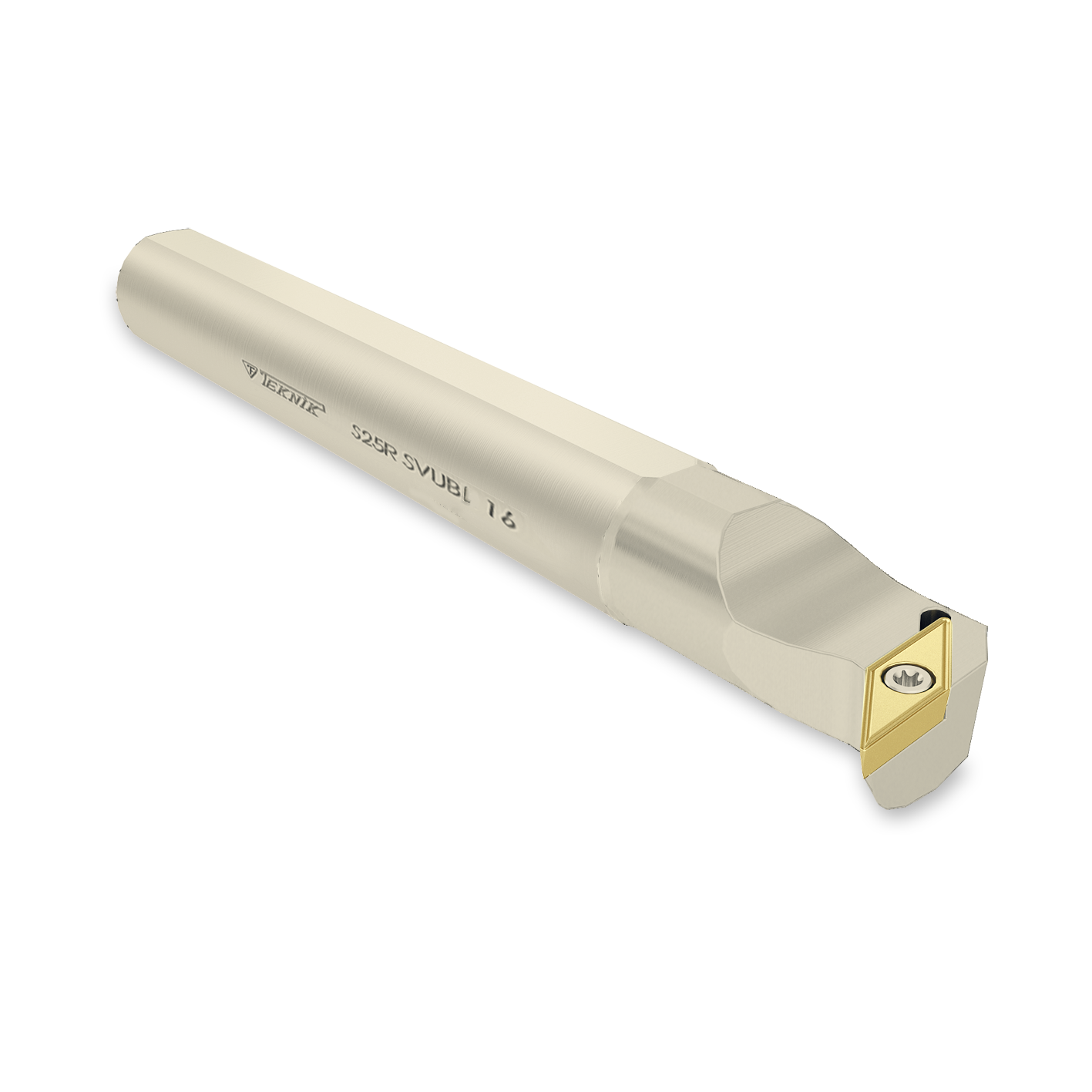

Bohrstange »SVUB für VBMT Wendeplatten« – Präzisions-Bohrstange von Teknik Makina

Die Bohrstange »SVUB für VBMT Wendeplatten« ist eine links schneidende Lösung zur Aufnahme von VBMT 1103 Wendeplatten für präzise Innenbearbeitung bei gängigen Drehprozessen

• Aufnahme für Wendeplatten VBMT 1103 kompatibel
• Linksschnitt für spezielle Drehrichtungen
• Schaftdurchmesser 16 mm für stabile Aufnahme
• Außendurchmesser 20 mm erhöht die Steifigkeit
• Gesamtlänge 180 mm für tiefe Bohrungen

Präzise Schnittgeometrie für reproduzierbare Ergebnisse

Die Bohrstange wurde für die Aufnahme von VBMT 1103 Wendeplatten konstruiert und bietet dank des Schnittwinkels 93° eine klare Spanführung bei links drehenden Anwendungen. Durch die exakte Auslegung der Plattenaufnahme gelingt das exakte Positionieren der Wendeplatte, was die Wiederholgenauigkeit bei Serienbearbeitung erhöht. Anwender profitieren von gleichbleibenden Schnittbedingungen und reproduzierbaren Oberflächen.

Robuste Konstruktion für vibrationsarme Bearbeitung

Mit einem Schaftdurchmesser 16 mm und einem Außendurchmesser von 20 mm kombiniert die Bohrstange Steifigkeit und Laufruhe; die Schneidenhöhe 30 mm unterstützt sichere Plattenauflage und optimale Spanabfuhr. Diese Konstruktionsmerkmale reduzieren Schwingungen und verbessern die Werkzeugstandzeit, was insbesondere bei tieferen Eingriffen in das Werkstück zu konstanten Ergebnissen führt.

Einfache Integration und Anwendungshinweise

Die Ausführung S16Q SVUBL entspricht gängigen ISO-Aufnahmen und lässt sich in vorhandene Klemmhalter mit Bezeichnung 11 einspannen. Die linke Schnittrichtung ist bei Werkstückgeometrien mit umgekehrter Drehrichtung zu berücksichtigen. Für die Montage wird eine korrekte Sitzkontrolle der VBMT 1103 Wendeplatte empfohlen, um Spanbruch und unerwünschte Vibrationen zu vermeiden. Bei Unsicherheit bietet Metav fachliche Beratung und schnelle Lieferbereitschaft.

Empfehlung: Für zuverlässige Innenbearbeitung mit VBMT-Wendeplatten die Bohrstange von Teknik Makina einsetzen und bei technischen Fragen direkt Metav kontaktieren – eMail: info@metav-werkzeuge.com, Telefon: +49 2822 7131930

Produktmerkmale

• Artikelnummer: K282TM
• Marke: Teknik Makina
• Bezeichnung: Bohrstange
• Bezeichnung ISO: S16Q SVUBL
• Ergänzende Bezeichnung: SVUB für VBMT Wendeplatten

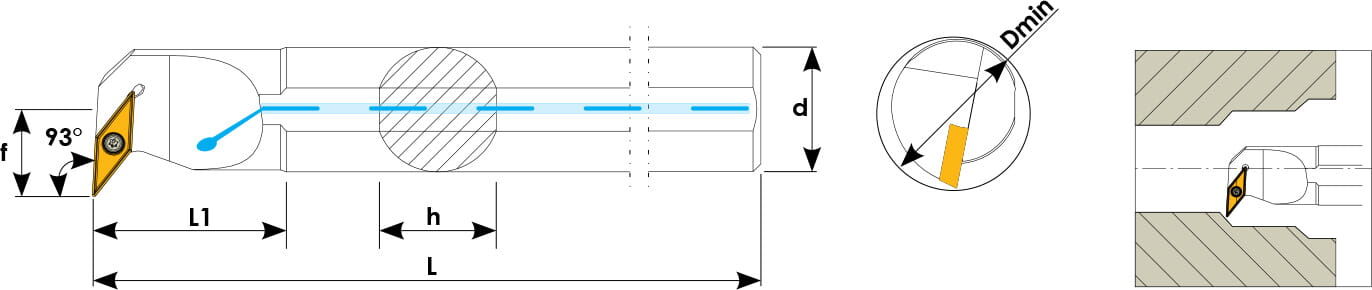

Daten

• Schaftdurchmesser: 16 mm
• Schneidenhöhe: 30 mm
• Durchmesser: 20 mm
• Gesamtlänge: 180 mm
• Schnittwinkel: 93°
• Gewicht: 0.278 kg

Besonderheiten

• Wendeplatten: VBMT 1103 (Standard-Wendeplattenform für Drehbearbeitung)
• Schnittrichtung: links (Linksschnitt)
• Klemmhalter: 11
• Bohrstangenbezeichnung: S16Q SVUBL

FAQ

Welche Wendeplatten passen auf die Bohrstange?
Die Bohrstange von Teknik Makina ist für VBMT 1103 Wendeplatten ausgelegt und ermöglicht so eine direkte Aufnahme der genannten Plattenform im Drehprozess.

Ist die Bohrstange für Linksdrehungen geeignet?
Ja, die Ausführung ist für links schneidende Anwendungen konzipiert; Drehmaschinen mit entsprechender Drehrichtung sind zu verwenden.

Welche Maße sind für die Auswahl des Klemmhalters relevant?
Für die sichere Montage ist die Angabe Schaftdurchmesser 16 mm sowie die Klemmhalterangabe 11 relevant, damit die Bohrstange spielfrei gespannt werden kann.

Welche Vorteile bringt der Schnittwinkel 93°?
Der Schnittwinkel 93° unterstützt klare Spanabfuhr und reduziert seitliche Kräfte, was zu stabiler Bearbeitung und verbesserten Oberflächen führt.

Gibt es Empfehlungen zur Montageroutine?
Empfohlen wird die kontrollierte Sitzprüfung der VBMT 1103 Wendeplatte und das korrekte Anzugsdrehmoment am Klemmhalter, um Wiederholgenauigkeit und Standzeit zu sichern.

Hersteller: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com / Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; eMail: info@metav-werkzeuge.com
