180mm Bohrstange SCLC Für CC-- 09T3 Schnittwinkel 95, Schneidenhöhe 45mm - Teknik Makina

Bohrstange K238TM – S14Q SCLCL

Die Bohrstange K238TM ist eine links ausgeführte Aufnahme für präzise Innenbohrungen an Drehmaschinen und wurde für den Einsatz mit Wendeschneidplatten im Format CC-- 09T3 konzipiert

• Präzise Aufnahme S14Q SCLCL für stabile Bearbeitung
• Geeignet für CC-- 09T3 Wendeplattenformat
• Links-Schnittrichtung für spezifische Werkzeuganordnungen
• Schaft Ø 16 mm, Gesamtlänge 180 mm

Präzision und Aufbau für belastbare Bohrungen

Die Bohrstange überzeugt durch die ISO-Bezeichnung S14Q SCLCL, die eine standardisierte Aufnahme und einfache Integration in bestehende Werkzeughaltersysteme gewährleistet. Die robuste Konstruktion sorgt für geringe Durchbiegung und konstante Laufgenauigkeit bei Innenbohrungen. Durch die stabile Aufnahme lässt sich eine reproduzierbare Schneidenposition erreichen, was Werkzeugstandzeit und Oberflächenqualität verbessert. Anwender profitieren von planbaren Ergebnissen bei Serienfertigung und Einzelfertigung gleichermaßen

Kompatible Wendeplatten und Schnittgeometrie

Für den Betrieb ist die Bohrstange auf das Wendeplattenformat CC-- 09T3 ausgelegt, sodass die Auswahl passender Wendeschneidplatten einfach ist. Die links ausgelegte Schnittrichtung ermöglicht spezielle Werkzeuganordnungen auf der Maschine und ist geeignet, wenn die Spanabfuhr oder Einbaulage dies verlangt. Die Schneidenhöhe von 45 mm unterstützt eine sichere Plattenauflage und reduziert Vibrationen, was die Oberflächengüte des Werkstücks verbessert

Abmessungen, Stabilität und Montagevorteile

Mit einem Schaftdurchmesser von 16 mm und einer Gesamtlänge von 180 mm bietet die Bohrstange eine ausgewogene Kombination aus Reichweite und Steifigkeit. Der Durchmesser von 18 mm am Einsatzbereich und der Schnittwinkel von 95° wurden so gewählt, dass sie eine präzise Bohrungsführung ermöglichen und gleichzeitig ausreichend Spanraum bieten. Das geringe Gewicht unterstützt einfache Handhabung beim Wechsel und reduziert Belastung an Spannfutter und Lagerung ohne Kompromisse bei der Stabilität

Integration in Fertigungsprozesse und Partnerwahl

Metav Werkzeuge liefert die Bohrstange K238TM mit dem Anspruch, Präzision für jede Werkbank verfügbar zu machen. Die Kombination aus standardisierter ISO-Aufnahme, Kompatibilität zu CC-- 09T3 Platten und der links gerichteten Schnittführung erleichtert den Einsatz in unterschiedlichen Fertigungsumgebungen. Bei komplexen Einsatzfällen steht die technische Beratung zur Verfügung, um Schnittdaten und Spannkonzepte abzustimmen. So wird die Bohrstange zuverlässig in bestehende Prozessketten integriert und trägt zu gleichbleibender Qualität bei

Sichern Sie sich die präzise Bohrstange von Teknik Makina über Metav Werkzeuge und nutzen Sie die fachkundige Beratung unter info@metav-werkzeuge.com oder Tel. +49 2822 7131930.

Produktmerkmale

• Artikelnummer: K238TM
• Marke: Teknik Makina
• Bezeichnung: Bohrstange SCLC für CC-- Wendeplatten
• ISO-Bezeichnung: S14Q SCLCL
• Klemmhalter: 09

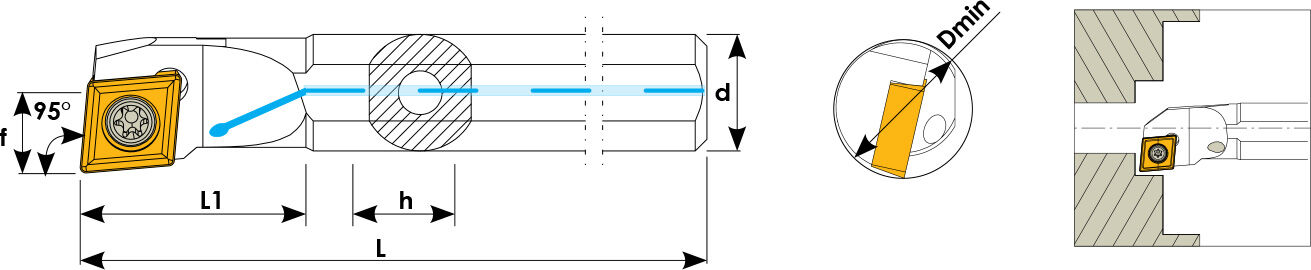

Fakten

• Schaftdurchmesser: 16 mm
• Schneidenhöhe: 45 mm
• Schnittwinkel: 95°
• Durchmesser: 18 mm
• Gesamtlänge: 180 mm
• Gewicht: 0,271 kg

Besonderheiten

• Für Wendeplatten: CC-- 09T3 – Wendeplattenformat
• Schnittrichtung: links
• S14Q SCLCL – standardisierte Aufnahmeausführung
• SCLC – Aufnahme für CC-- Wendeplatten

FAQ

Welche Wendeplatten passen zur Bohrstange?
Die Bohrstange K238TM von Teknik Makina ist auf das Wendeplattenformat CC-- 09T3 ausgelegt; passende Wendeschneidplatten dieses Formats ermöglichen eine sichere Auflage und optimale Spanführung

Welche Schnittrichtung hat die Bohrstange K238TM?
Die Schnittrichtung ist links, wodurch sich die Bohrstange für spezielle Einbaulagen und Spanabfuhrkonzepte eignet

Welche Vorteile bietet die ISO-Bezeichnung S14Q SCLCL?
Die ISO-Bezeichnung S14Q SCLCL steht für eine standardisierte Aufnahme, die die Montage vereinfacht und die Austauschbarkeit zwischen Werkzeughaltern erhöht

Für welche Maschinentypen ist die Bohrstange geeignet?
Die Bohrstange K238TM eignet sich für konventionelle und CNC-Drehmaschinen, die mit passenden Haltern und Spannsystemen arbeiten
