20mm Bohrstange SVQC für VCMT Wendeplatten, Schnittwinkel 107.5° - Teknik Makina

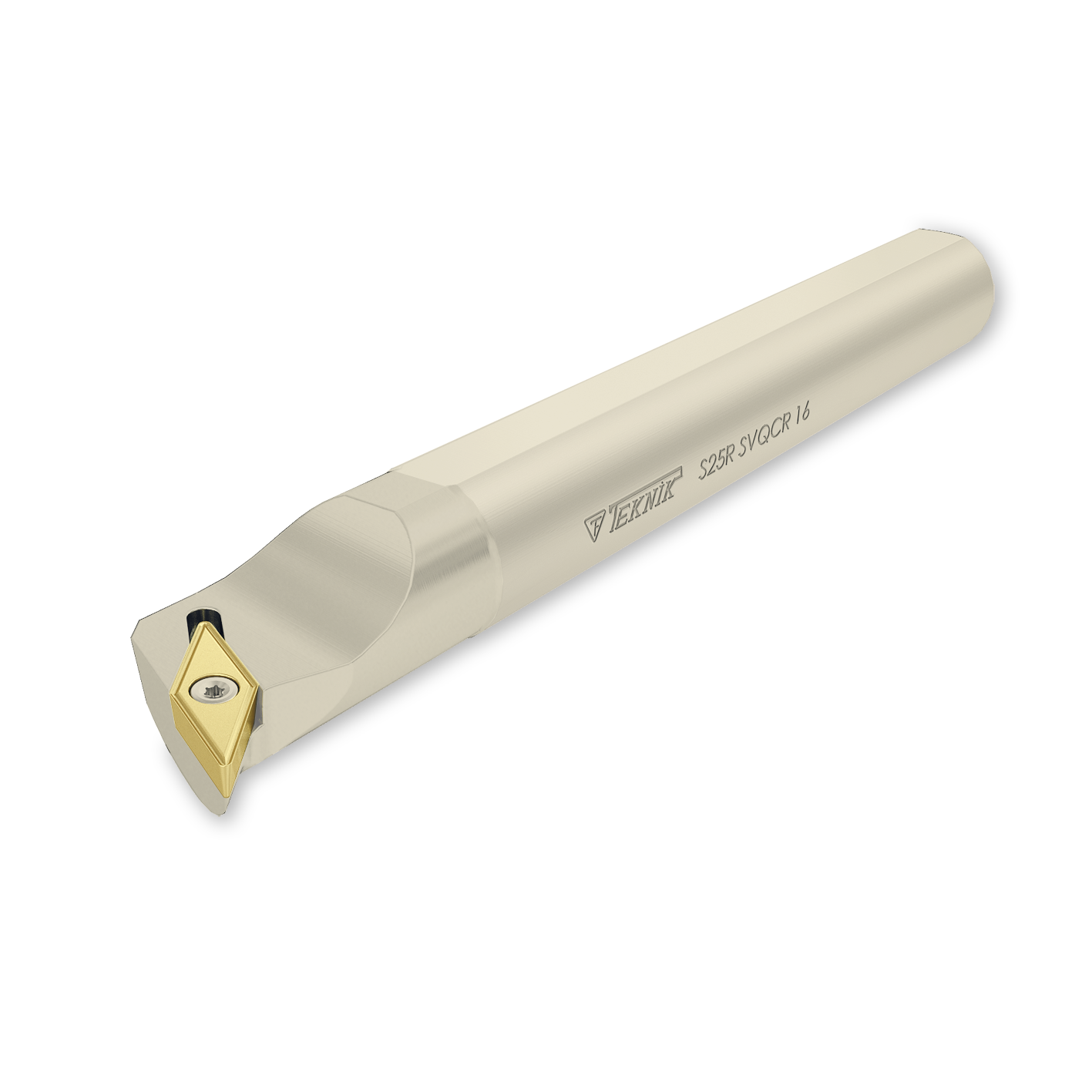

Bohrstange SVQC für VCMT Wendeplatten von Teknik Makina (K221TM)

Die Bohrstange von Teknik Makina dient als Präzisions-Aufnahme für VCMT 1103 Wendeplatten und ermöglicht stabile, rechtslaufende Bohrbearbeitung in kompakten Werkzeugaufnahmen.

• Schaftdurchmesser 16 mm für sichere Aufnahme
• Schneidenhöhe 30 mm für robuste Plattensitzung
• Geeignet für VCMT 1103 Wendeplatten
• Gesamtlänge 180 mm, kompakte Bauform
• Rechtslauf und Schnittwinkel 107.5° für saubere Spanform

Präzise Aufnahme und geprüfte Kompatibilität für Indexplatten

Die Bohrstange bietet eine präzise Aufnahme für VCMT 1103 Indexierbare Platten, was rasches Wechseln und reproduzierbare Schnitte ermöglicht. Dank der klar definierten Schaftdurchmesser 16 mm sitzt die Stange stabil im Werkzeughalter und minimiert Vibrationen. Für Anwender, die auf konstante Plattenlage achten, sorgt die standardisierte Aufnahmegeometrie für gleichbleibende Schneidenposition und geringeren Verschleiß der Zerspanwerkzeuge.

Effizienz durch durchdachte Geometrie und Schnittführung

Mit einem Schnittwinkel 107.5° und Schneidenhöhe 30 mm ist die Aufnahme auf sicheres Spanverhalten und definierten Spanbruch ausgelegt. Diese Geometrie reduziert Ausbrüche an der Plattenkante und unterstützt eine konstante Werkstückoberfläche. Die kompakte Gesamtlänge 180 mm erleichtert die Integration in Maschinen mit begrenztem Einfahrraum und verbessert die Handhabung beim Wechsel der Werkzeugaufnahme.

Einsatzbereiche und konkrete Vorteile in der Fertigung

Die Stange eignet sich besonders für universelle Innenbearbeitungen, bei denen indexierbare Platten bevorzugt werden. Durch die Kompatibilität mit VCMT 1103 können vorhandene Plattenbestände weiterverwendet werden, was Umrüstzeiten und Lagerhaltungsaufwand reduziert. Die rechtslaufende Ausführung gewährleistet, dass Schnittkraft- und Spanabfuhrverhalten mit üblichen Bearbeitungsparametern harmonieren.

Einfache Integration und wirtschaftlicher Betrieb

Die Konstruktion der Aufnahme unterstützt schnellen Plattenwechsel und bewirkt zuverlässig reproduzierbare Ergebnisse bei wiederkehrenden Arbeitszyklen. Für Betriebe, die Produktionszeiten optimieren möchten, bietet die Kombination aus standardisierter Plattenaufnahme und kompakter Stangenlänge einen direkten Nutzen: weniger Stillstand beim Werkzeugwechsel und gleichbleibende Bearbeitungsqualität. Fachbegriffe wie "VCMT" bezeichnen dabei die genormte Plattenform; VCMT steht für eine rechteckige, vierseitig nutzbare Wendeplatte mit positivem Spanwinkel, die vielseitig im Drehen eingesetzt wird.

Für präzise Innenbearbeitung mit VCMT 1103 empfiehlt Metav die Bohrstange von Teknik Makina als robuste Lösung – bei Fragen erreichen Sie uns unter info@metav-werkzeuge.com oder telefonisch +49 2822 7131930.

Produktmerkmale

• Artikelnummer: K221TM
• Marke: Teknik Makina
• Bezeichnung: Bohrstange SVQC für VCMT Wendeplatten
• ISO-Bezeichnung: S16Q SVQCR

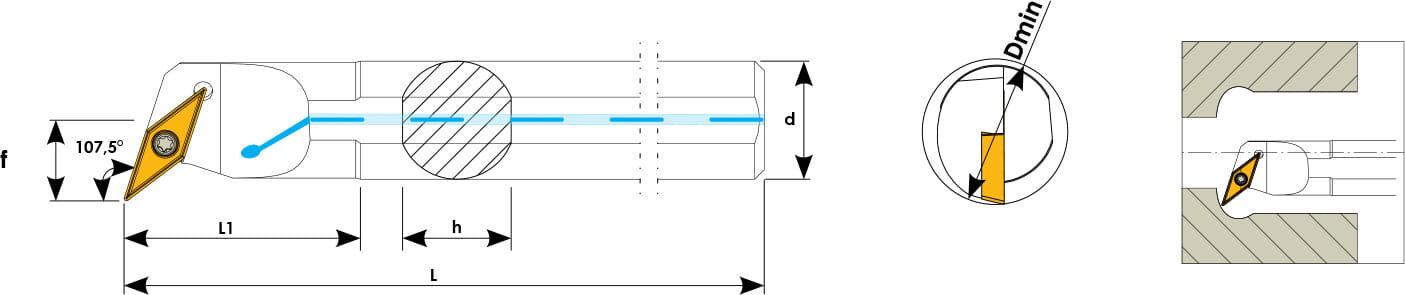

Fakten

• Schaftdurchmesser: 16 mm
• Schneidenhöhe: 30 mm
• Durchmesser: 20 mm
• Gesamtlänge: 180 mm
• Schnittwinkel: 107.5°
• Schnittrichtung: rechts
• Gewicht: 0.281 kg

Besonderheiten

• Wendeplatten: VCMT 1103 (indexierbare Wendeplatte für Drehen)
• Kompakte Bauform für beengte Einbausituationen
• S16Q SVQCR (ISO-Bezeichnung für Aufnahmegeometrie)
• Klemmhalter-Bezeichnung: 11

FAQ

Welche Wendeplatten passen auf die Aufnahme?
Die Aufnahme ist für VCMT 1103 Wendeplatten ausgelegt; die Bohrstange von Teknik Makina akzeptiert diese gängigen Indexplatten und ermöglicht damit schnellen Plattenwechsel und wirtschaftlichen Einsatz.

Ist die Stange für Rechts- oder Linkslauf vorgesehen?
Die Bohrstange ist als rechtslaufende Ausführung konzipiert, was in der Praxis mit Standard-Drehparametern kompatibel ist.

Welche Schaftgröße wird benötigt?
Der Schaftdurchmesser beträgt 16 mm, entsprechend muss der Werkzeughalter diese Aufnahme sicher spannen können.

Wie beeinflusst der Schnittwinkel die Bearbeitung?
Der Schnittwinkel von 107.5° unterstützt definiertes Spanverhalten und reduziert Belastung an der Plattenkante, was zu besserer Oberflächenqualität führt.

Wie lang ist die Aufnahme und welche Vorteile bringt das?
Mit einer Gesamtlänge von 180 mm ist die Stange kompakt und eignet sich besonders für Maschinen mit begrenztem Einfahrraum; das erleichtert den Einbau und vermindert Schwingungsanfälligkeit.
