20mm Bohrstange S16Q SD-CR, 62,5° für DC-- 0702, Schaft Ø16mm, Länge 180mm - Teknik Makina

Die Bohrstange überzeugt durch präzise Schnittwinkel-Geometrie und die Kompatibilität mit DC-- 0702 Wendeplatten; die Kombination aus 20 mm Durchmesser und 16 mm Schaft sorgt für stabile Auflage und reproduzierbare Bohrergebnisse. Bei Bedarf steht die Beratung von Metav Werkzeuge zur Verfügung, um Einsatz und Auswahl optimal abzustimmen.

Bohrstange S16Q SD-CR (K173TM) – Präzisions-Bohrstange

Die Bohrstange S16Q SD-CR ist eine Innenbearbeitungs-Lösung für die Aufnahme von DC-- 0702 Wendeplatten und eignet sich für rechtsdrehende Schnitte bei definierter Schneidenhöhe.

• 20 mm Durchmesser für enge Bohrungen
• Schaftdurchmesser 16 mm für sichere Spannaufnahme
• Schnittwinkel 62,5° für genaue Spanführung
• Geeignet für DC-- 0702 Wendeplatten
• Schneidenhöhe 35 mm für stabile Spanabnahme

Präzise Geometrie für wiederholbare Ergebnisse

Die ausgelegte Schnittwinkel-Geometrie von 62,5° unterstützt eine kontrollierte Spanbildung und führt zu gleichmäßigen Oberflächen sowie verlängerter Werkzeugstandzeit. Dieses Merkmal sorgt dafür, dass das Werkzeug auch bei Serienbearbeitung konstante Ergebnisse liefert, wodurch Ausschuss reduziert und Nacharbeit minimiert wird.

Robuster Aufbau und sichere Montage

Der 16 mm starke Schaftdurchmesser gewährleistet eine formstabile Aufnahme in handelsüblichen Haltern mit Klemmhalter-Bezeichnung 07, was Vibrationen reduziert und die Bearbeitungspräzision erhöht. Die Kombination aus 20 mm Außendurchmesser und 180 mm Gesamtlänge bietet ein günstiges Verhältnis von Reichweite zu Stabilität für typische Innenbearbeitungsaufgaben.

Kompatibilität und Einlegeplatten

Das Werkzeug ist speziell für Wendeplatten des Typs DC-- 0702 ausgelegt, wodurch ein einfacher Austausch und eine breite Auswahl an Schneidstoff-Varianten möglich sind. Anwender profitieren von schneller Nachrüstung bei Verschleiß und von den Vorteilen unterschiedlicher Beschichtungen für Stahl, gegossene Werkstoffe oder eisenfreie Materialien.

Handhabung und Einsatznutzen in der Werkstatt

Der rechtsdrehende Einsatz und die definierte Schneidenhöhe von 35 mm erleichtern die Einstellung von Bearbeitungsparametern und bieten reproduzierbare Schnittergebnisse. Durch die kompakte Ausführung eignet sich das Schaftwerkzeug für enge Bohrungen in Serienfertigung ebenso wie für Einzelteile mit hohen Qualitätsanforderungen.

Mit der Bohrstange von Teknik Makina präzise Bohrungen erzielen — Beratung und Lieferung direkt über Metav Werkzeuge: eMail info@metav-werkzeuge.com, Telefon +49 2822 7131930.

Produktmerkmale

• Bezeichnung: Bohrstange
• Bezeichnung 2: SD-CR für DC-- Wendeplatten
• ISO-Bezeichnung: S16Q SD-CR
• Hersteller: Teknik Makina
• SKU: K173TM
• GTIN: 4061905154980

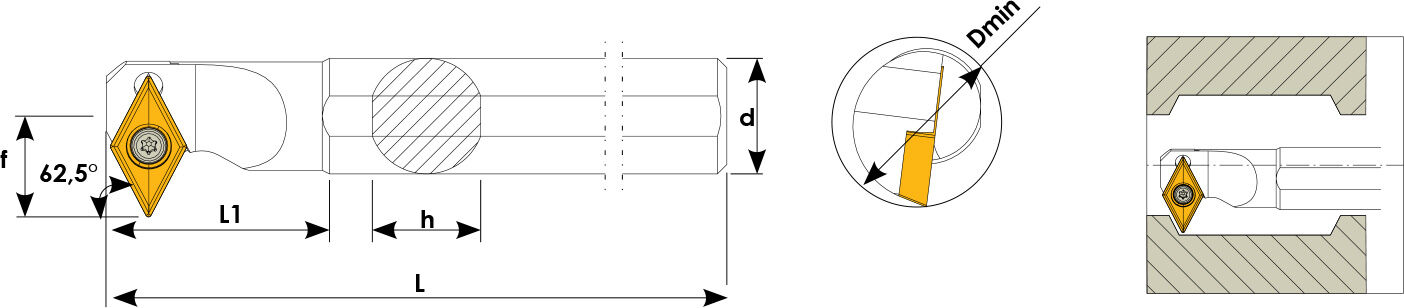

Daten

• Durchmesser: 20 mm
• Gesamtlänge: 180 mm
• Schaftdurchmesser: 16 mm
• Schneidenhöhe: 35 mm
• Schnittwinkel: 62.5°
• Gewicht: 0.28 kg

Besonderheiten

• Fur Wendeplatten: DC-- 0702 (Wendeplatten-Typ)
• Bohrstange-Bezeichnung: S16Q SD-CR (Bohrstangen-Ausführung)
• Schnittrichtung: rechts
• Klemmhalter Bohrstangen Bezeichnung: 07

FAQ

Welche Wendeplatten passen auf das Werkzeug?
Die Bohrstange S16Q SD-CR von Teknik Makina ist für Wendeplatten des Typs DC-- 0702 ausgelegt; diese Kompatibilität erlaubt den Einsatz unterschiedlicher Schneidstoff-Varianten zur Anpassung an Werkstoff und Schnittbedingungen.

Wie wird die Bohrstange gespannt?
Die Bohrstange K173TM wird über einen 16 mm Schaft in passende Klemmhalter mit Bezeichnung 07 eingespannt; diese sichere Aufnahme minimiert Vibrationen und erhöht die Bearbeitungsgenauigkeit.

Für welche Schnittrichtung ist das Werkzeug geeignet?
Das Schaftwerkzeug ist für rechtsdrehende Schnitte ausgelegt und liefert bei entsprechender Maschinenkonfiguration reproduzierbare Ergebnisse in Serien- und Einzelteilbearbeitung.
