254mm Rundteiltisch Horizontal/Vertikal 10" Ablesung MT-3 Aufnahme 90 Kg Horizontal 50 Kg Vertikal - Vertex

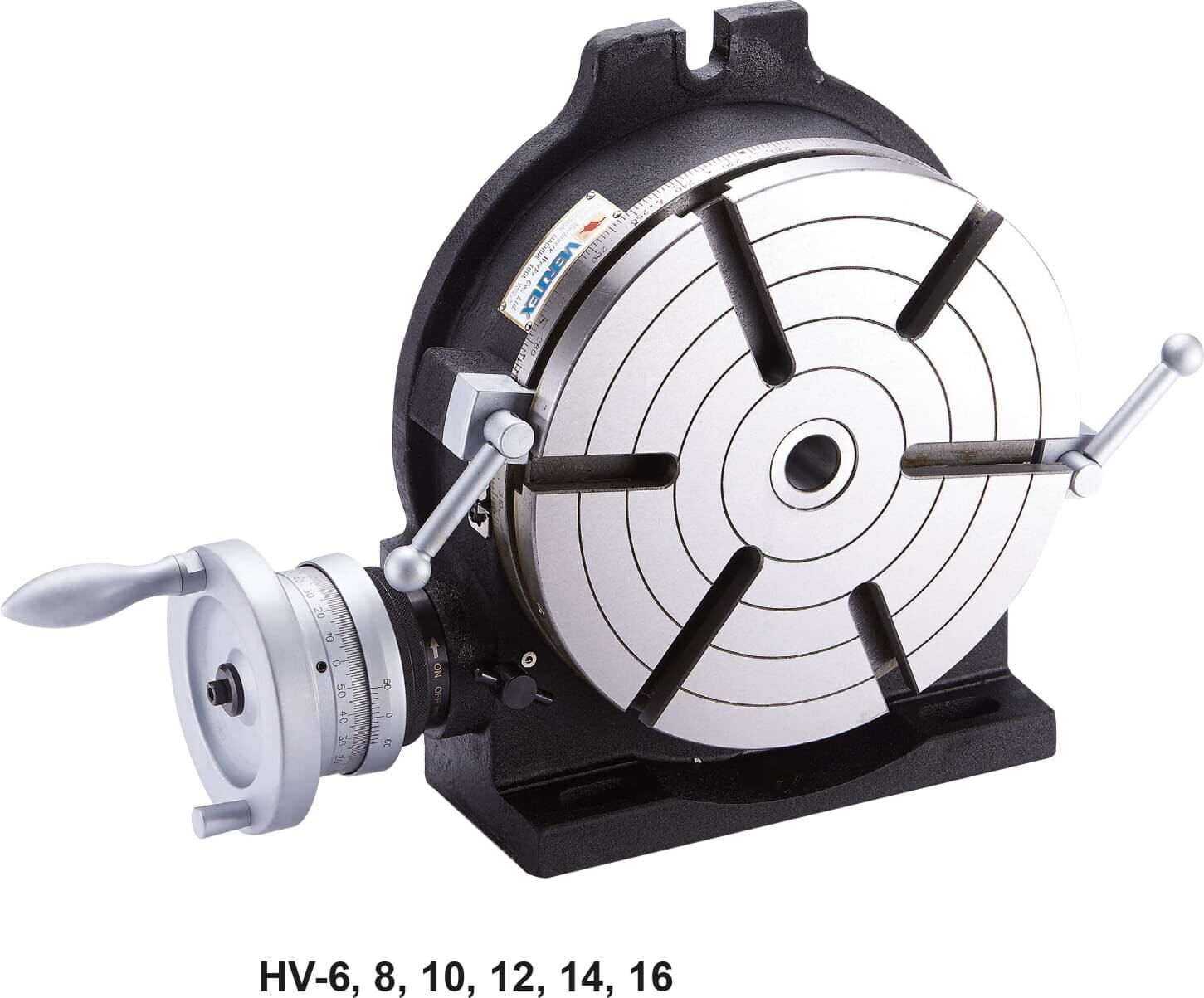

Rundteiltisch HV-10 von Vertex — Horizontal/Vertikal-Indexiertisch

Rundteiltisch HV-10 für präzise Indexierung bei Dreh- und Fräsarbeiten in Horizontal- und Vertikalaufnahmen

• Präzise Teilung dank 4° Teilung pro Spindelumdrehung
• Robuste Bauweise, Tragkraft bis 90 Kg horizontal
• Kompakte Abmessungen für platzsparende Aufstellung
• Kompatibel mit MT-3 Aufnahme und Standard T-Nuten

Höhere Prozesssicherheit durch messbare Präzision

Der HV-10 Rundteiltisch liefert reproduzierbare Ergebnisse bei wiederholten Indexieraufgaben. Die Teilung 4° pro Spindelumdrehung ermöglicht exakte Positionierungen ohne aufwändige Umrechnung, was Rüstzeiten reduziert und Ausschuss minimiert. Durch die direkte Ablesung mit 10" Skala lassen sich Winkel schnell kontrollieren. Anwender profitieren von planbaren Zykluszeiten und einer erhöhten Fertigungsstabilität.

Kompakte Konstruktion mit hoher Tragfähigkeit

Auf engem Raum überzeugt der Rundtisch mit seinen Abmessungen 321x276x106mm und einem Gewicht von 35,5 Kg, wodurch er sich einfach in bestehende Aufspannsysteme integrieren lässt. Die angegebene Traglast bietet 90 Kg Horizontal und 50 Kg Vertikal, sodass sowohl schwere Werkstücke als auch Mehrfachspannlösungen möglich sind. Das spart Investitionen in zusätzliche Aufspannkomponenten und erhöht die Vielseitigkeit an der Maschine.

Einfache Integration und Bedienfreundlichkeit

Die MT-3 Aufnahme gewährleistet die Kompatibilität mit gängigen Werkzeugmaschinen, während die T-Nut 6x14 mm standardisierte Spannmittelaufnahme erlaubt. Dadurch lassen sich Spannpratzen und Anpassplatten ohne Spezialadapter montieren. Die reduzierte Komplexität beim Wechsel von Horizontal- zu Vertikal-Applikationen ermöglicht rasche Umrüstzeiten und senkt den Aufwand für Schulungen.

Zielgruppe und typische Einsatzfelder

Der Rundteiltisch richtet sich an Werkstätten, Prototypenbau und Kleinserienfertigung, die exakte Teilungen und wiederholbare Positionierungen benötigen. Besonders in der Feinmechanik, im Werkzeugbau und bei Präzisionsfräsarbeiten stellt der Tisch eine effiziente Lösung dar. Anwender mit begrenztem Platzangebot profitieren von der kompakten Bauform, während Betriebe mit wechselnden Aufspanneinsätzen die Flexibilität schätzen.

Material- und Qualitätsaspekte

Die solide Bauweise des Tisches wurde für den rauen Werkstattalltag ausgelegt. Durch die robuste Konstruktion verringern sich Verformungen unter Last, was die Wiederholgenauigkeit über lange Einsatzzeiten unterstützt. Die Konstruktion erlaubt zudem einfache Wartungszugänge, sodass Standzeiten minimiert werden können.

Für präzise Indexierung empfiehlt sich der Rundteiltisch von Vertex als robuste Basis für wiederholgenaue Bearbeitungen — Beratung und Bestellhilfe per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930.

Leistungsmerkmale

• Artikelnummer: HV-10
• Marke: Vertex
• Bezeichnung: Rundteiltisch
• Bezeichnung: Horizontal/Vertikal
• GTIN: 4061905088919

Fakten

• Durchmesser: 254 mm
• Abmessung: 321x276x106 mm
• Gewicht: 35,5 Kg
• Max Beladung: 90 Kg Horizontal und 50 Kg Vertikal
• T-Nut: 6x14 mm
• Aufnahme: MT-3
• 1 Spindeldrehung: 4°
• Ablesung: 10"

Besonderheiten

• Horizontal/Vertikal — Wechselbetrieb möglich
• MT-3 — Morseaufnahme Größe 3 für Standardmaschinen
• T-Nut 6x14 mm — kompatibel mit Normspannmitteln
• ECLASS: 36600610
• Kategorie: Vertex

FAQ

Welche Aufnahme benötigt der Rundteiltisch für die Maschinenmontage?
Der Rundteiltisch HV-10 verfügt über eine MT-3 Aufnahme, die als Morseaufnahme Größe 3 gängig bei vielen Werkzeugmaschinen ist und einfache Integration ermöglicht.

Woraus ergibt sich die Teilgenauigkeit des Tisches?
Die Teilgenauigkeit ergibt sich aus der 4° Teilung pro Spindelumdrehung und der direkten Ablesung mit 10" Skala, was präzise und reproduzierbare Positionierungen erlaubt.

Für welche Werkstücke ist die Traglast ausgelegt?
Der HV-10 eignet sich für Werkstücke bis 90 Kg in Horizontalstellung und bis 50 Kg in Vertikalstellung; dadurch sind sowohl schwere Einzelteile als auch moderate Mehrfachspannungen möglich.

Welche Spannmittel passen in die T-Nuten?
Die T-Nut 6x14 mm erlaubt die Nutzung gängiger Spannpratzen und Normführungen, wodurch Sonderadapter häufig entfallen und Rüstzeiten sinken.

Ist der Rundteiltisch für Serienfertigung geeignet?
Ja, der Rundteiltisch HV-10 ist wegen seiner robusten Bauweise und reproduzierbaren Teilbarkeit besonders für Kleinserien und seriennahe Fertigungen geeignet.

Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
