Der Kombination aus Ø 0,15 mm Präzision, TiSiN-Beschichtung und der Eignung für gehärtete Werkstoffe gelingt eine effiziente und zuverlässige Gravur bei gleichbleibender Standzeit; nutzen Sie diese Merkmale zur Optimierung Ihrer Feinbearbeitung und bestellen Sie den Fräser über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an.

VHM Gravierfräser von COGO

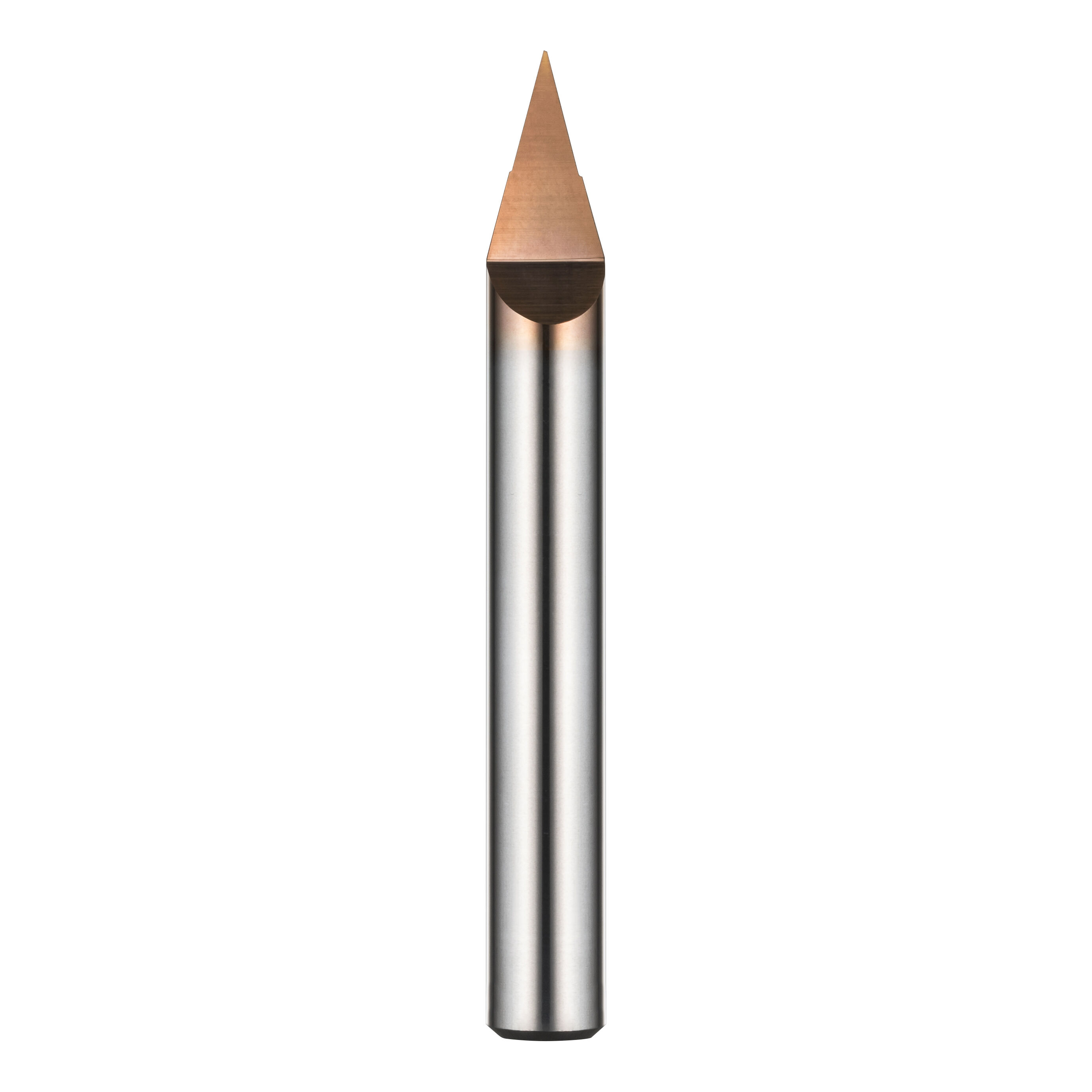

Der VHM Gravierfräser ist ein hochpräzises Hartmetallwerkzeug für feine Gravur- und Konturarbeiten in verschiedenen Werkstoffen.

• Ø 0,15 mm für feinste Gravuren
• TiSiN-Beschichtung für längere Standzeit
• Schaft 4 mm, Gesamtlänge 40 mm
• Schnittlänge 1,92 mm, Einzahn-Design
• 90° Spitzenwinkel für präzise Kanten

Hohe Verschleißfestigkeit durch Material und Beschichtung

Die Kombination aus dem Substrat UWC und der TiSiN-Beschichtung sorgt für eine deutlich verbesserte Verschleißfestigkeit. Dadurch werden Schneidkanten länger scharf gehalten, was insbesondere bei Serien- oder Detailarbeiten die Standzeit erhöht. Für Anwender bedeutet das: weniger Werkzeugwechsel, höhere Prozesssicherheit und konstantere Bearbeitungsqualität. Die Beschichtung reduziert zudem die Reibung, was die Spanabfuhr unterstützt und die Oberflächenqualität des Werkstücks verbessert.

Präzision und Geometrie für feine Konturen

Mit einem Durchmesser von 0,15 mm und einem Spitzenwinkel von 90° ist der Fräser speziell auf feinste Gravurprofile ausgelegt. Die Schnittlänge 1,92 mm in Verbindung mit einer einzelnen Schneide ermöglicht saubere Spanbildung und feine Kanten ohne Aufrauen. Die helixgeometrie von 0° stabilisiert das Schnittbild bei Stillstands- oder sehr langsamen Vorschüben. Anwender profitieren von reproduzierbaren Ergebnissen bei filigranen Konturen und präziser Detailarbeit.

Aufbau, Handhabung und Montagevorteile

Der Standard-Schaftdurchmesser von 4 mm und die Gesamtlänge von 40 mm ermöglichen eine flexible Aufnahme in gängige Spannsysteme und Präzisionshalter. Durch das Einzahn-Design werden Späne kontrolliert abgeführt, wodurch sich die Prozesse besser überwachen lassen und Nachbearbeitungsaufwand reduziert werden kann. Kurze Werkzeugeinsatzzeiten und einfache Wechselbarkeit unterstützen einen reibungslosen Fertigungsablauf in gut organisierten Werkstätten.

Vielseitige Werkstoffanwendung und Zielgruppe

Der Fräser ist für eine breite Palette gehärteter und ungehärteter Materialien ausgelegt, darunter legierte und nicht legierte Stähle sowie Gusseisen und Kupfer. Damit richtet sich das Werkzeug an Anwender, die präzise Gravuren unter anspruchsvollen Bedingungen benötigen, etwa in der Feinmechanik, im Formenbau oder bei Spezialanfertigungen. Durch die Kombination aus härteverträglicher Geometrie und robuster Beschichtung wird eine zuverlässige Bearbeitung auch bei höheren Festigkeiten ermöglicht.

Empfehlung: Setzen Sie auf die Qualität von COGO und bestellen Sie den VHM Gravierfräser über Metav Werkzeuge; bei technischen Fragen erreichen Sie uns per E‑Mail info@metav-werkzeuge.com oder telefonisch +49 2822 7131930

Produktmerkmale

• Artikelnummer: 1DTE0015900S04
• Marke: COGO
• Bezeichnung: VHM Gravierfräser
• Serie: 1DTE

Fakten

• Durchmesser: 0,15 mm
• Gesamtlänge: 40 mm
• Schaftdurchmesser: 4 mm
• Schnittlänge: 1,92 mm
• Anzahl Schneiden: 1
• Helix: 0°
• Spitzenwinkel: 90°
• Toleranz Durchmesser: +0~0,02 mm
• HRC: HRC ~50

Besonderheiten

• Beschichtung: TiSiN (Verschleißschutz)
• Material: UWC (Vollhartmetall)
• Gusseisen: bearbeitbar
• HRC52: bearbeitbar
• HRC62: bearbeitbar
• Vorgehärteter Stahl: bearbeitbar
• Kohlenstoffstahl: bearbeitbar
• Kupfer: bearbeitbar
• Legierter Stahl: bearbeitbar
• Rostfreier Stahl: bearbeitbar

FAQ

Für welche Materialien eignet sich der Fräser am besten?
Der COGO VHM Gravierfräser eignet sich für eine Vielzahl von Werkstoffen, darunter Gusseisen, Kohlenstoffstahl, legierte Stähle, rostfreier Stahl sowie Kupfer; dank TiSiN-Beschichtung und hartmetall-Substrat sind auch gehärtete Stähle bis etwa HRC ~50 bearbeitbar.

Welchen Durchmesser und welche Schneidenanzahl hat das Werkzeug?
Der Gravurfräser hat einen Durchmesser von 0,15 mm und ist als Einzahn-Ausführung konzipiert, was saubere Spanbildung und feine Konturen bei Gravurarbeiten ermöglicht.

Welche Vorteile bietet die TiSiN-Beschichtung?
Die TiSiN-Beschichtung reduziert Verschleiß und Reibung, erhöht die Standzeit und verbessert die Oberflächenqualität bei der Bearbeitung mit dem VHM Gravierfräser von COGO.

Welche Schaftaufnahme wird empfohlen?
Der Fräser verfügt über einen Schaftdurchmesser von 4 mm und eine Gesamtlänge von 40 mm; damit ist er für gängige 4-mm-Spannsysteme und Präzisionshalter geeignet.

Wie tief ist die Schnittlänge und was bedeutet das praktisch?
Die Schnittlänge beträgt 1,92 mm; das ermöglicht kontrollierte Eingriffe bei feinen Gravuren und reduziert das Risiko von Schwingungen oder Bruch bei filigranen Arbeiten.

Ist der Fräser für gehärtete Stähle geeignet?
Ja, der Fräser ist für die Bearbeitung vorgehärteter Stähle und gehärteter Werkstoffe bis in den Bereich HRC ~50 ausgelegt, wodurch er für anspruchsvolle Anwendungen nutzbar ist.
