2mm VHM Eckradiusfräser R0,05x2, TISIN, Schaft Ø4mm, Schneiden 2, HRC 50~62 - COGO
23,60 €
Produktinformationen "2mm VHM Eckradiusfräser R0,05x2, TISIN, Schaft Ø4mm, Schneiden 2, HRC 50~62 - COGO"
VHM Eckradiusfräser
VHM Eckradiusfräser für präzise Radien und feine Kantenbearbeitung im Werkzeugbau und in der Feinmechanik
- VHM Eckradiusfräser »R0,05X2«
- TISIN-Beschichtung für hohe Standzeit
- Geeignet bis HRC 62 für gehärtete Werkstoffe
- Schaft Ø 4 mm, Schnittlänge 6 mm
Präzision und Werkstoffvielfalt für industrielle Ansprüche
Der VHM Eckradiusfräser wurde entwickelt, um kleine Radien mit konstanter Qualität zu erzeugen. Durch die Kombination aus kleinem Radius R0,05, zweischneidiger Ausführung und einer Helix von 30° ermöglicht das Werkzeug gleichmäßige Spanbildung und saubere Schnittkanten. Anwender profitieren von einer hohen Maßhaltigkeit bei wiederholten Bearbeitungen und einer verlässlichen Kantenqualität, insbesondere bei anspruchsvollen Werkstoffen wie vorgehärtetem oder legiertem Stahl.
Geometrie, Schnittlänge und Schaft sorgen für Stabilität
Dank einer Schnittlänge von 6 mm und einem Schaft Ø 4 mm bietet der Fräser gute Stabilität in Standardspannfuttern und reduziert Schwingungen bei feinen Konturen. Die zweischneidige Geometrie sorgt für geringere Schnittkräfte und effizienten Spantransport, was die Werkzeugstandzeit erhöht und die Bearbeitungsqualität stabilisiert. Anwender erzielen mit diesem Aufbau saubere Ecken und feine Konturen ohne übermäßige Nachbearbeitung.
Beschichtungstechnologie erhöht Standzeit und Prozesssicherheit
Die TISIN-Beschichtung schützt die Schneidkante vor thermischer Belastung und Verschleiß, was besonders bei erhöhten Schnittgeschwindigkeiten von Vorteil ist. Diese Hartstoffschicht reduziert Anbackungen und verlängert die Standzeit gegenüber unbeschichteten Werkzeugen. Für Betriebe bedeutet das weniger Werkzeugwechsel, eine höhere Produktivität und geringere Stillstandszeiten bei Serien- und Einzelteilfertigung.
Leistung bei gehärteten und legierten Stählen
Für die Bearbeitung gehärteter Werkstoffe ist die Kombination aus Substratmaterial UWC und abgestimmter Beschichtung entscheidend. Das Werkzeug ist ausgelegt für Einsätze bis HRC 50~62 und eignet sich damit für vorgehärtete Bauteile sowie legierten Stahl. Dadurch lassen sich Härtebereiche bearbeiten, die viele Standardwerkzeuge überfordern, ohne Kompromisse bei Präzision und Kantenqualität einzugehen.
Typische Anwendungsfelder und Zielgruppe
Einsatzgebiete sind Präzisionswerkzeuge, Formen- und Werkzeugbau, sowie die Feinmechanik und Serienfertigung kleiner Bauteile. Entwickelt wurde das Werkzeug für Anwender, die enge Toleranzen und reproduzierbare Radien verlangen, etwa für Einsätze in der Automobilzulieferindustrie, Komponentenfertigung und Prototypenbau. Die kompakte Bauform macht es zudem geeignet für Maschinen mit begrenzter Zugänglichkeit.
Handling, Werkzeugaufnahme und Prozessintegration
Für eine sichere Prozessintegration empfiehlt sich Spannsystem mit passender Rundlaufgenauigkeit, um die hohe Schneidkanten-Toleranz optimal auszunutzen. Die Einhaltung von empfohlenen Schnittdaten und Kühlschmierstoff sorgt für konstante Ergebnisse und minimiert thermische Belastungen. Die kompakte Gesamtlänge von 45 mm erleichtert das Einspannen in zahlreiche Werkzeughalter und reduziert Freiüberstände.
Empfehlung: Für präzise Eckradien in gehärteten Werkstoffen empfiehlt Metav Werkzeuge den Einsatz dieses COGO VHM Eckradiusfräsers mit TISIN-Beschichtung; bei Fragen zur Anwendung oder Schnittdaten stehen wir unter info@metav-werkzeuge.com und +49 2822 7131930 zur Verfügung
Produktmerkmale
- Artikelnummer: 2CNR0200005S04
- Marke: COGO
- Bezeichnung: VHM Eckradiusfräser

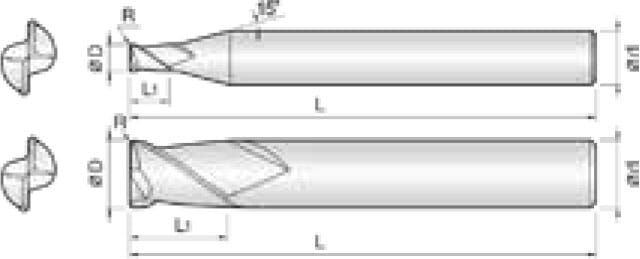

Daten
- Durchmesser: 2 mm
- Radius: R0,05 mm
- Gesamtlänge: 45 mm
- Schaftdurchmesser: 4 mm
- Schnittlänge: 6 mm
- Helix: 30°
- Schneiden: 2
Besonderheiten
- Coating: TISIN — Hartstoffbeschichtung, verschleißreduzierend
- Material: UWC
- HRC: HRC 50~62
- HRC52 Materialanwendung: Ja
- HRC62 Materialanwendung: Ja
- Kohlenstoffstahl Materialanwendung: Ja
- Legierter Stahl Materialanwendung: Ja
- Vorgehärteter Stahl Materialanwendung: Ja
- Prehardened: Ja
- High Precise Edge Tolerance: Ja
FAQ
Für welche Härtebereiche ist der Fräser geeignet?
Der COGO VHM Eckradiusfräser mit der Artikelnummer 2CNR0200005S04 ist ausgelegt für Einsätze bis HRC 50~62 und eignet sich damit für vorgehärtete und legierte Stähle sowie für Anwendungen in der Formen- und Werkzeugtechnik.
Welche Vorteile bietet die TISIN-Beschichtung?
Die TISIN-Beschichtung reduziert Verschleiß und Anbackungen, erhöht die Standzeit des Fräsers und ermöglicht stabilere Bearbeitungsbedingungen bei höheren Schnittgeschwindigkeiten im Einsatz mit COGO VHM-Werkzeugen.
Welche Schaftaufnahme wird empfohlen?
Aufgrund des Schaft Ø 4 mm empfiehlt sich eine Spannaufnahme mit niedriger Rundlaufabweichung, um die hohe Schneidkanten-Toleranz des COGO VHM Eckradiusfräsers optimal zu nutzen und Vibrationen zu vermeiden.
Wie groß ist der Radius und wofür eignet er sich?
Der Fräser hat einen Radius von R0,05, ideal für feine Kanten, enge Konturen und präzise Eckradien in der Feinmechanik oder im Werkzeugbau mit minimalem Nacharbeitbedarf.
Ist das Werkzeug für Serienfertigung geeignet?
Ja. Dank der Kombination aus robustem UWC-Substrat und TISIN-Beschichtung bietet der COGO VHM Eckradiusfräser eine hohe Standzeit und Wiederholgenauigkeit, was ihn für Serien- und Seriennahfertigung prädestiniert.
