125mm Stechklemmhalter 4mm Schneidenbreite, 18mm Stechtiefe, Innenkühlung, rechtsschneidend, ISO 2020, 4C-R S224, für Horn Wendeplatten - Teknik Makina

Stechklemmhalter von Teknik Makina

Der Stechklemmhalter eignet sich für präzise Einstech- und Innenbearbeitungen mit rechts laufender Schnittrichtung und ist kompatibel mit Wendeplatten des Herstellers Horn

• Kompatibel mit Horn-Wendeplatten
• Schneidenbreite 4 mm für feine Einstecharbeiten
• Stechtiefe bis 18 mm für tiefe Einschnitte
• ISO-2020 Aufnahme sorgt für stabile Klemmung
• Gesamtlänge 125 mm für sichere Auskragung

Präzise Zusammenfassung und direkter Nutzen

Der erste Blick zeigt: mit der Kombination aus Schneidenbreite von 4 mm und einer Stechtiefe von bis zu 18 mm bietet dieses Werkzeug kontrollierte Einstechvorgänge bei guter Spanabfuhr. Dank der ISO-2020-Aufnahme lässt sich die Schneide fest und formtreu positionieren, wodurch Rattermarken reduziert und die Standzeit der Wendeplatte erhöht werden. Die direkte Kompatibilität mit Horn-Wendeplatten erleichtert die Werkzeugbeschaffung und erlaubt den Einsatz bewährter Plattengeometrien.

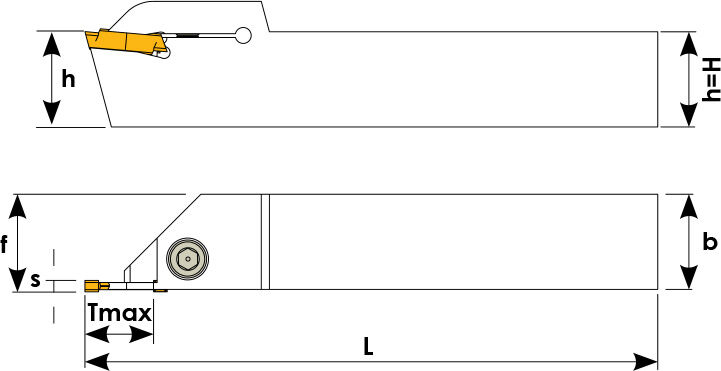

Aufbau, Maße und mechanischer Vorteil

Die robuste Konstruktion mit einer Klemmhalter-Breite von 20 mm und einer Klemmhalter-Höhe von 20 mm sorgt für geringe Durchbiegung bei Auskragungen. Durch die standardisierte ISO-2020-Schnittstelle kann die Aufnahme schnell gewechselt werden, was Rüstzeiten minimiert. Die Gesamtlänge von 125 mm bietet einen guten Kompromiss zwischen Reichweite und Stabilität, sodass kontrollierte Einstecharbeiten auch bei anspruchsvollen Werkstückkonturen möglich bleiben.

Einsatzprofil und Bearbeitungsleistung

Für rechts laufende Schnitte optimiert, ermöglicht der Halter saubere Einstechoperationen in unterschiedlichen Werkstoffen. Die präzise Schneidenbreite von 4 mm erlaubt definierte Spantiefe, während die maximale Stechtiefe von 18 mm tiefe Nuten und Verrundungen ermöglicht. Diese Kennwerte sind besonders relevant bei Wiederholbearbeitungen, wo Maßhaltigkeit und Oberflächenqualität über den Prozesswert entscheiden.

Montage, Schnittstellen und Wechselprozesse

Die Aufnahme ist auf gängige Bohrstangen abgestimmt; die angegebene Bezeichnung 4C-R S224 dient als Referenz für passende Spannwerkzeuge und Adapter. Die Klemmung arbeitet formschlüssig, wodurch Wendeplattenwechsel zügig erfolgen. Anwender profitieren von sicheren Verbindungspunkten und einfacher Handhabung beim Einsetzen oder Nachschärfen der Wendeplatten. Hinweise zur richtigen Anzugskraft und zur Plattenlage reduzieren Montagefehler und verlängern die Lebensdauer.

Wartung, Sicherheit und Anwenderhinweise

Regelmäßige Sichtprüfung der Schneidenlage und eine saubere Kontaktfläche zwischen Platte und Halter sind entscheidend für konstante Ergebnisse. Leichte Verschmutzungen und Spanreste sollten vor dem erneuten Einsetzen entfernt werden, um Spannungspitzen und ungleichmäßigen Verschleiß zu vermeiden. Bei Unsicherheiten zu Einspannung oder Schnittparametern steht der Metav-Kundendienst mit technischen Daten und Beratung zur Verfügung; Metav Werkzeuge unterstützt bei Auswahl und Ersatzteilen.

Empfehlung: Für präzise Einstecharbeiten mit Horn-Wendeplatten empfiehlt sich der Einsatz des Stechklemmhalters mit ISO-2020-Aufnahme – Beratung und Lieferung erfolgen über Metav Werkzeuge, Kontakt: info@metav-werkzeuge.com oder Tel. +49 2822 7131930

Produktmerkmale

• Artikelnummer: D706TM
• Hersteller: Teknik Makina
• Klemmhalter ISO-Bezeichnung: 2020
• Bohrstangen-Bezeichnung: 4C-R S224

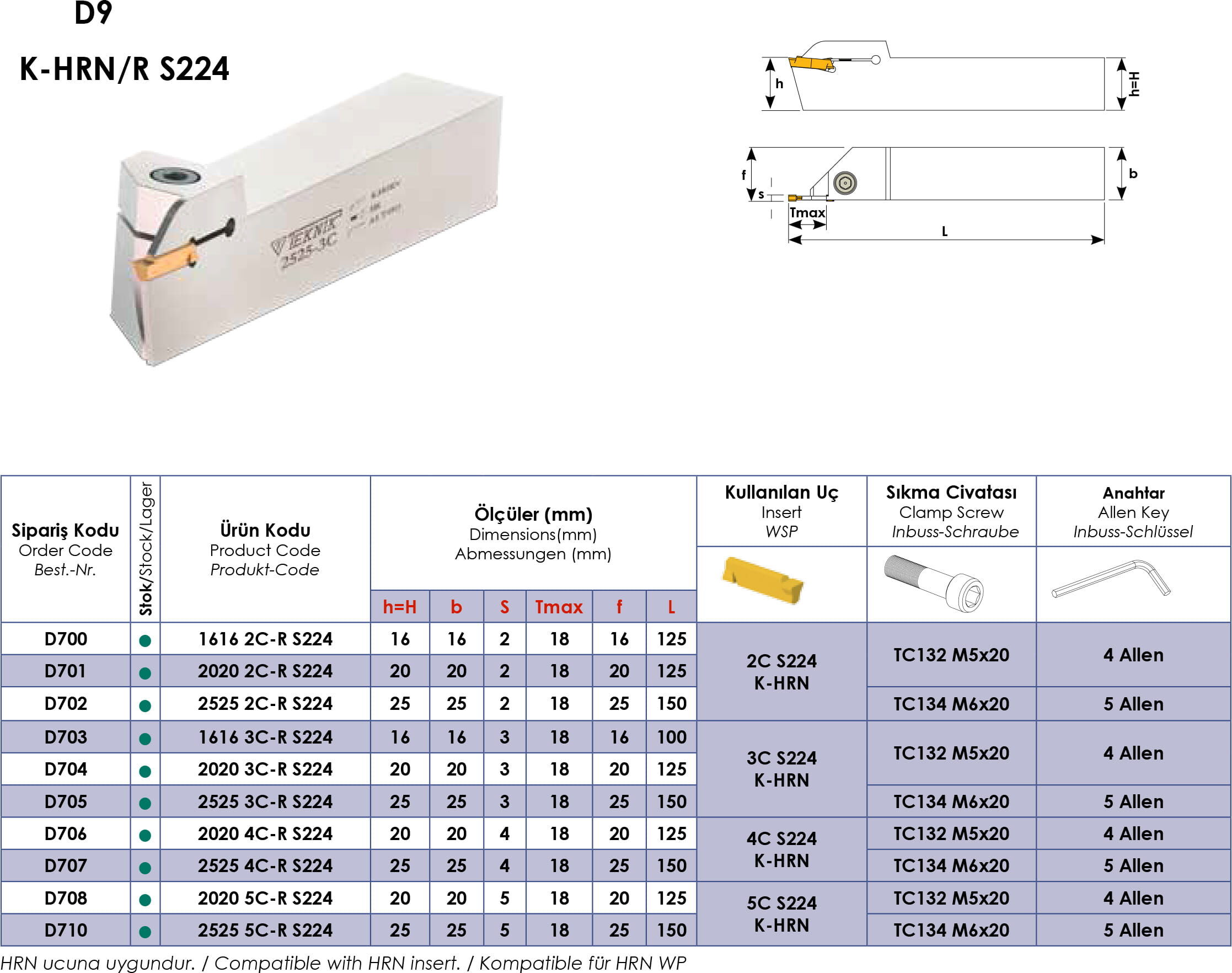

Fakten

• Klemmhalter Höhe: 20 mm
• Klemmhalter Breite: 20 mm
• Schneidkopf Breite: 20 mm
• Schneidenbreite: 4 mm
• Stechtiefe max.: 18 mm
• Gesamtlänge: 125 mm
• Gewicht: 0.401 kg
• Schnittrichtung: rechts

Besonderheiten

• Kompatibel mit Horn (Wendeplattenhersteller)
• ISO-2020 (Aufnahmeformat)
• Rechts-Schnitt (Schnittführung)

FAQ

Wie wird der Halter gespannt und welche Aufnahme hat er?
Der Stechklemmhalter D706TM von Teknik Makina verfügt über eine ISO-2020-Aufnahme, die eine formfeste Klemmung ermöglicht und schnellen Plattenwechsel unterstützt.

Für welche Schnitttiefe und Schneidenbreite ist der Halter ausgelegt?
Der Halter erlaubt eine maximale Stechtiefe von 18 mm bei einer Schneidenbreite von 4 mm, was ihn für präzise Einstecharbeiten prädestiniert.

Ist der Halter mit Wendeplatten von Horn kompatibel?
Ja, der Stechklemmhalter D706TM ist kompatibel mit Wendeplatten des Herstellers Horn, wodurch bewährte Plattengeometrien genutzt werden können.

Welche Gesamtlänge und Abmessungen sind relevant für die Auswahl?
Die Gesamtlänge beträgt 125 mm; die Klemmhalter-Breite und -Höhe liegen jeweils bei 20 mm, was Stabilität bei der Auskragung gewährleistet.

Welche Bohrstangen können verwendet werden?
Als Referenz dient die Bezeichnung 4C-R S224 für passende Bohrstangen und Adapter, die sichere Spannverbindungen ermöglichen.
