Der Klemmhalter überzeugt durch den 107.5° Schnittwinkel und die robuste Bauart mit 20 mm Breite, was für stabile Spannverhältnisse und konstante Oberflächengüten sorgt. Dank der Kompatibilität mit VCMT 1604 Wendeplatten eignet sich der Halter für präzise Drehaufgaben. Bestellen Sie den Klemmhalter direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an.

Klemmhalter D254TM – Klemmhalter SVHCR 2020 für VCMT 1604

Der Klemmhalter D254TM ist ein präziser Werkzeughalter für VCMT 1604 Wendeplatten und optimiert Rüstzeiten sowie Werkzeugstandzeiten beim Rechtsdreh.

• Kompatibel mit VCMT 1604 Wendeschneidplatten
• Schnittwinkel 107.5° für stabile Spanbildung
• Klemmhalter Breite 20 mm und Höhe 20 mm
• Schneidkopf Breite 25 mm für präzise Konturen
• SVHCR 2020 Ausführung für sichere Spannlage

Präzision und Stabilität bei Bearbeitungsaufgaben

Präzise Spannführung ist entscheidend für gleichbleibende Bearbeitungsergebnisse. Der Klemmhalter bietet durch den 107.5° Schnittwinkel eine optimierte Spanabfuhr, was insbesondere bei Zerspanungsprozessen zu verbesserten Oberflächen führt. Die Kombination aus fester Konstruktion und definierten Abmessungen sorgt für wiederholbare Schnittergebnisse und geringere Nacharbeit. Anwender profitieren von gleichbleibender Maßhaltigkeit und reduzierten Ausschussraten.

Robuster Aufbau für hohe Standzeiten

Der robuste Aufbau des Halters reduziert Vibrationen und erhöht die Standzeit der Wendeplatten. Die ISO-Bezeichnung SVHCR 2020 steht für bewährte Geometrie und sichere Klemmung. Durch die klare Zuschnittauslegung lassen sich Werkzeuge schnell montieren und wechseln, was Rüstzeiten verkürzt. Die Konstruktion ist auf langlebigen Dauereinsatz ausgelegt und unterstützt wirtschaftliches Drehen bei Serienfertigung.

Einfache Integration in vorhandene Systeme

Für Produktionslinien mit standardisierten Bohrstangen ist die Einbindung unproblematisch, da die Ausführung mit der Bohrstangenbezeichnung K16 kompatibel ist. Die Auslegung auf VCMT 1604 Wendeplatten macht den Einsatz vielseitig bei Innen- und Außenbearbeitung möglich. Dies erleichtert die Lagerhaltung, da gängige Wendeschneidplatten genutzt werden können und Umrüstaufwand reduziert wird.

Montagehinweise und Anwenderkomfort

Eine klare Spannfläche und definierte Befestigungsmaße sorgen für schnellen und sicheren Werkzeugwechsel. Die Ausrichtung für Rechtsdreh ist werkstückseitig berücksichtigt, wodurch Einbaufehler minimiert werden. Bei der Montage sind die Passflächen zu säubern und die Klemmstelle gleichmäßig zu sichern, um optimale Spannkraft und Wiederholgenauigkeit zu gewährleisten. Kleine Justagen genügen, um wiederholbare Produktionsläufe zu starten.

Setzen Sie auf den Klemmhalter D254TM von Teknik Makina und bestellen Sie über Metav Werkzeuge; bei Fragen erreichen Sie uns per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930.

Produktmerkmale

• Artikelnummer: D254TM
• Bezeichnung: Klemmhalter SVHC für VCMT Wendeplatten
• Marke: Teknik Makina
• SKU: D254TM
• GTIN: 4061905153525

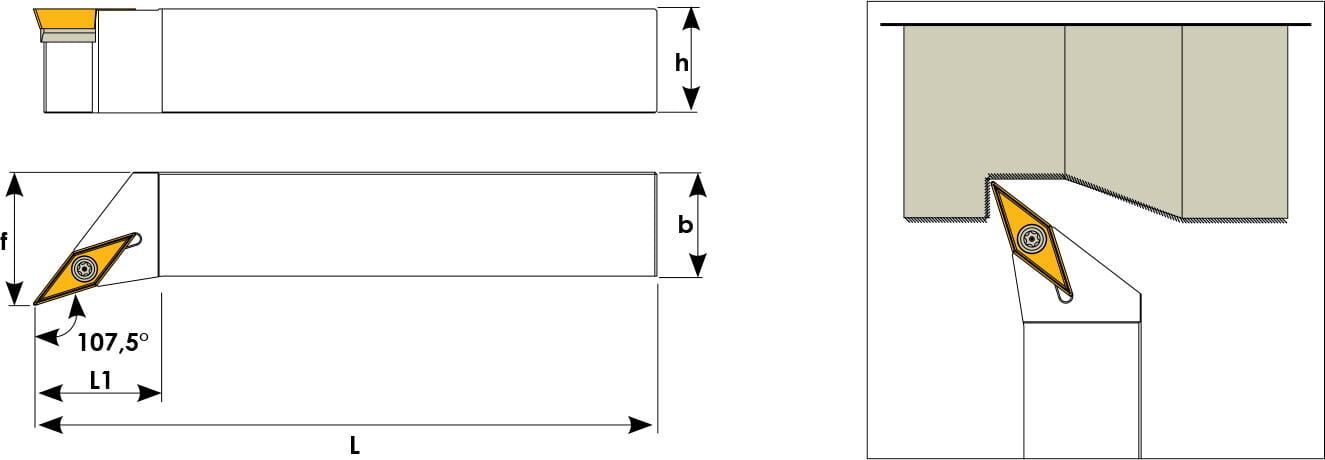

Fakten

• Gesamtlänge: 125 mm
• Breite: 20 mm
• Höhe: 20 mm
• Schneidenhöhe: 30 mm
• Schneidkopfbreite: 25 mm
• Schnittwinkel: 107.5°
• Gewicht: 0.384 kg

Besonderheiten

• Fur Wendeplatten: VCMT 1604
• Klemmhalter Bezeichnung ISO: SVHCR 2020
• Klemmhalter Bohrstangen Bezeichnung: K16
• Schnittrichtung: rechts

FAQ

Ist der Halter mit VCMT 1604 Wendeplatten kompatibel?
Ja, der Klemmhalter D254TM von Teknik Makina ist für VCMT 1604 Wendeschneidplatten ausgelegt und gewährleistet sichere Spannverhältnisse bei typischen Drehaufgaben.

Für welche Schnittrichtung ist der Halter ausgelegt?
Der Klemmhalter D254TM ist für Rechtsdreh ausgelegt, wodurch er sich für gängige Außen- und Innenbearbeitungen in vielen Fertigungsprozessen eignet.

Welche Abmessungen sind für die Planung wichtig?
Wesentliche Werte sind die Breite 20 mm, die Höhe 20 mm und die Gesamtlänge 125 mm; diese Maße helfen bei der Einpassung in vorhandene Werkzeughaltersysteme.

Welche ISO-Bezeichnung hat der Halter?
Die ISO-Bezeichnung lautet SVHCR 2020, die standardisierte Geometrie erleichtert die Auswahl passender Bohrstangen und Befestigungen.

Wie unterstützt der Schnittwinkel die Bearbeitung?
Der Schnittwinkel 107.5° fördert stabile Spanbildung und erleichtert die Spanabfuhr, was zu besseren Oberflächen und längeren Standzeiten der Wendeschneidplatten führt.
