Klemmhalter DCXNN und DCSNR für CN-- Wendeplatten 45° DCSNR 2525 M12 für CN-- 1204 Innenkühlung rechtsschneidend - Teknik Makina

Der Klemmhalter DCSNR 2525 45° überzeugt durch seine Kombination aus stabilem 45°-Schnittwinkel, standardisierter Aufnahme nach ISO und passgenauer Eignung für CN-- 1204 Wendeplatten, wodurch sich wiederholbare Schnittbilder und zuverlässige Spanbildung ergeben. Bestellen Sie das Werkzeug direkt über Metav Werkzeuge oder kontaktieren Sie unsere Beratung für technische Details und Einsatzempfehlungen.

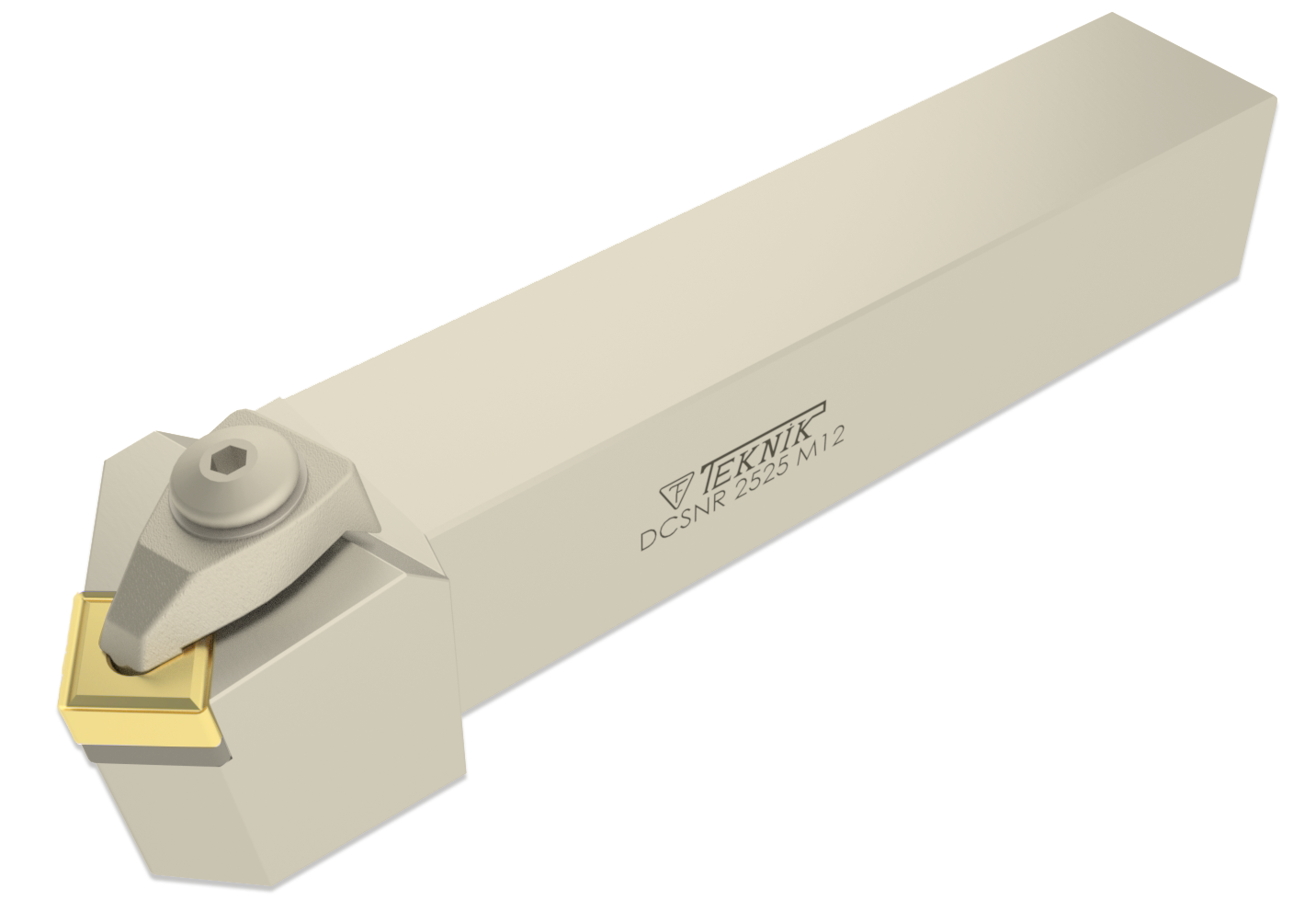

Klemmhalter DCSNR 2525 45° für präzises Außen-Drehen

Der Klemmhalter DCSNR 2525 45° ist ein Drehwerkzeughalter für den Maschinenpark und eignet sich insbesondere für den Einsatz mit CN-- 1204 Wendeplatten beim Außen-Drehen.

• Klemmhalter »DCSNR 2525« für präzises Außen-Drehen
• Schnittwinkel 45° für stabile Spanformergebnisse
• Passend für CN-- 1204 Wendeplatten
• Bohrstangenaufnahme M12 für einfache Montage
• Gesamtlänge 150 mm, Schneidenhöhe 35 mm

Maximale Stabilität bei hohen Schnittkräften

Der Werkzeughalter bietet durch den 45° Schnittwinkel eine ausgewogene Kraftverteilung, die Vibrationen reduziert und die Standzeit der Wendeplatten erhöht. Die geometrische Auslegung sorgt für gleichmäßigen Spanabtransport, was zu konstanter Oberflächenqualität und weniger Nacharbeit führt. Die DCSNR 2525-Ausführung unterstützt damit produktive Prozesse, weil weniger Werkzeugwechsel nötig sind und Stillstandzeiten gesenkt werden.

Präzise Kompatibilität für standardisierte Wendeplatten

Dank der genauen Aufnahme ist die Montage von CN-- 1204 Wendeplatten schnell und reproduzierbar möglich. Die Bohrstangenaufnahme M12 erleichtert die Montage am Maschinenrevolver und minimiert Rüstzeiten. Dadurch lassen sich Werkstücktoleranzen zuverlässig einhalten, was insbesondere bei Serienfertigung zu gleichbleibenden Ergebnissen führt.

Kompakte Abmessungen für vielseitige Einsatzbereiche

Mit einer Gesamtlänge von 150 mm und einer Schneidenhöhe von 35 mm passt der Klemmhalter in viele Drehapplikationen, ohne unnötig Platz zu beanspruchen. Die Abmessungen von 25 mm Breite und 25 mm Höhe ermöglichen eine sichere Klemmung und stabile Auflage am Werkzeugschlitten. Diese kompakte Bauform unterstützt sowohl platzoptimierte Bearbeitungsaufbauten als auch Zugänglichkeit bei beengten Werkstückgeometrien.

Standardkonforme Ausführung für einfache Integration

Die ISO-Bezeichnung DCSNR 2525 steht für Normkonformität und erleichtert die Ersatzteilverwaltung sowie die Planung von Werkzeugbestückungen. Durch die standardisierte Konstruktion sind Austausch und Bestückung mit vorhandenen Haltern und Aufnahmen unkompliziert möglich, was Planungsaufwand reduziert und die Werkstattlogistik vereinfacht.

Für technische Beratung und sichere Bestellung des DCSNR 2525 kontaktieren Sie Metav Werkzeuge per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 — unser Team berät zu Einsatzfällen, Lieferzeiten und kompatiblen Wendeplatten.

Produktmerkmale

• Artikelnummer: D218TM
• Marke: Teknik Makina
• Bezeichnung: Klemmhalter DCXNN und DCSNR für CN-- Wendeplatten
• GTIN: 4061905151514

Fakten

• Gesamtlänge: 150 mm
• Klemmhalter Breite: 25 mm
• Klemmhalter Höhe: 25 mm
• Schneidkopf Breite: 32 mm
• Schneidenhöhe: 35 mm
• Gewicht: 0.774 kg
• Schnittwinkel: 45°

Besonderheiten

• Gehäusebezeichnung: DCSNR 2525
• Bohrstangenaufnahme: M12
• Passend für: CN-- 1204 Wendeplatten
• Schnittrichtung: rechts
• SKU: D218TM

FAQ

Welche Wendeplatten passen für diesen Klemmhalter?
Der Klemmhalter DCSNR 2525 ist für CN-- 1204 Wendeplatten ausgelegt; die Aufnahmegeometrie gewährleistet sicheren Sitz und reproduzierbare Schneidbedingungen.

Wie groß ist die Schneidenhöhe und welche Bedeutung hat das?
Die Schneidenhöhe beträgt 35 mm, was für viele Standard-Drehaufgaben ausreichende Stabilität und korrekte Ausrichtung der Wendeplatte gibt.

Welche Bohrstangenaufnahme hat der Halter?
Der Werkzeughalter verfügt über eine Bohrstangenaufnahme M12, die eine unkomplizierte Montage an gängigen Maschinensystemen ermöglicht.

Ist der Halter für Rechts- oder Linksschnitt geeignet?
Die Ausführung dieses Modells ist auf Rechtschnitt ausgelegt, entsprechend der Angabe „schnittrichtung: rechts“.

Welche ISO-Bezeichnung hat der Halter und warum ist das wichtig?
Die ISO-Bezeichnung DCSNR 2525 kennzeichnet Standardabmessungen und erleichtert die Integration in vorhandene Bestückungspläne und den Austausch zwischen Maschinen.
