Der Klemmhalter vereint präzise Spanntechnik, robuste Stahlbearbeitung und Kompatibilität mit CN-- 1204 Wendeplatten; nutzen Sie diese Kombination für konstante Schnittqualität und reduzierte Stillstandzeiten und beziehen Sie den Halter direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei technischen Details an.

Klemmhalter DCXNN 2525 40° für CN-- 1204

Der Klemmhalter DCXNN 2525 wurde für die sichere Aufnahme von CN-- 1204 Wendeplatten entwickelt und bietet zuverlässigen Halt bei Längs- und Planbearbeitung.

• Präzise Klemmung dank DCXNN 2525 Bauform
• Passend für CN-- 1204 Wendeplatten
• Schnittwinkel 40° für stabile Spanbildung
• Bohrung M12 für einfache Befestigung
• Robuste Stahlbearbeitung, lange Standzeit

Präzise Spanntechnik für konstante Schnittqualität

Die spezielle Geometrie des DCXNN 2525 ermöglicht eine gleichbleibende Spannkraft und damit eine wiederholbare Positionierung der Wendeplatte. Diese Präzision reduziert Vibrationen und sorgt für konstante Oberfläche und Maßhaltigkeit beim Werkstück. Anwender profitieren von weniger Nacharbeit und höherer Fertigungssicherheit, weil die Kombination aus Halter und Platte die Schnittkante stabil führt und Verschiebungen beim Schnitt verhindert.

Robuste Ausführung reduziert Stillstandzeiten

Durch die qualitativ hochwertige Stahlbearbeitung bietet der Halter eine erhöhte Standzeit und Widerstandsfähigkeit gegenüber Beanspruchung. Der fest definierte Schnittwinkel 40° fördert gleichmäßige Spanbildung und verlängert die Nutzungsdauer der Schneidkante. Weniger Verschleiß bedeutet weniger Werkzeugwechsel und damit geringere Produktionsunterbrechungen für die Werkstatt.

Einfache Montage und klare Kompatibilität

Die Befestigung über eine M12-Bohrung ermöglicht schnellen Ein- und Ausbau auf Standard-Aufnahmen. Der Halter ist ausgelegt für die Aufnahme von CN-- 1204 Platten und kompatibel mit Ausführungen DCXNN und DCSNR, was die Teileauswahl vereinfacht. Dadurch lassen sich Rüstzeiten reduzieren und die Maschinenverfügbarkeit erhöhen, ohne auf spezielle Adapter zurückgreifen zu müssen.

Für präzise Dreharbeiten mit Fokus auf Effizienz

Bei mittleren bis anspruchsvollen Zerspanungsaufgaben bietet dieser Halter eine gute Balance aus Stabilität und Handhabungskomfort. Fertigungen, die Wert auf Maßtreue und reproduzierbare Ergebnisse legen, profitieren von der stabilen Klemmbefestigung und der Ausrichtung der Schneidkante. So lassen sich Durchlaufzeiten optimieren und die Produktivität steigern.

Empfehlung: Den DCXNN 2525 Klemmhalter von Teknik Makina direkt über Metav Werkzeuge beziehen; für technische Fragen und Beratung eMail info@metav-werkzeuge.com nutzen.

Produktmerkmale

• Artikelnummer: D216TM
• Marke: Teknik Makina
• Bezeichnung: Klemmhalter
• Bezeichnung: DCXNN und DCSNR für CN-- Wendeplatten
• GTIN: 4061905151521

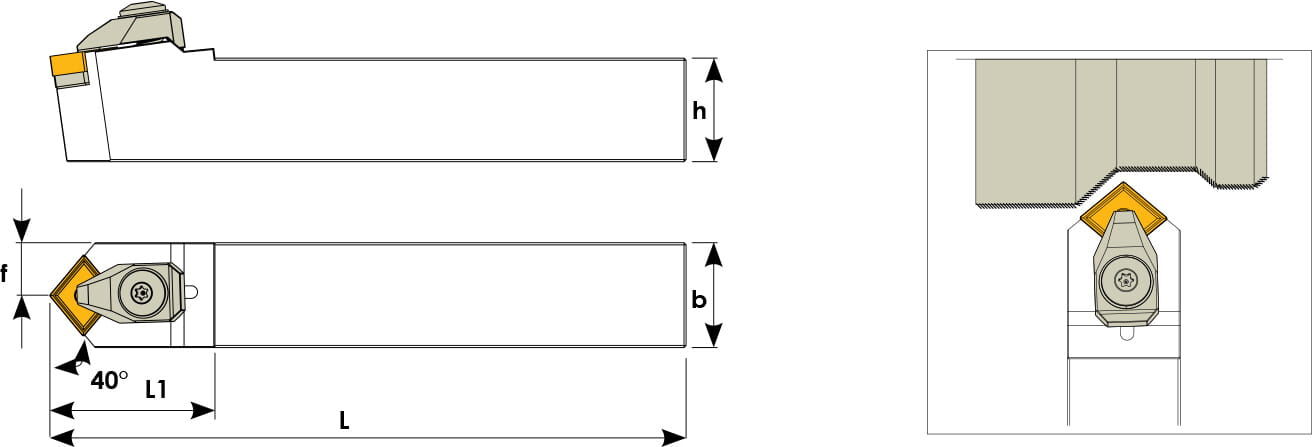

Daten

• Gesamtlänge: 150 mm
• Klemmhalter Breite: 25 mm
• Klemmhalter Höhe: 25 mm
• Schneidkopf Breite: 12.5 mm
• Schnitthöhe: 35 mm
• Schnittwinkel: 40 °
• Gewicht: 0.756 kg
• Bohrung: M12

Besonderheiten

• Passend für Wendeplatten: CN-- 1204
• Klemmhalter-Bezeichnung ISO: DCXNN 2525
• Klemmhalter-Bohrstangen-Bezeichnung: M12
• Anwendung: Drehen, Plan- und Längszerspanung

FAQ

Welche Wendeplatten passen in den Halter?
Der Halter ist für CN-- 1204 Wendeplatten ausgelegt; in der Bezeichnung werden DCXNN und DCSNR als kompatible Aufnahmeform genannt, sodass die Auswahl an Platten für verschiedene Schnittbedingungen groß ist.

Welche Befestigung ist erforderlich?
Für die Montage wird eine M12-Befestigung verwendet; der Klemmhalter D216TM von Teknik Makina lässt sich damit schnell und sicher auf üblichen Drehmaschinen befestigen.

Für welche Schnittbedingungen ist der Halter geeignet?
Mit einem Schnittwinkel 40° bietet der Halter stabile Spanbildung und eignet sich besonders für Anwendungen, die konstante Oberflächenqualität und Maßtreue erfordern.

Wie trägt die Konstruktion zur Standzeit bei?
Die robuste Stahlbearbeitung und die präzise Bauform des DCXNN 2525 reduzieren Vibrationen und Materialermüdung, was die Lebensdauer der Kombination aus Halter und Wendeplatte deutlich erhöht.

Hersteller: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com / Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; eMail: info@metav-werkzeuge.com
