125mm Klemmhalter DDJNR 2020 K15 für DN-- 1506 Wendeplatten Innenkühlung Rechtsschneidend 93° - Teknik Makina

Klemmhalter von Teknik Makina — DDJNR 2020 Klemmhalter für Drehen

Der Klemmhalter DDJNR 2020 ist ein rechtsseitiger Werkzeughalter zur Aufnahme von DN-- 1506 Wendeplatten und bietet stabile Spangeigenschaften für präzise Drehbearbeitungen.

• DDJNR-Aufnahme für DN-- 1506 Wendeplatten
• Rechtslauf optimiert für Rechtsdrehende Anwendungen
• Schneidenhöhe 35 mm für stabile Spanbildung
• Gesamtlänge 125 mm, kompakte Bauform
• ISO-Bezeichnung DDJNR 2020, einfache Montage

Hohe Stabilität durch durchdachte Klemmtechnik

Die Auslegung des Halters sorgt für eine sichere Fixierung der Wendeplatte, wodurch Vibrationen reduziert und die Standzeit der Schneide verbessert werden. Durch die DDJNR 2020-Aufnahme wird die Schneidplatte formschlüssig an Lage gehalten, was die Reproduzierbarkeit der Schnitte steigert. Die Kombination aus kompakter Bauform und stabiler Klemmung unterstützt konstante Schnittbedingungen und vereinfacht die Einspannung bei Serien- und Einzelteilen.

Präzise Schnittgeometrie für gleichmäßige Spanabfuhr

Mit einem Schnittwinkel von 93° und der rechtsseitigen Schnittführung ist der Halter auf lineare Spanbewegungen ausgelegt, die eine kontrollierte Spanabfuhr ermöglichen. Diese Geometrie führt zu geringeren Axialkräften und reduziert die Belastung der Werkzeugaufnahme. Anwender profitieren von gleichmäßigen Oberflächen und einer verbesserten Bearbeitungsqualität bei wechselnden Werkstoffbedingungen.

Kompakte Abmessungen erleichtern Integration in Maschinen

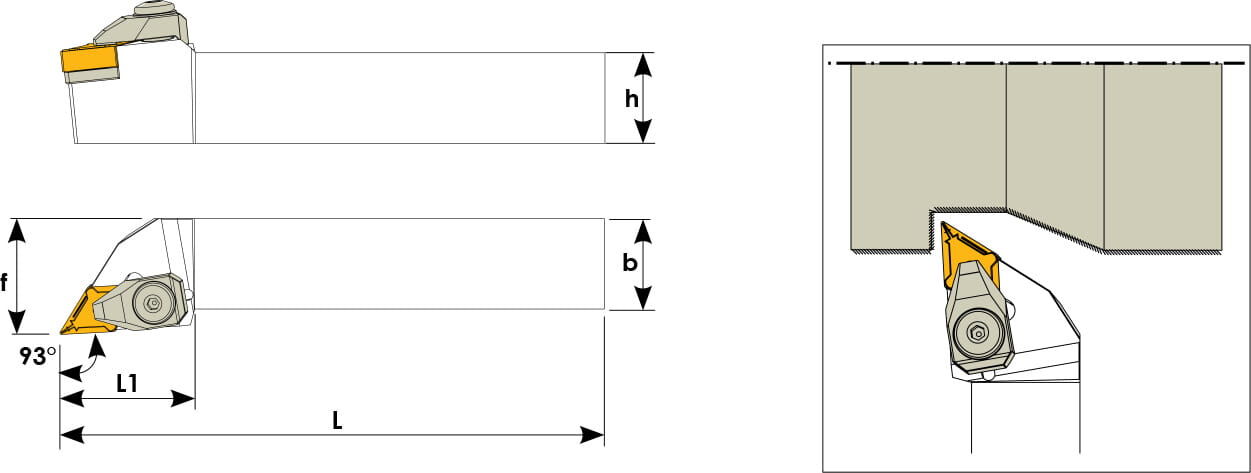

Die konstruktiven Maße wie Gesamtlänge 125 mm, Höhe 20 mm sowie Breite 20 mm und ein Schneidkopf mit 25 mm Breite erlauben eine einfache Integration in bestehende Werkzeugaufnahmen. Durch die begrenzte Baugröße bleibt ausreichend Freiraum am Werkzeugträger, was die Zugänglichkeit am Werkstück verbessert. Gleichzeitig sorgt die definierte Schneidenhöhe von 35 mm für konsistente Positionierung der Schneide bei Wiederholaufspannungen.

Kompatibilität und Montagehinweise

Der Halter ist für Wendeplatten im Format DN-- 1506 ausgelegt und passt zur Bohrstangenbezeichnung K15, wodurch ein reibungsloser Austausch von Platten gewährleistet ist. Die ISO-Bezeichnung DDJNR 2020 erleichtert die Zuordnung in Werkstattlisten und Bestellungen. Montage und Ausrichtung erfolgen über die standardisierte Auflagefläche, wodurch ein schneller Plattenwechsel und eine sichere Klemmung möglich sind.

Für die Beschaffung dieses DDJNR-Klemmhalters wenden Sie sich an Metav Werkzeuge – technische Fragen beantwortet der Vertrieb gern unter info@metav-werkzeuge.com oder telefonisch unter +49 2822 7131930

Produktmerkmale

• Artikelnummer: D170TM
• Marke: Teknik Makina
• Bezeichnung: Klemmhalter DDJNR für DN-- Wendeplatten
• ISO-Bezeichnung: DDJNR 2020
• Bohrstangen-Bezeichnung: K15

Fakten

• Schneidenhöhe: 35 mm
• Gesamtlänge: 125 mm
• Klemmhalter Höhe: 20 mm
• Klemmhalter Breite: 20 mm
• Schneidkopf Breite: 25 mm
• Schnittwinkel: 93°
• Gewicht: 0.425 kg
• Schnittrichtung: rechts

Besonderheiten

• Für Wendeplatten: DN-- 1506 (Wendeplattenformat)
• DDJNR-Aufnahme (ISO-Standardaufnahme)
• Rechtsdrehend (Schnittführung)
• Kompakte Bauform für enge Einbausituationen

FAQ

Welche Wendeplatten passen in diesen Halter?
Der Halter nimmt Wendeplatten im Format DN-- 1506 auf; die Kombination aus Halter D170TM und Format DN-- 1506 gewährleistet exakte Lage und sicheren Halt bei Drehoperationen.

Ist der Halter für Rechts- und Linksdrehung geeignet?
Dieses Modell ist als rechtsseitiger Halter ausgeführt; für Rechtsdrehende Anwendungen ist der Klemmhalter von Teknik Makina ideal, für Linksdrehende Anwendungen wird ein entsprechendes Gegenmodell benötigt.

Welche ISO-Bezeichnung hat der Klemmhalter?
Der Halter trägt die ISO-Bezeichnung DDJNR 2020, was die eindeutige Zuordnung zu Form und Plattenaufnahme erleichtert.

Wie wirkt sich der Schnittwinkel auf die Bearbeitung aus?
Der Schnittwinkel von 93° reduziert Axialkräfte und fördert eine kontrollierte Spanabfuhr, was die Oberflächenqualität bei Serienbearbeitung verbessern kann.

Welche Bohrstange ist kompatibel?
Als Empfehlung ist die Bohrstangen-Bezeichnung K15 angegeben, was die Montage und Ausrichtung im Maschinensystem unterstützt.
