Klemmhalter DCLN für CN-- Wendeplatten 95° DCLNR 3232 P19 für CN-- 1906 Innenkühlung rechtsschneidend - Teknik Makina

Kombinieren Sie die stabile Klemmung des DCLNR 3232 mit dem 95° Schnittwinkel und der Kompatibilität zu CN-- 1906 Wendeplatten für präzise und wirtschaftliche Drehbearbeitung; bestellen Sie den Klemmhalter direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an.

Klemmhalter DCLN für CN-- Wendeplatten — Klemmhalter (DCLNR 3232)

Klemmhalter DCLN für CN-- Wendeplatten für präzise Außen- und Innenbearbeitung an Drehmaschinen, ausgelegt für CN-- 1906 Indexierbare Wendeplatten.

• DCLNR 3232: stabile Klemmung und Wiederholgenauigkeit
• Passend für CN-- 1906 Wendeplatten
• 95° Schnittwinkel für universelle Anwendung
• Schneidenhöhe 40 mm, Schneidkopfbreite 40 mm
• Rechtslaufend für Standard-Drehoperationen

Hohe Stabilität für reproduzierbare Schnittbedingungen

Mit dem robusten Klemmkonzept sorgt der Halter für konstante Werkzeuglage auch bei anspruchsvollen Schnitten. Die formschlüssige Klemmung reduziert Vibrationen und ermöglicht gleichbleibende Maßhaltigkeit, was die Nachbearbeitung verringert. Anwender profitieren von geringeren Ausfallzeiten, da die Einstellung schnell und präzise vorgenommen werden kann.

Präzise Geometrie für vielseitige Einsatzbereiche

Die Kombination aus 95° Schnittwinkel und einer Schneidenhöhe von 40 mm schafft eine ausgewogene Schnittgeometrie, die sowohl auf Stahl als auch auf Gusseisen effiziente Spanbildung ermöglicht. Dadurch werden Prozessparameter stabilisiert und die Werkzeugstandzeit optimiert, was die Produktivität bei Serien- und Einzelteilen erhöht.

Kompatibilität mit CN-- 1906 Wendeplatten für einfache Werkzeugbestückung

Der Halter ist speziell auf CN-- 1906 Indexierbare Wendeplatten ausgelegt, was den Plattenwechsel vereinfacht und Lagerhaltungskosten reduziert. Diese Auslegung erlaubt den Einsatz gängiger Plattensorten, erleichtert die Beschaffung von Ersatzteilen und minimiert Rüstzeiten bei Werkstattwechseln.

Klare Ausrichtung auf Rechtslauf für Standardprozesse

Die festgelegte Schnittrichtung rechts sorgt für eindeutige Montage und vermeidet Fehleinsätze. In Fertigungsumgebungen mit standardisierten Drehprozessen bringt diese Festlegung Routine und Sicherheit in den Ablauf, sodass Bedienfehler seltener auftreten und die Qualität stabil bleibt.

Kompaktmaß für flexible Maschinenintegration

Mit einer Gesamtlänge von 170 mm und einer Halterbreite von 32 mm passt der Halter in viele gängige Werkzeugaufnahmen, ohne den Spalt im Maschinenaufbau unnötig zu vergrößern. Die kompakte Bauweise erleichtert das Arbeiten an beengten Bauteilen und macht die Vorrichtung vielseitig einsetzbar.

Wartung und Handhabung für den Werkstattalltag

Die konstruktive Einfachheit des DCLNR sorgt für schnelle Montage und unkomplizierte Pflege. Regelmäßiges Nachziehen der Klemmschraube und Sichtkontrolle der Auflageflächen reichen aus, um die Funktion langfristig zu sichern; so bleiben Stillstandszeiten kurz und die Wirtschaftlichkeit hoch.

Mit dem DCLNR 3232 von Teknik Makina die Werkbank für präzise Drehbearbeitung ausstatten — Metav Werkzeuge berät zu Anwendung und Verfügbarkeit: info@metav-werkzeuge.com / +49 2822 7131930

Produktmerkmale

• Artikelnummer: D166TM
• Marke: Teknik Makina
• Bezeichnung: Klemmhalter DCLN für CN-- Wendeplatten

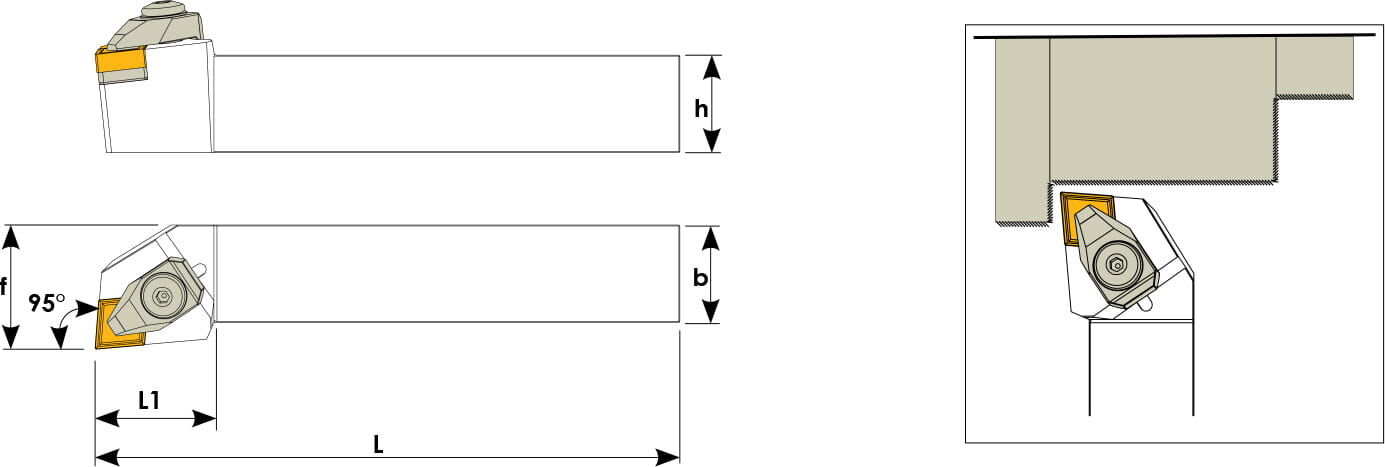

Daten

• Gesamtlänge: 170 mm
• Klemmhalter Breite: 32 mm
• Klemmhalter Höhe: 32 mm
• Schneidkopf Breite: 40 mm
• Schneidenhöhe: 40 mm
• Schnittwinkel: 95°
• Schnittrichtung: rechts
• GTIN: 4061905151392
• Gewicht: 1.43 kg

Besonderheiten

• Klemmhalter Bezeichnung ISO: DCLNR 3232
• Klemmhalter Bohrstangen Bezeichnung: P19
• Passend für: CN-- 1906 (Indexierbare Wendeplatten, wechselbare Platten)

FAQ

Welche Wendeplatten passen auf den Halter?
Der Halter ist für CN-- 1906 Wendeplatten ausgelegt; der Klemmhalter DCLNR 3232 von Teknik Makina nimmt diese Plattenstandardgröße auf und ermöglicht schnellen Plattenwechsel.

Welche Schnittrichtung hat der Klemmhalter?
Der Klemmhalter DCLNR 3232 ist für Schnitte in rechts ausgelegt und eignet sich damit für Standard-Drehoperationen mit üblicher Maschinenkonfiguration.

Welche Maße sind für die Integration wichtig?
Wesentliche Maße sind die Gesamtlänge 170 mm, die Halterbreite 32 mm und die Schneidenhöhe 40 mm; diese Daten helfen bei der Auswahl kompatibler Werkzeugaufnahmen.

Ist der Halter für Serienfertigung geeignet?
Durch stabile Klemmung und wiederholgenaue Positionierung ist der Halter DCLNR 3232 von Teknik Makina für Serienfertigung geeignet und trägt zur Prozessstabilität bei.

Wie lautet die Artikelnummer für Bestellungen?
Die Artikelnummer lautet D166TM; diese SKU hilft bei schneller Identifikation und Bestellung über Metav Werkzeuge.
