Kompakter Klemmhalter mit 62.5° Schnittwinkel und 20 mm Schaft sorgt für stabile Spannkraft und reduzierte Vibrationen, kompatibel mit DN-- 1506 Wendeplatten und ausgelegt für langlebigen Einsatz. Nutzen Sie die Kombination aus präziser Aufnahme, einfacher Montage und robuster Bauweise für effiziente Zerspanung. Bestellen Sie den Klemmhalter direkt über Metav Werkzeuge oder fragen Sie unsere Beratung bei Bedarf an.

Klemmhalter DDNNN 2020 für DN-- 1506 Wendeplatten

Klemmhalter DDNNN 2020 vereint präzise Spanntechnik mit klaren Maßen für den Einsatz in der Serien- und Einzelteilfertigung

• DDNNN 2020 Bauform für stabile Aufnahme
• Passend für DN-- 1506 Wendeplatten
• 62.5° Schnittwinkel für saubere Spanabfuhr
• Schaftbreite 20 mm für hohe Wiederholgenauigkeit
• Schneidkopfbreite 10 mm für kompakte Einbausituationen

Präzise Spannkraft für konstante Schnittergebnisse

Die Konstruktion bietet eine konstante Spannkraft, die Werkzeugschwingungen minimiert und so die Standzeit der Wendeschneidplatten verlängert. Durch die Anpassung an DN-- 1506 Einsätze wird ein sicherer Sitz gewährleistet, was Rüstzeiten verkürzt und Ausschuss reduziert. Anwender profitieren von gleichbleibender Oberfläche und reproduzierbaren Messergebnissen, ohne aufwendige Nachjustagen im Produktionsablauf.

Klar definierte Maße für planbare Prozesssicherheit

Mit einer Schaftbreite von 20 mm und einer Schneidenhöhe von 40 mm ergibt sich eine klare geometrische Grundlage für Wiederholgenauigkeit. Der 62.5° Schnittwinkel unterstützt die Spanbildung und trägt zu ruhigem Lauf bei hohen Vorschüben bei. Solche technischen Parameter erleichtern die Auswahl passender Halter und ermöglichen eine einfache Integration in bestehende Werkzeugaufnahmen.

Einfache Montage reduziert Rüstzeiten

Die Verarbeitung auf bewährten Bohrstangen wie K15 und die standardisierte Bauform vereinfachen die Montage und das Wechseln der Wendeschneidplatten. Dadurch sinken Rüstzeiten und Stillstandsphasen, was besonders in kleinen Losgrößen oder in flexiblen Fertigungsumgebungen wirtschaftliche Vorteile bringt. Ein klarer Montageablauf sorgt für weniger Fehlerquellen beim Einrichten.

Wirtschaftliche Lösung für belastbare Zerspanung

Die Kombination aus kompakter Bauweise und robuster Aufnahme macht dieses Spannsystem zur praktischen Wahl für den Werkstattalltag und die Serienfertigung. Durch die Kompatibilität mit standardisierten Wendeschneidplatten lässt sich das Sortiment an Schneidstoffen optimal nutzen, was Ersatzteilmanagement vereinfacht und die Gesamtbetriebskosten senkt. Fokus bleibt auf effiziente Zerspanung und zuverlässige Wiederholgenauigkeit.

Bestellen Sie den Klemmhalter DDNNN 2020 mit 62.5° Schnittwinkel über Metav Werkzeuge für präzise und wirtschaftliche Zerspanung; bei Fragen eMail info@metav-werkzeuge.com, Telefon +49 2822 7131930, WhatsApp +49 170 2837271.

Produktmerkmale

• Bezeichnung: Klemmhalter DDNNN für DN-- 1506 Wendeplatten
• Marke: Teknik Makina
• SKU: D104TM

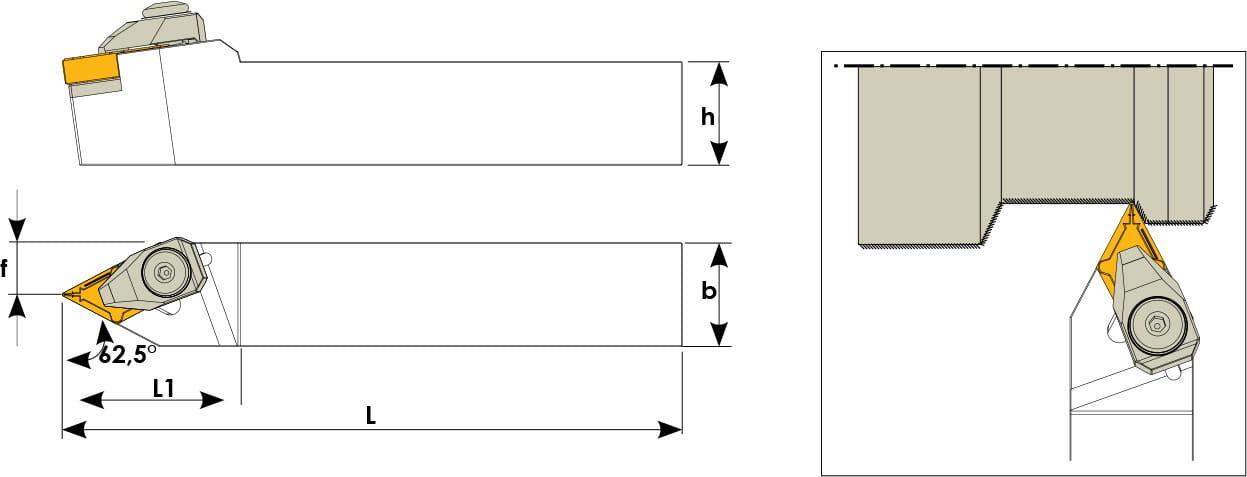

Daten

• Gesamtlänge: 125 mm
• Schaftbreite: 20 mm
• Schafthöhe: 20 mm
• Schneidkopfbreite: 10 mm
• Schneidenhöhe: 40 mm
• Schnittwinkel: 62.5°
• Gewicht: 0.404 kg
• GTIN: 4061905150753

Besonderheiten

• Passend für Wendeplatten: DN-- 1506
• Klemmhalter Bezeichnung ISO: DDNNN 2020
• Bohrstangenbezeichnung: K15

FAQ

Welche Wendeplatten passen auf den Klemmhalter?
Der Klemmhalter DDNNN 2020 von Teknik Makina ist ausgelegt für DN-- 1506 Wendeplatten und gewährleistet durch die ISO-konforme Aufnahme sicheren Sitz und einfache Montage.

Welche Vorteile bietet der 62.5° Schnittwinkel in der Praxis?
Ein Schnittwinkel von 62.5° unterstützt die Spanabfuhr und reduziert Vibrationen, was beim Klemmhalter DDNNN 2020 zu gleichmäßigeren Oberflächen und längerer Standzeit der Wendeschneidplatten führt.

Wie wirkt sich die Schaftbreite auf die Stabilität aus?
Die Schaftbreite von 20 mm bietet beim Klemmhalter D104TM ausreichend Auflagefläche für hohe Querkräfte und sorgt so für stabile Bearbeitungsbedingungen bei hohem Vorschub.

Ist die Montage auf Standard-Bohrstangen möglich?
Ja, die Bauform ist kompatibel mit Bohrstangen der Kennzeichnung K15, wodurch sich der Klemmhalter einfach in vorhandene Werkzeugaufnahmen integrieren lässt.

Hersteller: Teknik Makina, Nolu Sokak, No 9, Selcuklu, Türkei, eMail: info@teknik-makina.com / Verantwortlich: Metav Werkzeuge GmbH; Parkring 45; 46446 Emmerich; Germany; +49 2822 7131930; eMail: info@metav-werkzeuge.com
