Klemmhalter DDHNR 2020 107.5° K15 für DN-- 1506 Wendeplatten Innenkühlung rechtsschneidend - Teknik Makina

Klemmhalter DDHNR 2020 – Klemmhalter für Wendeplatten DN-- 1506

Der Klemmhalter DDHNR 2020 ist ein rechtsdrehender Spannhalter zum Drehen mit DN-- 1506 Wendeplatten und bietet durch seinen Schnittwinkel von 107,5° stabile Spanführung und hohe Prozesssicherheit

• Präzise Klemmung bei 107,5° Schnittwinkel
• Passend für Wendeplatten DN-- 1506
• Schneidenhöhe 33 mm für stabile Schnitte
• Bauhöhe 20 mm: ideal für enge Einbauräume
• Gesamtlänge 125 mm für vielseitigen Einsatz

Stabile Klemmung für konstante Schnittqualität

Der Klemmhalter vereint robuste Ausführung mit klaren Leistungsmerkmalen: Die Schneidenhöhe von 33 mm sorgt für sicheren Sitz der Wendeplatte und reduziert Schwingungen, was die Standzeit des Schneidwerkzeugs erhöht. Der definierte Schnittwinkel von 107,5° verbessert die Spanabfuhr und ermöglicht gleichbleibende Oberflächen. Für Anwender, die konstante Bearbeitungsergebnisse und geringe Nacharbeit erwarten, bedeutet das weniger Stillstand und planbarere Fertigungsprozesse.

Kompakte Maße für flexible Einbaumöglichkeiten

Mit einer Bauhöhe von 20 mm und einer Breite von 20 mm passt der Halter auch in beengte Werkzeugaufnahmen. Die Gesamtlänge von 125 mm kombiniert Reichweite mit Steifigkeit, während die Schneidkopf-Breite von 25 mm eine stabile Aufnahme der Wendeplatte gewährleistet. Diese kompakten Abmessungen machen den Halter zur gezielten Lösung für vielseitige Drehanwendungen, bei denen Platz und Genauigkeit gleichermaßen zählen.

Kompatibilität und einfache Handhabung bei Wendeplatten

Der Halter ist speziell ausgelegt für Wendeplatten DN-- 1506 und trägt die ISO-Bezeichnung DDHNR 2020, was den schnellen Austausch und die einfache Beschaffung kompatibler Plattentypen erleichtert. Eine Wendeplatte ist ein austauschbares Schneidteil; ihre Formcode-Angabe (z. B. DN-- 1506) beschreibt Geometrie und Lochbild. Die rechtsdrehende Ausrichtung ist für Standard-Drehzyklen vorgesehen und reduziert Einrichtungsaufwand bei der Maschinenbestückung.

Für Beschaffungsentscheidungen empfehlen wir den Bezug über Metav Werkzeuge; bei technischen Fragen eMail: info@metav-werkzeuge.com oder Telefon: +49 2822 7131930

Produktmerkmale

• Artikelnummer: D096TM
• Marke: Teknik Makina
• Bezeichnung: Klemmhalter
• Ausführung: DDHNR 2020 für Wendeplatten DN-- 1506

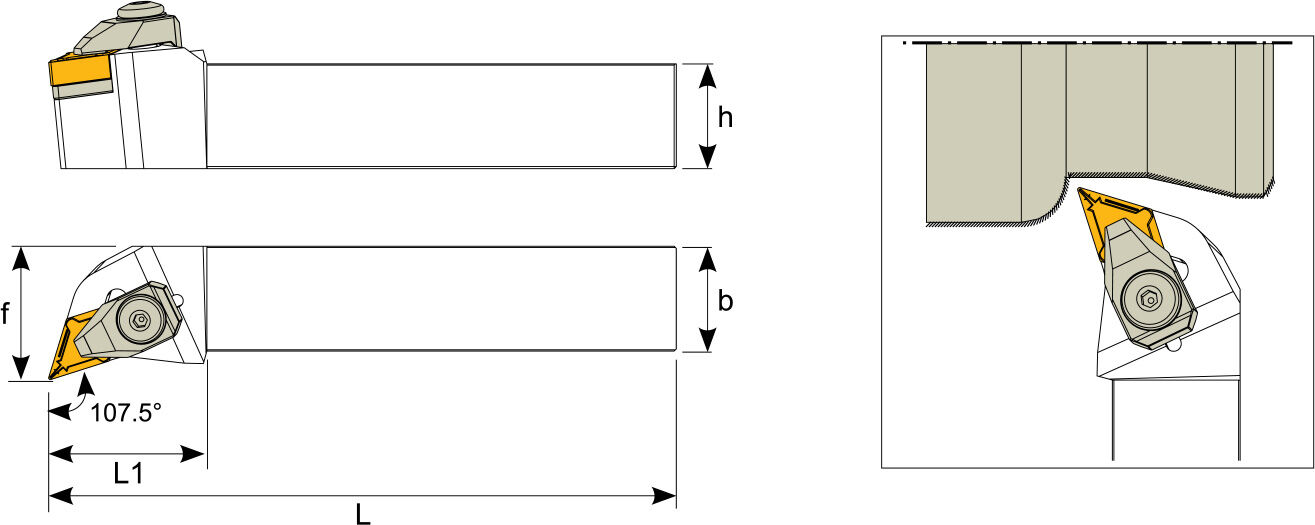

Fakten

• Schneidenhöhe: 33 mm
• Bauhöhe: 20 mm
• Breite: 20 mm
• Schneidkopf-Breite: 25 mm
• Gesamtlänge: 125 mm
• Gewicht: 0,428 kg
• Schnittwinkel: 107,5°

Besonderheiten

• Passend für Wendeplatten DN-- 1506
• Schnittrichtung: rechts
• ISO-Bezeichnung: DDHNR 2020

FAQ

Welche Wendeplatten passen auf den Halter?
Der Klemmhalter ist kompatibel mit Wendeplatten DN-- 1506; die ISO-Bezeichnung DDHNR 2020 erleichtert die Auswahl passender Platten und reduziert Bestellfehler.

Ist der Halter für rechtsdrehende Bearbeitung vorgesehen?
Ja, die Schnittrichtung ist rechts, damit entspricht der Halter klassischen Rechtsdrehzyklen auf Drehmaschinen.

Welche Vorteile bringt der Schnittwinkel von 107,5°?
Der Winkel verbessert die Spanabfuhr und reduziert seitliche Belastung, was zu gleichmäßigerer Oberflächenqualität und längeren Standzeiten führt.

Wie beeinflusst die Schneidenhöhe die Bearbeitung?
Die Schneidenhöhe von 33 mm erhöht die Stabilität der Schneidkante, verringert Vibrationen und sorgt für reproduzierbare Schnittbedingungen.

Eignet sich der Halter für enge Einbausituationen?
Durch die kompakte Bauhöhe von 20 mm und die schlanke Breite bietet der Halter gute Einbaumöglichkeiten auch bei begrenztem Platz.
