16mm Stechklemmhalter 3mm Schneidenbreite, Stechtiefe 18mm, Innenkühlung, rechtsschneidend, für 3C ZT.D Wendeplatten, 1616, 3C-R ZT-D - Teknik Makina

Stechklemmhalter von Teknik Makina

Der Stechklemmhalter ist ein rechtsseitiger Werkzeughalter für präzises Einstechen und gewährleistet mit 3 mm Schneidenbreite und 18 mm maximaler Stechtiefe zuverlässige Bearbeitungsergebnisse; geeignet für ZCC Wendeplatten vom Typ 3C ZT.D.

• Rechtsausführung für Einstechoperationen
• Schneidenbreite 3 mm für feine Einstechungen
• Klemmhalter-Breite 16 mm, stabile Aufnahme
• Maximale Stechtiefe 18 mm für tiefe Einstechungen
• Kompatibel mit ZCC Wendeplatten 3C ZT.D

Präzise Konstruktion für wiederholgenaue Einstechungen

Die Konstruktion des Halters setzt auf eine kompakte Klemmaufnahme mit einer Breite von 16 mm, die Schwingungen reduziert und eine konstante Schneidenlage ermöglicht. Die Schneidenbreite von 3 mm erlaubt feine Einstechungen bei hoher Maßhaltigkeit, während die Gesamtlänge von 125 mm praxisgerechte Freiräume an spanenden Maschinen schafft. Durch die robuste Bauweise lässt sich die Standzeit der Wendeplatten verlängern und die Produktivität im Fertigungsprozess erhöhen.

Kompatibilität mit Wendeplatten und Einsatzfelder

Der Halter ist ausdrücklich ausgelegt für Wendeplatten des Herstellers ZCC und die Plattenausführung 3C ZT.D, was einfache Beschaffung und schnellen Plattenwechsel erlaubt. In Verbindung mit Bohrstangenbezeichnungen wie 3C-R ZT-D passt die Aufnahme in gängige Werkzeughalterungen nach ISO 1616, wodurch sich der Einsatz vor allem für Einstech- und Ausdrehoperationen in Drehzentren empfiehlt. Die Rechtsausführung ist für Einstechvorgänge konzipiert, bei denen definierte Spanabnahme und Prozessstabilität gefordert sind.

Einfache Montage, wirtschaftlicher Betrieb

Die Montage erfolgt über die standardisierte ISO-Aufnahme, so dass Umrüstzeiten kurz bleiben und die Maschine schnell wieder produktiv ist. Der Halter reduziert durch seine Stabilität Werkzeugwechsel und Stillstandzeiten, was die Wirtschaftlichkeit von Fertigungszellen erhöht. Ersatzplatten vom Typ 3C ZT.D sind weit verbreitet, was Beschaffungsprozesse vereinfacht und die Lagerhaltung entlastet.

Empfehlung: Den Stechklemmhalter über Metav Werkzeuge beziehen und bei fachlichen Fragen die Technische Beratung per eMail info@metav-werkzeuge.com kontaktieren

Produktmerkmale

• Artikelnummer: D027TM
• Marke: Teknik Makina
• Bezeichnung: Stechklemmhalter
• ISO-Bezeichnung: 1616
• Bohrstangen-Bezeichnung: 3C-R ZT-D
• Passend für Wendeplatten-Hersteller: ZCC

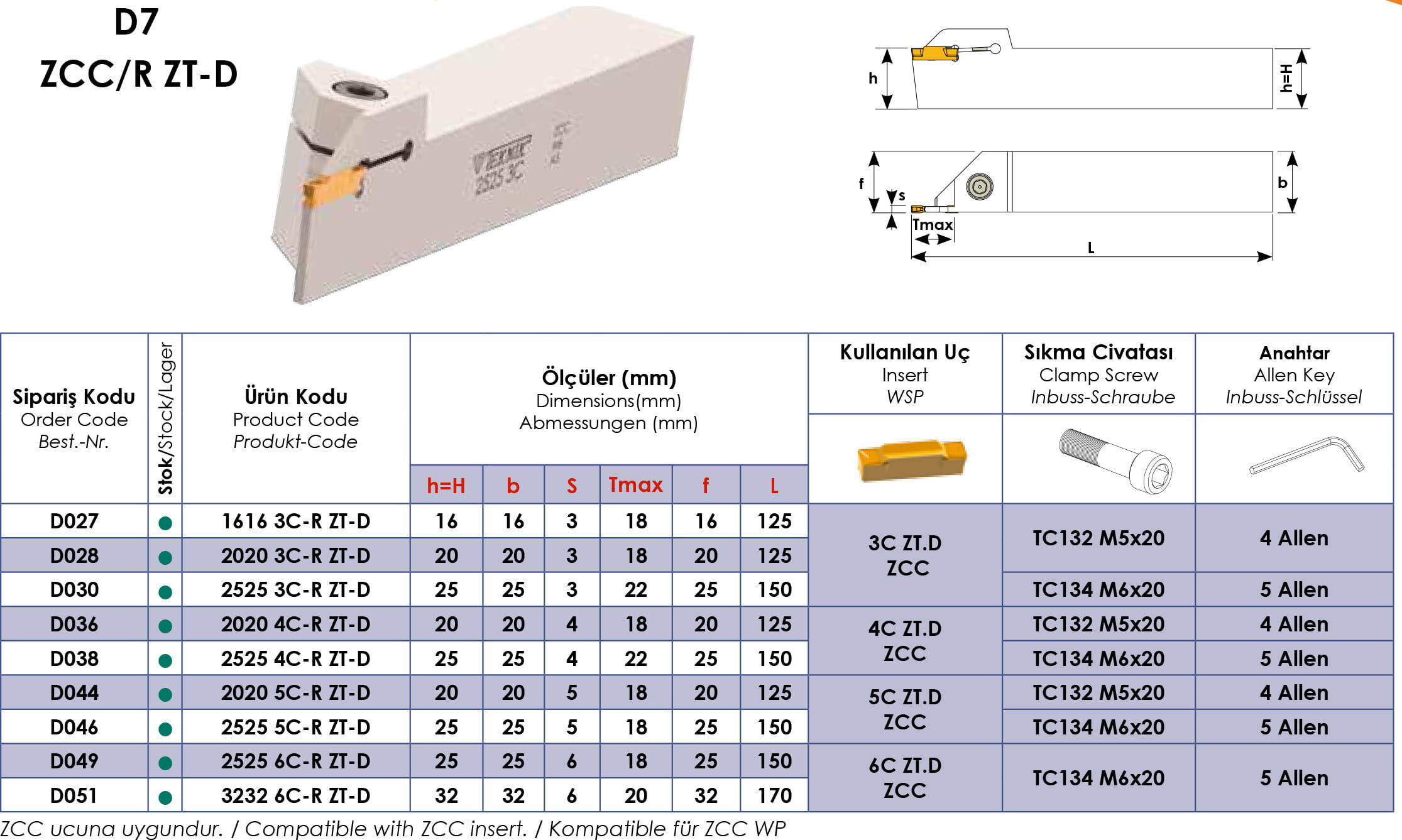

Fakten

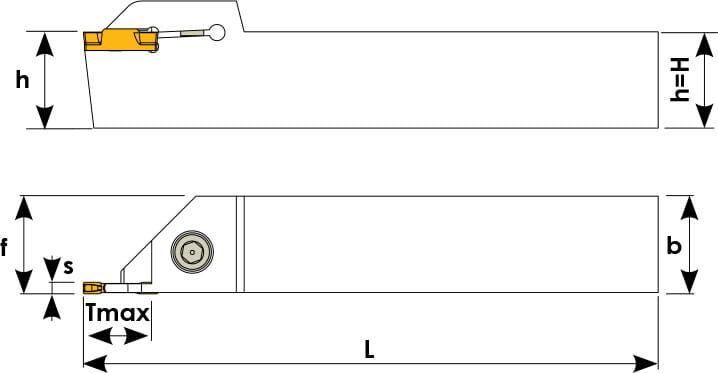

• Klemmhalter Höhe: 16 mm
• Klemmhalter Breite: 16 mm
• Schneidkopf Breite: 16 mm
• Schneidenbreite: 3 mm
• Maximale Stechtiefe: 18 mm
• Gesamtlänge: 125 mm
• Gewicht: 0.301 kg

Besonderheiten

• Schnittrichtung: rechts (für Einstechvorgänge)
• Kompatibilität: ZCC — Wendeplattenhersteller
• Plattenformat: 3C ZT.D — Einstechplatten-Form
• Aufnahme: ISO 1616 — standardisierte Werkzeugaufnahme

FAQ

Welche Wendeplatten passen zu dem Halter?
Der Halter ist kompatibel mit Wendeplatten des Herstellers ZCC und dem Plattentyp 3C ZT.D; diese Kombination gewährleistet sicheren Sitz und optimale Spanbildung.

Für welche Bearbeitungsarten eignet sich der Halter?
Der Stechklemmhalter von Teknik Makina eignet sich besonders für Einstech- und Ausdrehoperationen auf Drehzentren, bei denen präzise Schnitttiefen und kontrollierte Spanbildung gefordert sind.

Welche Abmessungen sind für die Klemmaufnahme relevant?
Wesentliche Maße sind die Klemmhalter-Breite von 16 mm und die Gesamtlänge von 125 mm, die für stabile Aufnahme und ausreichenden Freiraum am Werkstück sorgen.

Ist die Ausführung links- und rechtsseitig verfügbar?
Dieses Angebot beschreibt die Rechtsausführung; für linksspezifische Operationen sind entsprechende Ausführungen nötig, die separat geprüft werden sollten.

Wie trägt die Bauform zur Produktivität bei?
Die kompakte, stabile Bauweise reduziert Schwingungen und Werkzeugwechsel, was die Standzeit der Wendeplatten verlängert und Ausfallzeiten minimiert.
