Kompakte und präzise Lösung für Innenstecharbeiten: Der Stechklemmhalter DGN vereint 3 mm Schneidenbreite, 12 mm maximale Stechtiefe und eine stabile Klemmhalterbreite von 12 mm, wodurch sauber definierte Konturen und kurze Rüstzeiten erzielt werden. Das Werkzeug ist kompatibel mit DGN 3C Wendeplatten von ISCAR und empfiehlt sich deshalb für Betriebe, die ISCAR-Standards einsetzen. Bestellen Sie das Werkzeug direkt über Metav Werkzeuge oder lassen Sie sich bei Bedarf persönlich beraten.

Stechklemmhalter DGN Klemmhalter

Der Stechklemmhalter DGN ist ein robuster Klemmhalter zur präzisen Innenbearbeitung mit speziell für DGN 3C Wendeplatten ausgelegter Geometrie.

• Stechklemmhalter DGN von Teknik Makina
• Kompatibel mit DGN 3C Wendeplatten von ISCAR
• Schneidenbreite 3 mm für feine Stechoperationen
• Gesamtlänge 125 mm für stabile Spannwirkung
• Klemmhalterbreite 12 mm für präzisen Sitz

Hohe Präzision durch definierte Schneidengeometrie

Die klar definierte Schneidenbreite von 3 mm sorgt für feine, reproduzierbare Stechbahnen bei Innenbearbeitungen. Durch die maximale Stechtiefe von 12 mm lassen sich tiefe Nuten und Konturen mit geringem Nacharbeiten erzeugen. Diese Merkmale reduzieren Ausschuss und verringern Nacharbeitszeiten, weil die Maßhaltigkeit von Anfang an gewährleistet ist. Die kompakte Bauform unterstützt die Werkzeugstabilität und minimiert Schwingungen während des Zerspanungsprozesses.

Direkte Kompatibilität mit ISCAR DGN 3C Wendeplatten

Der Halter ist speziell für den Einsatz mit DGN 3C Wendeplatten konzipiert und bietet dadurch eine sichere Sitzaufnahme und exakte Übergangspassungen. Die Kompatibilität mit dem Wendeplattenstandard von ISCAR erleichtert die Teilebeschaffung und standardisiert die Bestückung im Maschinenpark. Anwender profitieren von geringeren Rüstzeiten und einem konsistenten Bearbeitungsergebnis beim Wechsel zwischen verschiedenen Maschinen.

Einfache Montage und sichere Befestigung

Die Gesamtlänge von 125 mm und die klar definierte Klemmfläche erleichtern das Ausrichten am Werkzeughalter. Befestigt wird das System mit einer Inbusschraube M4x10; die Einstellung erfolgt über einen Inbusschlüssel T15, was eine werkstattübliche und robuste Montage gewährleistet. Dadurch lassen sich Spannungen gleichmäßig verteilen und Werkzeugwechsel schnell durchführen, ohne die Stabilität zu beeinträchtigen.

Robustheit, Haltbarkeit und vielseitiger Einsatz

Die konstruktive Ausführung des Klemmhalters wurde auf Dauerbetrieb ausgelegt, wodurch er sich für wirtschaftliche Serienfertigung und wiederholte Einsätze eignet. Die breite Klemmauflage von 12 mm sorgt für gleichmäßige Kraftverteilung, während die Stechkopfbreite von 12,3 mm präzise Schnittkanten ermöglicht. Dieses Profil macht den Halter zur zuverlässigen Lösung für Anwendungen, bei denen Wiederholgenauigkeit und Standzeit entscheidend sind.

Empfehlung: Für präzise Innenstecharbeiten wählen Sie den Stechklemmhalter DGN von Teknik Makina — verfügbar über Metav Werkzeuge in Emmerich; bei Fragen schreiben Sie an info@metav-werkzeuge.com

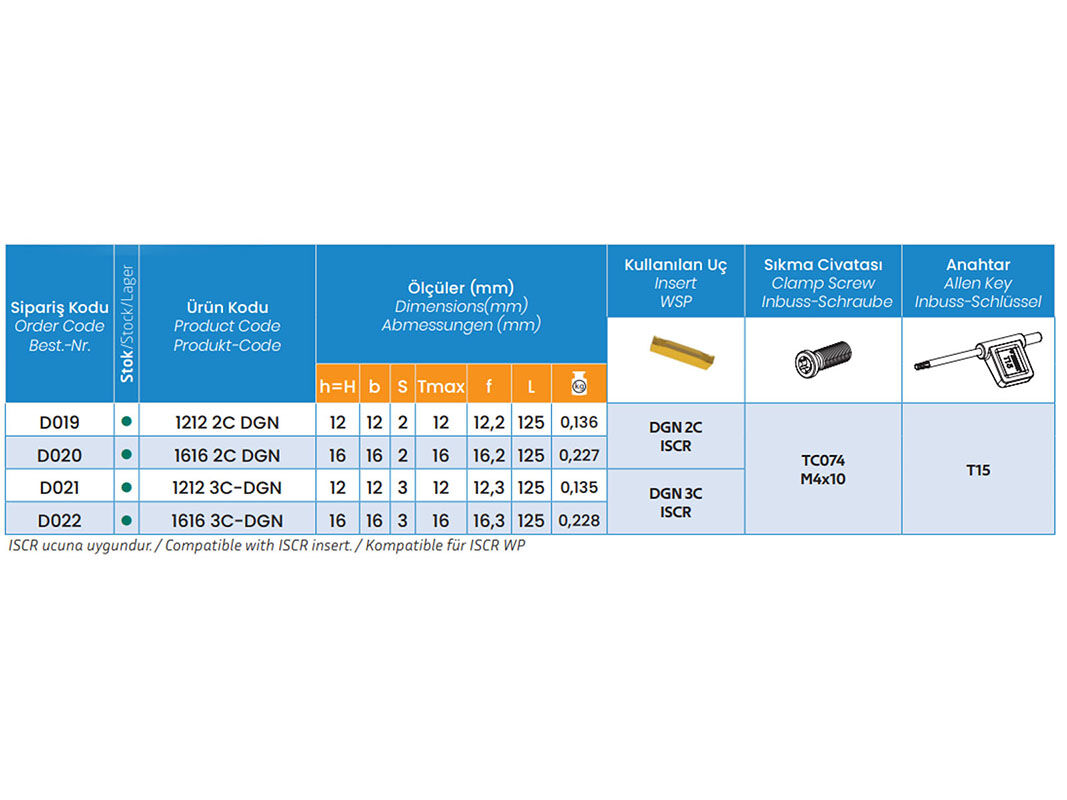

Produktmerkmale

• Bezeichnung: Stechklemmhalter DGN
• Artikelnummer: D021TM
• Marke: Teknik Makina

Daten

• Gesamtlänge: 125 mm
• Gesamthöhe: 12 mm
• Klemmhalter Breite: 12 mm
• Klemmhalter Höhe: 12 mm
• Schneidkopf Breite: 12.3 mm
• Schneidenbreite: 3 mm
• Stechtiefe Maximal: 12 mm
• Gewicht: 0.13 kg

Besonderheiten

• Passend für Wendeplatten: DGN 3C (geeignet für ISCAR Wendeplattenhersteller)
• Klemmhalter Bezeichnung ISO: 1212
• Bohrstangenbezeichnung: 3C DGN
• Inbusschlüssel: T15 (für Montage und Nachstellung)
• Inbusschraube: M4x10 (Befestigungselement)

FAQ

Welche Wendeplatten passen auf den Halter?
Der Halter ist kompatibel mit DGN 3C Wendeplatten und wurde speziell für die Verwendung mit den Wendeplatten des Herstellers ISCAR ausgelegt; Produktreferenz: Stechklemmhalter DGN, Hersteller Teknik Makina, SKU D021TM.

Welche maximale Stechtiefe ist möglich?
Die maximale Stechtiefe beträgt 12 mm, was das zuverlässige Herstellen tiefer Nuten ermöglicht; dies gilt für den Stechklemmhalter DGN von Teknik Makina (SKU D021TM).

Wie groß ist die Schneidenbreite?
Die definierte Schneidenbreite liegt bei 3 mm, ideal für feine Stechoperationen und reproduzierbare Kanten bei Innenbearbeitungen mit dem Stechklemmhalter DGN.

Welche Befestigungselemente werden verwendet?
Für die Montage kommt eine Inbusschraube M4x10 zum Einsatz; die Einstellung erfolgt mit einem Inbusschlüssel T15, was schnelle und sichere Wechsel in der Werkstatt ermöglicht.

Für welche Anwendungen eignet sich der Halter besonders?
Der Stechklemmhalter DGN ist besonders geeignet für präzise Innenstecharbeiten, Serienfertigung und Anwendungen, bei denen Maßhaltigkeit und Standzeit im Vordergrund stehen; der Aufbau reduziert Schwingungen und erhöht die Prozesssicherheit.
