Präzise Teilung und robustes Design sorgen für reproduzierbare Ergebnisse; die Kombination aus 203 mm Durchmesser, Aufnahme 44 mm und dem umfangreichen Lieferumfang mit 3-Backen-Futter und 250 mm Planscheibe macht den Einsatz im Werkzeugbau effizient und zuverlässig. Bestellung und technische Beratung über Metav möglich.

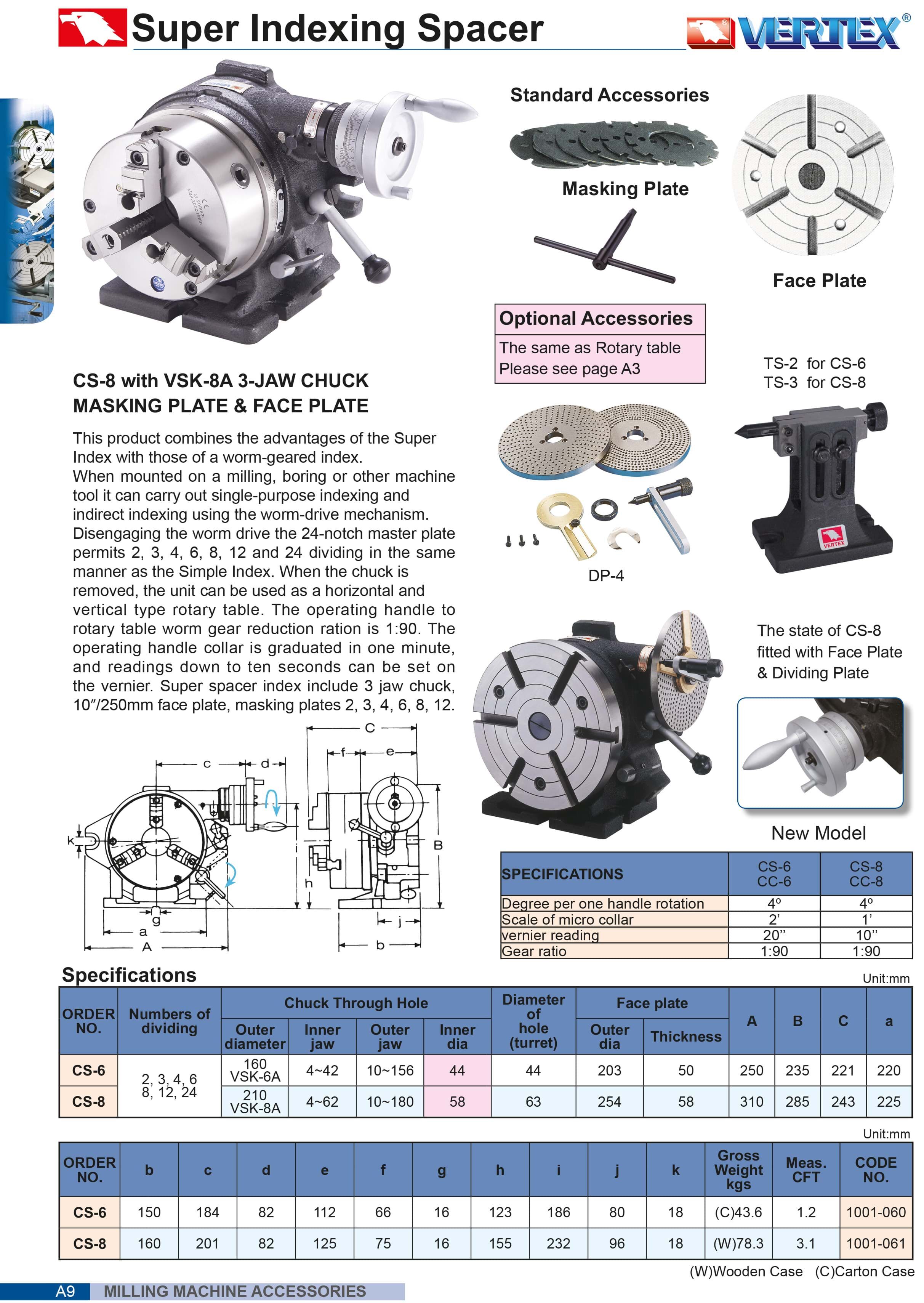

Rundteiltisch Super von Vertex

Der Rundteiltisch Super bietet präzise Rundteilfunktionen und flexible Spannoptionen für Feinmechanik, Werkzeugbau und Prototypenfertigung.

• 203 mm Durchmesser für mittlere Werkstücke
• Aufnahme 44 mm für Standardspindeln
• Inkl. 3-Backen-Futter und 250 mm Planscheibe
• Abmessung 250x150x235 mm kompakt aufgebaut
• Gewicht 43.6 kg für stabile Fixierung

Präzision und Stabilität für wiederholbare Teilungen

Hohe Wiederholgenauigkeit entsteht durch solide Bauweise und exakte Teilung. Mit einer 1 Spindeldrehung von 4° lassen sich Wiederholpositionen schnell einstellen, was besonders bei Serienbearbeitung Zeit spart. Die massige Konstruktion trägt zur Schwingungsdämpfung bei und sorgt dafür, dass die Mess- und Bearbeitungsgenauigkeit auch bei anspruchsvollen Werkstoffen erhalten bleibt.

Vielseitiges Zubehör für schnelle Einrichtung und Spannlösungen

Der Lieferumfang umfasst 3-Backen-Futter, eine 10"/250 mm Planscheibe sowie mehrere Abdeckplatten, die das Einrichten verschiedener Werkstückformen erleichtern. Die Aufnahme 44 mm ermöglicht die Nutzung gängiger Spannmittel und reduziert Umrüstzeiten. Durch dieses Zubehör wird die Maschine schnell einsatzbereit, wodurch Rüstzeiten verkürzt und die Produktivität gesteigert wird.

Eignung und typische Anwendungsfelder

Dieses Produkt richtet sich an Betriebe der Feinmechanik, Werkzeugherstellung und an Werkstätten mit Anspruch auf präzise Rundbearbeitung. Typische Anwendungen sind Indexierarbeiten, Fräsaufgaben mit exakter Teilung und das Einspannen von runden Bauteilen zur weiteren Bearbeitung. Die kompakte Bauform bei Abmessung 250x150x235 mm macht die Integration in bestehende Maschinenplätze unkompliziert.

Handhabung, Maße und Hinweise zur Bedienung

Die kompakte Größe kombiniert mit dem Gewicht von 43.6 kg sorgt für Standfestigkeit ohne großen Platzbedarf. Die Skalenablesung 20" unterstützt grobe Vorwahl und erleichtert das Ausrichten vor der Feinjustierung. Durch die klare Markierung von Durchmesser und Aufnahme sind Auswahl und Montage von Spannmitteln transparent und nachvollziehbar, was die Einarbeitungszeit für Bedienpersonal reduziert.

Mit dem Vertex Rundteiltisch Super Präzision erhöhen und Ihre Werkstattausrüstung gezielt erweitern — Bestellung und technische Beratung direkt über Metav: info@metav-werkzeuge.com · Telefon +49 2822 7131930 · WhatsApp +49 170 2837271

Produktmerkmale

• Artikelnummer: CS-6
• Marke: Vertex
• Bezeichnung: Rundteiltisch Super

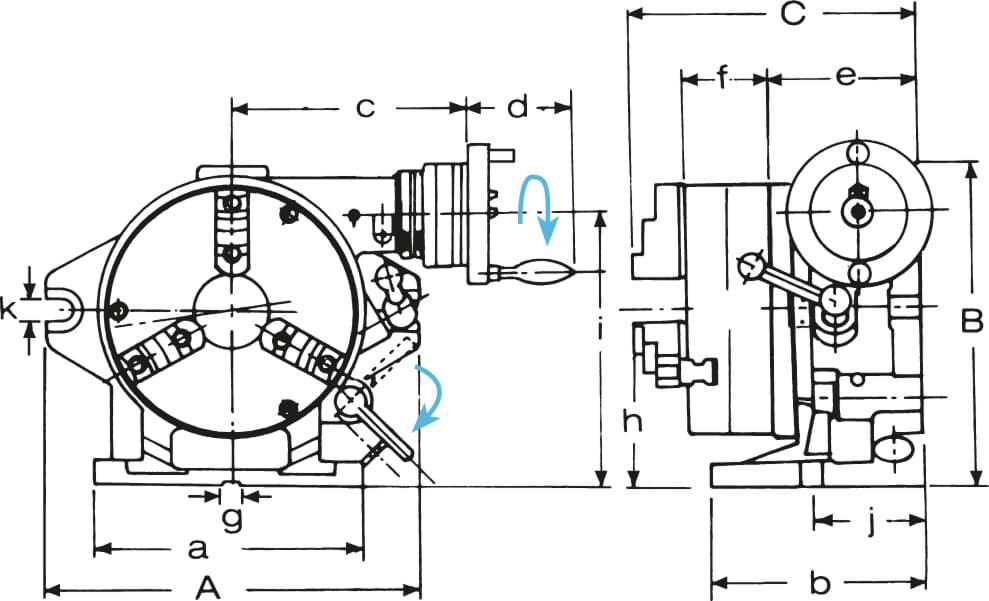

Daten

• Gewicht: 43.6 kg
• Durchmesser: 203 mm
• Abmessung: 250x150x235 mm
• Aufnahme: 44 mm
• 1 Spindeldrehung: 4°
• Ablesung Versch.: 20"

Besonderheiten

• Inhalt: 1x 3-Backen Futter, 1x 10"/250mm Planscheibe und Abdeckplatten 2, 3, 4, 6, 8, 12
• Satz: Ja
• ECLASS: 36600610 (Industrieklassifikation)

FAQ

Welche Werkstückgrößen passen auf den Rundteiltisch?
Der Rundteiltisch Super von Vertex (SKU CS-6) hat einen nutzbaren Durchmesser von 203 mm und eignet sich damit für mittlere Werkstücke im Bereich Feinmechanik und Werkzeugbau.

Ist das Spannzubehör im Lieferumfang enthalten?
Ja. Zum Umfang des Vertex Rundteiltisch Super gehören ein 3-Backen-Futter und eine 10"/250 mm Planscheibe sowie mehrere Abdeckplatten zur flexiblen Werkstückspannung.

Welche Aufnahme wird benötigt und wie kompatibel ist sie?
Die Aufnahme 44 mm des Rundteiltisch Super entspricht gängigen Spindelaufnahmen und erlaubt die Nutzung standardisierter Spannmittel ohne aufwendige Adapter.

Wie genau lässt sich der Tisch indexieren?
Die Teilung erfolgt mit einer 1 Spindeldrehung von 4°, was eine präzise und reproduzierbare Positionswahl für wiederkehrende Bearbeitungsschritte ermöglicht.

Für welche Branchen ist dieses Gerät besonders geeignet?
Der Vertex Rundteiltisch Super eignet sich für Werkzeugbau, Prototypenfertigung, Feinmechanik und alle Werkstätten, die präzise Indexier- und Rundbearbeitungen durchführen.

Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
