Der Rundteiltisch überzeugt durch präzise Teilung und robuste Aufbauausführung; die Kombination aus Durchmesser 200 mm, Aufnahme 58 mm und feiner Ablesung 10" schafft verlässliche Voraussetzungen für wiederholgenaue Werkstücke. Bestellungen oder Beratungsanfragen laufen unkompliziert über Metav Werkzeuge.

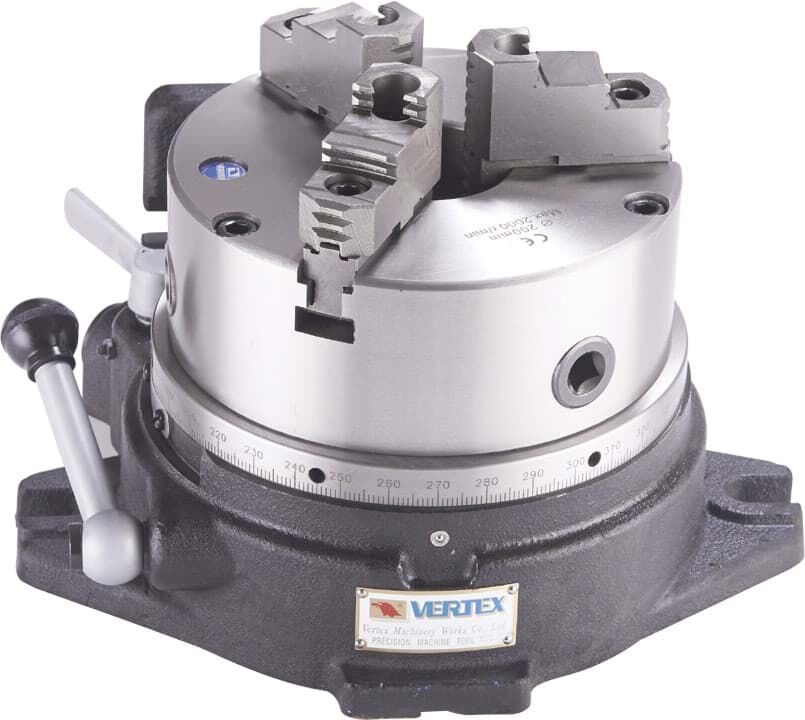

Rundteiltisch »CC-8«

Der Rundteiltisch »CC-8« von Vertex ist ein kompaktes Teilgerät für präzise Winkelteilung und Werkstückspannung in Fertigungs- und Prüfaufgaben.

• Rundteiltisch »CC-8« von Vertex
• Durchmesser 200 mm für präzise Teilung
• Aufnahme 58 mm für stabile Werkstückspannung
• Ablesung 10" für feine Winkeljustage
• Inkl. 3-Backen Futter und Abdeckplatten

Präzise Teilung für wiederholgenaue Bearbeitung

Die integrierte Skala mit Ablesung 10" und die Spindelübersetzung mit 1 Spindeldrehung = 4° ermöglichen feine Indexierungen ohne aufwendige Nachkontrolle. Dadurch reduziert sich der Prüfaufwand, weil Wiederholgenauigkeit und Indexierbarkeit direkt unterstützt werden. Für Anwender bedeutet das eine spürbare Zeitersparnis bei Serienaufträgen und Prototypen, da exakte Positionen schnell und reproduzierbar angefahren werden.

Stabile Spannung durch durchdachte Aufnahme und Zubehör

Mit einer Aufnahme 58 mm und einem Gesamtgewicht von 51,5 kg liefert das Gerät die notwendige Masse und Schnittstelle für sicheren Halt und geringe Schwingneigung. Das 3-Backen Futter sowie die enthaltenen Abdeckplatten erlauben flexible Werkstückspannungen und schützen die Präzisionsflächen. Diese Ausstattung vereinfacht Rüstvorgänge und erhöht die Prozesssicherheit bei wiederholten Spannzyklen.

Kompakte Bauform für einfache Integration

Die kompakten Abmessungen 318x209x274 mm erlauben die Montage auf unterschiedlichsten Werkzeugmaschinen und Messaufbauten, ohne viel Stellfläche zu beanspruchen. Dank der handhabbaren Bauform lässt sich das Teilgerät in bestehende Arbeitsplätze integrieren, wodurch Montagen und Umrüstungen schnell erfolgen. Der Aufbau als Set unterstützt eine schnelle Einsatzbereitschaft direkt nach Lieferung.

Anwendungsbereiche und Zielgruppe

Der Rundteiltisch richtet sich an Präzisionswerkstätten, Lehrwerkstätten und Fertigungsbetriebe, die wiederholgenaue Teilung und sichere Werkstückspannung benötigen. Besonders sinnvoll ist der Einsatz dort, wo kleine bis mittlere Bauteile indexiert, geprüft oder schrittweise bearbeitet werden müssen. Überzeugend sind die Kombination aus Genauigkeit, Stabilität und dem mitgelieferten Zubehör.

Metav empfiehlt den Rundteiltisch von Vertex CC-8 für präzise Serien- und Einzelbearbeitung; Angebot und technische Beratung per eMail info@metav-werkzeuge.com oder Telefon +49 2822 7131930 anfragen

Produktmerkmale

• Artikelnummer: CC-8
• Marke: Vertex
• Bezeichnung: Rundteiltisch einfach

Fakten

• Durchmesser: 200 mm
• Aufnahme: 58 mm
• Abmessung: 318x209x274 mm
• Gewicht: 51,5 kg
• 1 Spindeldrehung: 4°
• Ablesung: 10"

Besonderheiten

• Inhalt: 1x 3-Backen Futter, Abdeckplatte 2, 3, 4, 6, 8, 12
• Satz: true
• eClass: 36600610 (Industrieklassifikation)

FAQ

Wie genau lässt sich die Winkelteilung einstellen?
Die Winkelteilung erfolgt mit einer Ablesung 10" und einer Spindelübersetzung von 4° pro Spindeldrehung, sodass der Rundteiltisch von Vertex CC-8 feinjustierbare und reproduzierbare Indexschritte ermöglicht.

Welche Spannmittel sind im Lieferumfang enthalten?
Im Lieferumfang des Rundteiltischs CC-8 sind ein 3-Backen Futter sowie mehrere Abdeckplatten (2, 3, 4, 6, 8, 12) enthalten, die flexible Spannmöglichkeiten für unterschiedliche Werkstückformen bieten.

Wie kompakt ist das Gerät und wieviel wiegt es?
Der Rundteiltisch CC-8 hat die Abmessungen 318x209x274 mm und ein Gewicht von 51,5 kg, was eine robuste Basis bei gleichzeitig geringer Stellfläche garantiert.

Für welche Einsatzbereiche eignet sich der Rundteiltisch?
Der Rundteiltisch von Vertex CC-8 ist geeignet für präzise Teilaufgaben in Fertigung, Prüfaufbau und Lehrbetrieb, wo wiederholgenaue Indexierung und stabile Werkstückspannung gefragt sind.

Enthält das Produkt zusätzliche Informationen zur Version oder Ausführung?
Die gelieferte Ausführung ist als einfach gekennzeichnet und wird als Set mit den genannten Spannmitteln ausgeliefert (siehe Inhalt).

Hersteller: Vertex Machinery Works Co., Ltd.; No. 296, Sec. 1, Feng Shih Road, Fengyuan District, Taichung City 420, Taiwan
